錯齒內排屑刀具深孑L／Jn工中的刀具振動特性對孔圓度形貌的作用機制

2016-11-23 來源：西安理工大學機械與精密儀器工程學院作者：孔令飛，牛晗，侯曉麗，林宏斌，王杰

摘要：依據錯齒內排屑刀具深孔加工的實際特點，構建了受刀具橫向振動特性影響的加工孔圓度形貌模型。運用動力學半解析法，在保證刀具系統動態分析精度的前提下，將復雜深孔刀具系統離散為多段具有局部特征的梁單元，其中相鄰單元之間滿足模態形函數傳遞矩陣的連續條件。結合Newton—Raphson迭代法，給出了深孔圓度形貌形成軌跡的數學描述，以及深孔刀具動態特性與加工孔圓度形貌之間的關聯關系。通過數值算例驗證了所提出方法的可行性，同時為實現深孔切削過程加工孔圓度誤差的預測與控制奠定了基礎。

關鍵詞：機械制造工藝與設備；深孔鉆削；刀具振動；圓度形貌；半解析法

0.引言

精密高效的錯齒內排屑刀具(BTA)深孔鉆削技術是當今兵器工業、新能源裝備制造和高新技術產業對深孔零件加工提出的迫切需要¨。4 o。然而，由于深孔鉆削機理的復雜性，實際加工中刀具系統需要承受切削力波動及刀具回轉慣性等的影響，而這些載荷又隨著加工參數的變化而變化，致使刀具所表現出的動態行為極其復雜，進而對加工孔品質產生極大影響¨。。那么，如何構建更加精確的深孔刀具系統動態模型，探明加工參數與加工孔精度的映射關系，實現高效、準確地預測與控制加工孔品質，就成為深孔鉆削研究的熱點和關鍵問題。

Mehrabadi等M1構建了考慮鉆削過程阻尼和質量偏心影響的刀具系統動力學模型，討論了刀具動態運行軌跡及其相應的孔圓度形貌特征，并結合實驗證實了該模型的準確性。Bayly等依據鉆削加工過程的實際特點，研究了顫振對鉆削刀刃切削力和碰摩力的影響，分析了葉瓣孑L的成形機理。在此基礎上，Deng等"o運用Euler．Ber．noulli梁單元模型，并結合深孔切削力的傅里葉函數形式表達式，給出了深孔加工圓度誤差計算模型，進而對波紋型與葉瓣型深孔的形成機理進行了研究。但是，由于刀具系統結構的復雜性，這些將切削力簡化為一階徑向波動分量形式"．10]，或是將刀桿簡化為簡支梁模型，以期得到加工孔圓度形貌的數值解或解析解，就不可避免地丟失刀具系統的一些動力學特性。在實際的深孔加工刀具系統中，刀具經常是由多個部件組成的連續體，且包含有多段刀桿及特殊構造的刀頭，因而難以用簡單模型來描述，必須構建更加精確的深孔加工刀具系統模型。

針對上述問題，本文將復雜深孔刀具系統離散為多段具有局部結構特征的梁單元，而相鄰單元之間滿足模態形函數傳遞矩陣的連續條件。然后，利用Newton—Raphson迭代法，并結合BTA深孔鉆削力的傅里葉多階諧波形式，給出了深孔圓度形貌形成軌跡的解析形式。據此，研究了深孔刀具動態特性與加工孔圓度形貌之間的關聯關系，以及在深孑L低速切削過程中易出現葉瓣孑L型的成因及其機理。數值算例驗證了本文所提出方法的可行性，該方法將為實現深孔切削過程加工孔誤差的預測與控制奠定基礎。

1.BTA深孔鉆削系統的動態方程

1．1 BTA深孔鉆削系統的模型

深孔鉆削加工是將特殊構型的切削刀具裝在圓形空心鉆桿上，使得工件相對于刀具作高速旋轉運動(或刀具相對于工件作高速旋轉運動)。通過授油裝置將高壓切削液沿著鉆桿與孔壁之間的縫隙噴人切削區域，利用切削液自身壓力實現刀具切削部分排屑、冷卻和潤滑。圖1為鉆桿系統示意圖，其中喈邢為旋轉坐標系，OXYZ為固定坐標系，二者轉換關系為f=Xcos(億)+Ysin(億)、r／=一Xsin(億)+Ycos(億)和z=Z乒以是鉆桿承受的切削力分量，力為鉆桿旋轉角速度。

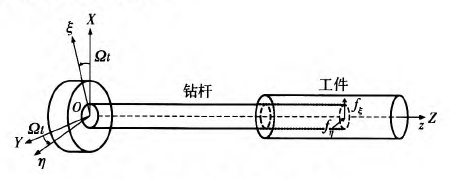

圖1 深孔鉆削刀具系統示意圖

采用Lagrangian變分原理，如圖1所示的深孔刀具系統應滿足：

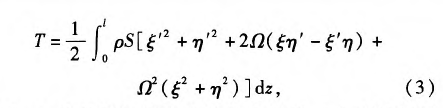

式中：L為拉格朗日函數；T為刀具系統動能；U為刀具系統勢能；“”’表示1階導數。依據Euler．Ber—noulli梁理論，取旋轉鉆桿模型在受彎狀態下的一個微分單元如圖2所示，圖中P為徑向力，Q為剪力，M為彎矩，p為密度，S為橫截面面積。

圖2 BTA鉆桿微分單元

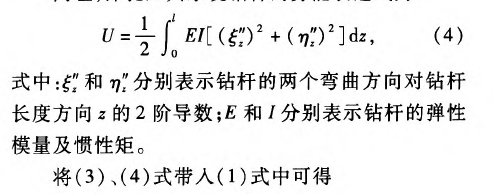

式中：出為鉆桿長度方向的微分單元；z表示鉆桿長度。同理，深孔刀具系統鉆桿的勢能表達式為

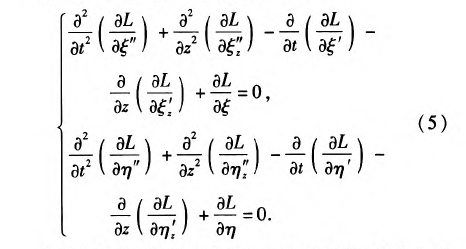

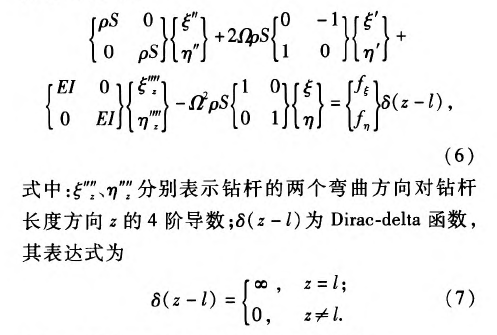

依據(5)式，旋轉坐標系下刀具系統的動力學方程可表示為

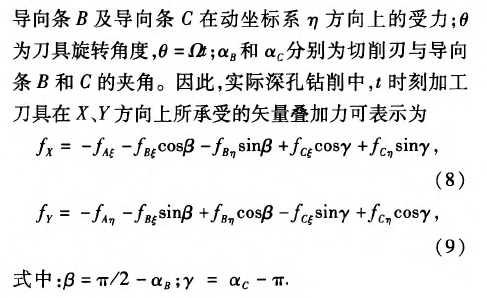

1．2 BTA深孔加工刀具的動態切削力

圖3 BTA深孔加工切削力分布

2.深孔圓度形貌的形成軌跡

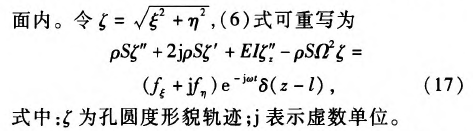

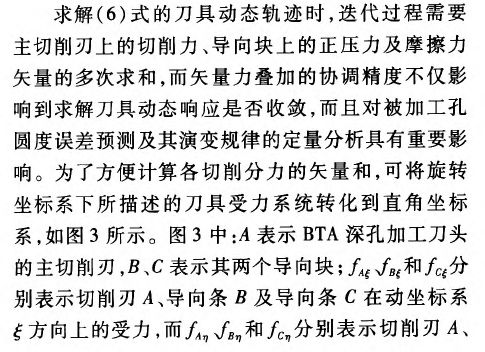

為了便于獲得被加工孔圓度形貌的軌跡特征，可將廣義坐標系下旋轉鉆桿的振動方程轉化到復平

若要精準地預測孔圓度形貌軌跡，就必須考慮刀具系統中具有局部結構特征的部件(例如：刀桿連接螺紋、刀頭等)對系統動態方程(17)式所產生的影響。因此，依據圖4所示的劃分規則，將深孔刀具系統離散為多段具有均勻結構特征的梁單元，圖4中Zi為相應結構單元的長度，i=1，2，......，n．

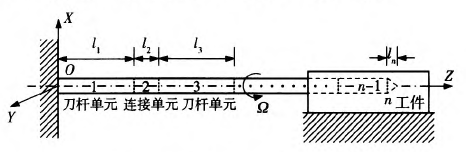

圖4深孔鉆削刀具系統模型

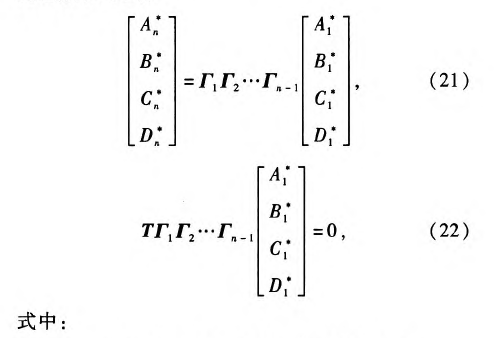

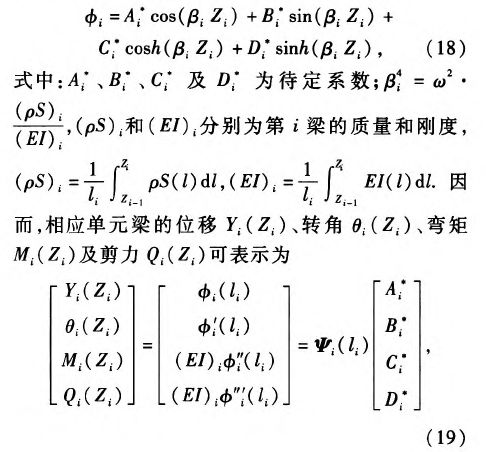

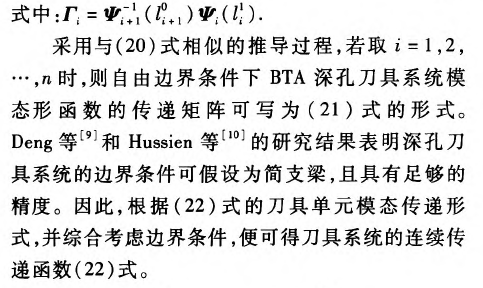

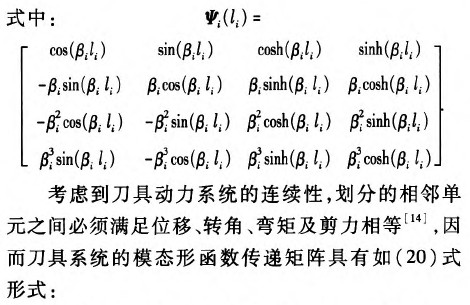

圖4中，經離散化處理后的深孔刀具系統可分為凡個結構單元，其中第i段梁的模態函數為

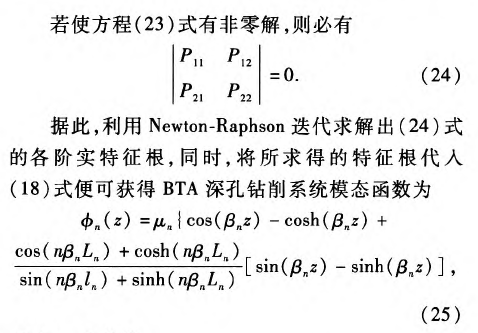

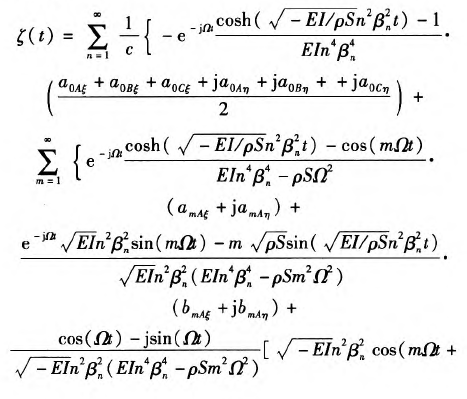

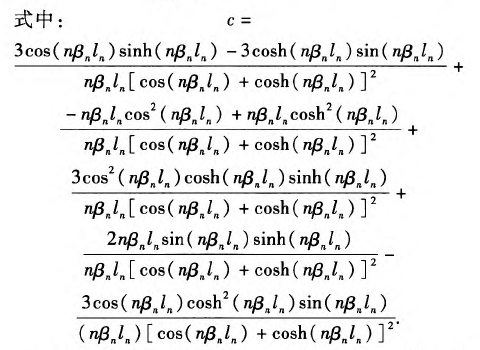

由此可見，(26)式是關于時間函數q(t)的2階線性微分方程，故采用Laplace變換的方法求解，并將其轉化到原物理空間，方程(17)式解的具體形式可寫為

3.方法驗證

為了驗證方法的可行性，運用上述理論和算法編制程序，將計算結果與文獻[7]的實驗結果進行對比。相關計算參數如下：鉆桿材料密度為7 860 kg／m3，彈性模量為2．06×10¨Pa；刀具直徑分別選用18．91 mm和26．40 mm兩種，其中刀具直徑為18．91 mm時，鉆桿的內徑與外徑分別為11．5 mm和17 mm，而當?shù)毒咧睆綖?6．40 mm時，鉆桿的內徑與外徑分別為14 mm和22 mm．

表1為在不同切削轉速、進給量及加工深度條件下，計算得到的被加工孔圓度誤差數值。由表1可以看出，當選定加工深度時，若改變鉆削進給量、切削轉速或鉆桿直徑參數，被加工孔圓度誤差的預測結果與實驗結果的變化趨勢是相同的，即隨著鉆削進給量的增加、切削轉速的增大及鉆桿直徑的減少，被加工孔的圓度誤差均在不同程度上增大。例如當選定加工深度為150 mm時，鉆削進給量從0．05 mm／r增加到0．1 mm／r，圓度誤差的預測結果從2．9肛m增加到4．9斗m，而實驗結果則從2．7“m增加到4．8斗m；若選定加工深度為200 mm時，切削轉速從390 r／min增加到855 r／min，圓度誤差的預測結果與實驗結果分別從2．8斗m增加到4．9¨m和從2．6斗m增加到5．2斗m．此外，盡管孔圓度誤差的預測結果與實驗結果存在一些差異，但二者之間的誤差幾乎都在10％以內，這表明本文所提出的方法適用于預測被加工孔的圓度誤差及其變化趨勢，且具有較高的精度。然而，就預測結果與實驗結果之間的差異而言，主要是由于本文采用的切削力模型尚存在不足之處，例如導向塊與孔壁表面之間的摩擦效應、材料本身的性能等因素未被考慮。

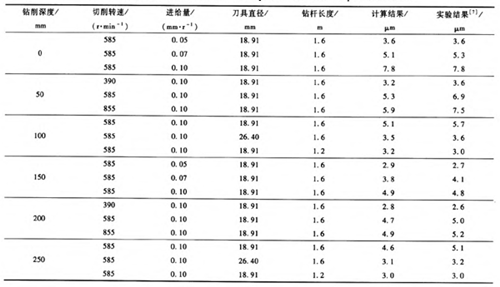

表1 圓度誤差的理論計算與實驗結果對比

4.應用算例與分析

本節將運用前文所述的算法編制程序，探究不同切削轉速條件下，刀具中心動態軌跡與孔表面圓度形貌之間的關聯聯系，進而為實際加工過程中精準預測或控制被加工孔的圓度誤差奠定基礎。圖5～圖7分別給出了當進給量為0．I mm／r、鉆桿長度為I．6 m及刀具直徑為18．91 mm時，選取390 r／min、560 r／min和830 r／min 3種不同切削轉速進行加工，獲得的刀具中心動態軌跡。從圖5一圖7中可以看出，隨著切削轉速的增大，刀具中心動態軌跡的振動范圍不斷增大，但振動特征卻呈現出明顯差異。例如當?shù)毒咿D(zhuǎn)速為390 r／min時，刀具中心的動態軌跡呈現出明顯的4波瓣軌跡，而切削轉速為560 r／min和830 r／min時，上述現象卻并不明顯。

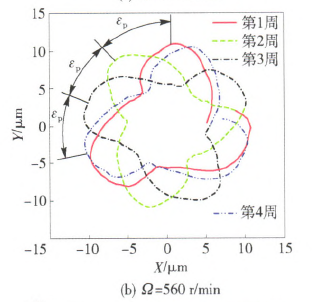

為了進一步研究孔圓度形貌的形成機制，可取上述相同的加工參數，繪制出孑L圓度形貌軌跡，如圖8所示。從圖8中可以看出，對于3種不同的切削轉速而言，刀具每切削一個周期所形成的圓度形貌軌跡與相鄰兩周之間均存在著一個相位差占，，進而造成了相鄰切削周期內所形成的孔型存在角度差異。若相位差占。越小，則相鄰切削周期的孔型偏差也就越小。結合Bayly等¨1和Tlusty¨釗的研究可知，孔圓度形貌的偏差與刀具系統固有特性有著直接聯系。

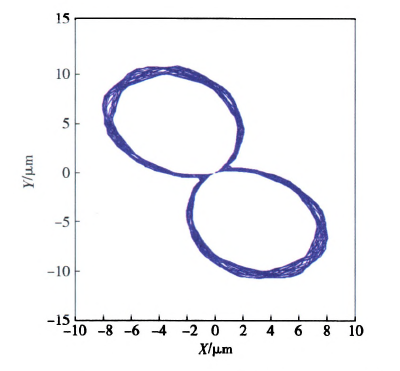

圖5 當力=390 r／rain時刀具中心的動態軌跡

圖6 當n=560 r／min時刀具中心的動態軌跡

圖7 當n=830 r／min時刀具中心的動態軌跡

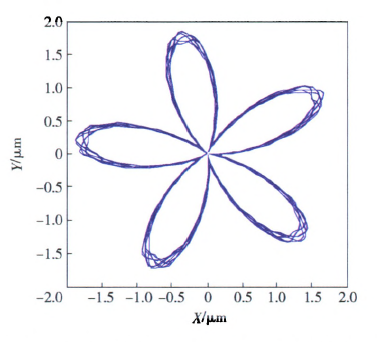

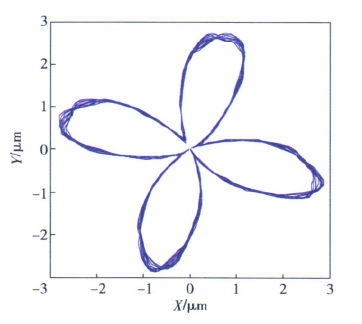

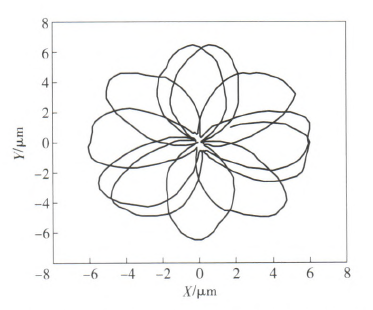

基于此，利用本文所述的數值計算方法，獲得深孔刀具系統的第1階固有頻率為25．2 Hz，將其轉化成相應的轉速單位為1 5lO．8 r／min．若選取切削轉速為390 r／min時，該值恰好接近于固有頻率的四分之一(即377．7 r／min)，因而被加工孔圓度形貌呈現出明顯的4瓣特征，如圖8(a)所示。圖9一圖12給出了當切削轉速分別為深孔鉆桿系統第1階固有頻率的1／2、1／3、1／4和1／5時，計算獲得的刀具中心動態軌跡，相應的波瓣數為2瓣、3瓣、4瓣、5瓣。通過上述數值算例可以看出，雖然實際鉆削中引發孔圓度形貌變化的原因不同，但其形成的過程和出現的規律是相同的，即孔圓度形貌與刀具系統的低階固有頻率及激勵頻率有著最為直接的聯系。

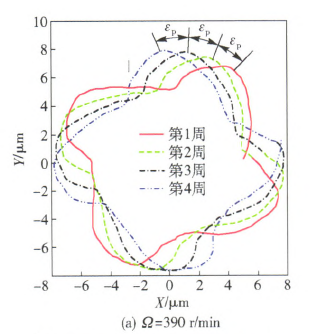

圖8 不同轉速時孔表面圓度的二維形貌軌跡

5.結論

考慮到實際深孔加工刀具系統結構的復雜性，將刀具系統離散為多段具有局部結構特征的梁單元，其中相鄰單元之間滿足模態形函數傳遞矩陣的連續條件，進而構建了深孔圓度形貌形成軌跡的解析表達式。運用該數值計算方法，研究了刀具動態特性與加工孔圓度形貌之間的關聯關系。由數值計算結果可以看出，雖然深孔鉆削過程中引發孔圓度誤差變化的原因不同，但其形成的過程和出現的規
