另類刀具在航天產品中的設計與應用

2014-6-11 來源：數控機床市場網 作者：貴州航天烏江機電設備公司張玉峰

摘要：隨著計算機技術的飛速發展，數控機床在我國機械加工行業中得到越來越廣泛的應用。它不僅解決了普通機床難以解決的許多加工難題，而且提高了加工精度和生產效率，同時也對加工工藝和刀具設計提出了許多新的、更高的要求。為使這些先進的設備更好地發揮作用，必須解決這些問題。本文通過對幾種航天產品中典型零件的加工及刀具結構的設，總結出了加工刀具的應用。

關鍵詞：刀具設計 航天產品

1 引言

航天制造業是軍工制造業最為重要的組成部分，其技術水平和生產能力是國家制造業實力和國防科技工業現代化水平的綜合體現，在國民經濟和國防現代化中有著舉足輕重、不可替代的地位和作用。由于航天產品對結構設計、功能和性能、服役環境、產品質量與可靠性等方面都有很高甚至是苛刻的要求，大量新材料、新結構首先在航天產品中得到應用；國防需要以及市場競爭要求航天產品的研制周期和生產周期大大縮短；此外，要求最終產品的全生命周期使用成本不斷降低。航天產品對制造技術提出了更高的要求，國內外的航天制造業都廣泛地采用先進制造技術?，F(xiàn)代數控技術與裝備是先進制造技術中的重要組成，在航天產品制造中已成為決定性的關鍵技術之一。

2 幾種典型零件的加工及刀具設計

2.1 連桿的加工

圖1 為我公司加工某航天產品中連桿設計圖，零件的材料為ZL101A，在加工過程中存在以下主要加工難點：

孔

加工精度要求高，并且靠近內側臺階孔加工難度較大。

各孔之間的形位公差要求高，難以保證。

2.1.1 連桿主要加工難點的分析

由于沒有合適的標準刀具，采用手工磨制硬質合金刀具或普通鏜刀桿加工時，精加工反臺階孔時，由于孔

的精度要求高，同時受中間φ9孔的限制，刀體寬度受到了限制，經計算，反臺階孔

內側到φ9孔處尺寸為2mm，刀桿直徑必須小于9mm，因而刀體強度低，剛性差，在刃磨時刀尖精度難以控制，在進行首件加工時需反復調整刀具尺寸參數，而且加工過程不可靠，操作難度大，加工效率低。

2.1.2 連桿加工刀具結構設計

2.1.2.1 確定刀具結構

為解決精加工刀具精度，所設計的刀具必須能夠進行微調，并且微調精度須控制在0.01以內，利用公司現有刀具進行改制。

2.1.2.2 刀體及鏜頭的選取

為了合理利用刀具并充分考慮刀具的精度，刀體及鏜頭選用瑞典山高刀具中EM 型 - DIN 69871-AD 刀柄（圖2），A72002 - 精鏜頭，軸向型，細長（圖3），帶微調（增量0.01 mm，微調 2.5 μm，直徑方向上）。

2.1.2.3刀桿的設計

為了確保刀桿的鋼度及精度，現采用φ10或φ12進口硬質合金立銑刀報廢刀具進行改制，改制結構如圖4所示。

2.1.2.4刀片的設計

為了使產品質量穩定，在加工過程中盡可能的少調整，提高加工工藝性，其刀片結構及尺寸如圖5所示。

此刀片用白鋼刀進行制作，采用線切割機床切成3×3×8后，對刀片進行刃磨，刃口鋒利，在加工時需加工正面孔和反面臺階孔，因此須刃磨上下刃口。

2.1.3刀具的安裝及使用

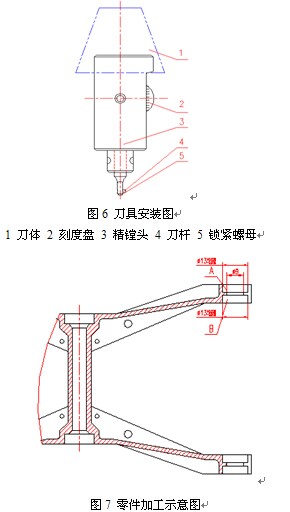

刀具安裝形式如圖6所示，刀具使用時，在鏜A處（見圖7）孔時，進行對刀，首先進行粗鏜，用內徑千分表量出實際加工孔徑后，調整精鏜頭處刻度2來滿足加工精度要求，加工完A處孔后，加工B處孔時，停止主軸轉動，將刀桿通過φ9孔，偏移合適坐標，將刀具移到加工孔位置，啟動主軸，用加工程序控制加工B處孔尺寸。

2.2 套筒的加工

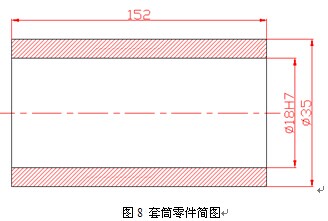

圖8 是我公司加工某航天產品中的套筒零件，零件材料為30CrMnSiA高強度鋼。

2.2.1套筒的加工主要工藝性分析

由圖8可知，套筒是深孔類零件的加工，深孔是指深徑比大于5:1的孔，當生產批量較大時，可以通過選擇相應的設備和工藝裝備來解決深孔加工問題，這些設備為專用設備，在航天產品生產中，由于航天產品具有特殊性，其生產特點為多品種、小批量、產品精度高。這些生產特點決定了航天產品的生產以通用設備為主，并且受生產周期和加工成本的限制，深孔加工往往成了加工生產中的瓶頸問題。近年來，我公司航天產品研制較多，在生產過程中遇到不少深孔加工問題，在加工過程中經過多次摸索，通過制作浮動拉鉸刀刀具來解決深孔加工精度。

2.2.2 套筒加工的刀具設計

2.2.2.1 浮動拉鉸刀結構

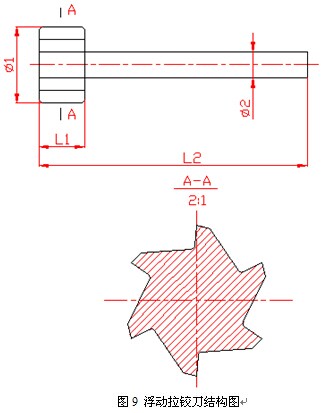

浮動拉鉸刀如圖9所示。該刀具結構類似于浮動鉸刀，但導向面位于切削刃后部。

2.2.2.2 浮動拉鉸刀裝置結構

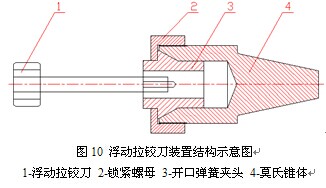

浮動拉鉸刀刀柄1與開口彈簧夾頭3相連，裝入莫氏錐體4中通過鎖緊螺母2進行鎖緊連接，其結構如圖10所示。

2.2.2.3 刀具安裝使用

該刀具裝在車床上使用，將浮動拉鉸刀1刀柄部份穿過工件內孔，然后將工件與刀具一起裝在卡盤上，將莫氏錐體4放入尾座中，將開口彈簧夾頭3放置在鎖緊螺母里，把鎖緊螺母輕輕擰入莫氏錐體4上，并根據工件的長度來調整尾座與卡盤間的距離，再擰緊鎖緊螺母，用尾座拉動浮動拉鉸刀進行加工零件。

2.3 殼體中小孔的加工

在航天產品，由于裝配和性能的需要，在很多殼體的加工過程中均會遇到一些孔徑小精度高的孔系零件，圖13、14是我公司加工某航天產品伺服機構中外殼體，圖中各孔的孔徑較小、精度要求高，在產品前期研制過程中，生產數量少，由于產品未進入定型狀態，設計方案隨時都會發生更改，通過生產過程的模索，為了保證研制加工周期并確保產品加工精度，針對該產品設計了浮動鏜刀來滿足加工需求。

2.3.1 殼體零件工藝性分析

從圖13、14可知，殼體中小孔數量較多，孔徑精度要求高，孔的形位公差要求高，由于該殼體為非定型產品，為便于今后設計改進后刀具還能繼續使用，對通孔和盲孔分別設計鏜刀刀具，由于孔徑精度要求，鏜刀設計成帶微調裝置的鏜刀，為了充分利用現有資源，刀體及鏜頭選用瑞典山高刀具中EM 型 - DIN 69871-AD 刀柄（圖2），A72002 - 精鏜頭，軸向型，細長（圖3），帶微調（增量0.01 mm，微調 2.5 μm，直徑方向上）。

2.3.2 殼體中φ3~φ6通孔刀具結構

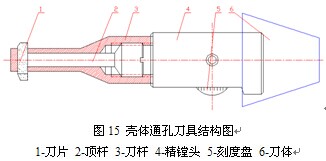

殼體中φ3~φ6通孔刀具結構如圖15所示，在加工過程中刀桿部分為多種規格，根據孔徑不同范圍進行更換不同規格的刀片和刀桿，也可根據孔徑范圍對刀片進行調整來滿足加工需要。

2.3.3 殼體中盲孔刀具結構

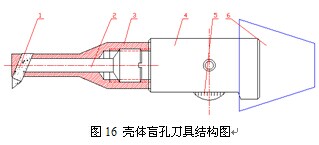

殼體盲孔加工刀具結構如 16所示，在加工過程中刀桿部分為多種規格，根據孔徑不同范圍進行更換不同規格的刀片和刀桿。

1-刀片 2-頂桿 3-刀桿 4-精鏜頭 5-刻度盤 6-刀體

3 結束語

在航天產品加工過程中，由于航天產品精度要求高、批量小、更新?lián)Q代周期短的特點，在精密數控加工時對刀具的選取應根據機床的加工能力、工件材料的性能、加工工序、切削用量以及其它相關因素正確選用刀具及刀柄。刀具選擇總的原則是：安裝調整方便，剛性好，耐用度和精度高。在滿足加工要求的前提下，盡量選擇較短的刀柄，以提高刀具加工的剛性。選取刀具時，要使刀具的尺寸與被加工工件的表面尺寸相適應。生產中，平面零件周邊輪廓的加工，常采用立銑刀；銑削平面時，應選硬質合金刀片銑刀；加工凸臺、凹槽時，選高速鋼立銑刀；加工毛坯表面或粗加工孔時，可選取鑲硬質合金刀片的玉米銑刀；對一些立體型面和變斜角輪廓外形的加工，常采用球頭銑刀、環形銑刀、錐形銑刀和盤形銑刀。但是在某些特殊零件的試制、小批量加工時，應根據實際情況進行一些刀具的設計。

4 后記（貴州航天烏江機電設備有限責任公司精密加工設備介紹）

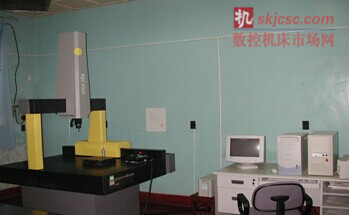

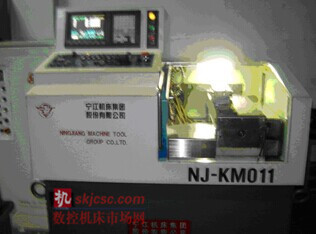

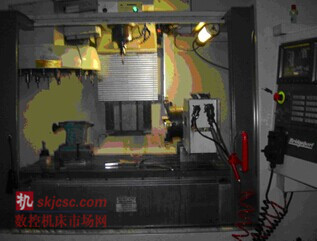

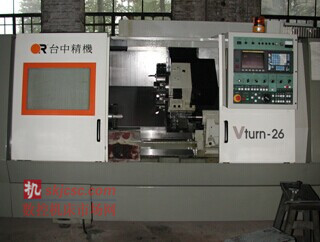

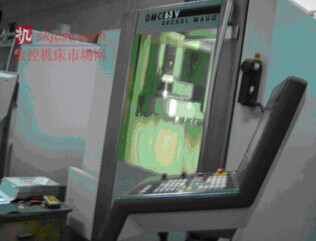

貴州航天烏江機電設備有限責任公司精密工段成立于2004年10月，該工段主要承擔軍配件的零部件、精密零件的加工生產，是公司加工、管理一流的工段，并且在2005年年底實現了機床與計算機聯網，實現了遠程控制及在線加工，目前精密工段加工設備有進口加工中心DMG設備5臺，國產四軸加工中心1臺、國產加工中心2臺、國產數控銑床3臺、國產數控車床6臺，主要設備圖片如下：
