用于加工模具的模塊化銑刀

2014-6-6 來源：數控機床市場網作者：

對于樣件的生產，需要有多用途的模具。西班牙的Crediplast模具制造廠使用了一種設計獨特的模具系統。該模具系統采用了可更換的平板，而平板則通過高效大進給量銑削進行加工。

西班牙南部的Ibi城鎮，工業生產頗有規模。在這里，企業的支柱是玩具工業，包括塑料生產和模具制造，其模具企業就有23家，這些工廠中規模較大的要算是Crediplast模具制造廠。

主要客戶是汽車工業

Crediplast模具廠于1995年由Julian Garcia先生創立，目前，Crediplast模具廠90%的訂單來自汽車行業，25名職工生產重量范圍達5至25噸重的注塑模具。生產的成品構件既有諸如散熱器擋屏或車內遮光板等可見隔板，又有供發動機艙內用的部件和車身襯里等不可見的構件。

自Crediplast公司創建以來，Juan-Carlos Rodriguez Jorquera先生就聽到過這個公司，作為切削刀具供應廠常駐地區銷售經理，在模具廠Garcia先生選擇精密刀具時，Jorquera先生會向工廠老板提供建議。因為他非常了解客戶的情況，他知道模具廠有哪些機床設備，有哪些有待進行的銑削任務。“模具廠大多數職工都在操作機床，知道如何使用刀具，”Jorquera先生解釋道。靠銷售過日子，而在西班牙做生意是相當艱難。失業率達28%。“在過去的5年里，我們的客戶有超過800家關閉了他們的企業，”Jorquera先生說道。切削刀具的銷售代理在西班牙是較大的代理機構，機構保持有44名員工。該經銷公司分管在西班牙和葡萄牙約4000家客戶。只有當刀具損壞時，或者由于現有的刀具已不能適應目前的加工任務時，工廠才購買新的刀具。

精度為百分之一毫米

在Crediplast模具制造廠的生產車間里，從音箱中傳出弗拉門戈音樂。車間沒有空調，但有良好的通風。盡管室外氣溫較高，但在車間里溫度計顯示的最高溫度為25度。注塑模具的精度按百分之一毫米范圍進行生產。“每當攝氏溫度變化一度，工件的偏差在微米范圍內變動，所以，溫度的波動對我們不會造成多大的問題”，Garcia先生解釋道。車間整個機床設備中有兩臺是銑削加工中心，三臺電火花加工機床、兩臺用于模具刮研和修整的壓力機（這種壓力機對于刮研和修整大型注塑模是一種重要設備。通過自動化系統可使凸模和凹模處于符合人機工程學的檢驗和刮研位置，從而便于經濟和快速地進行模具的研配——譯注）和一臺磨床。

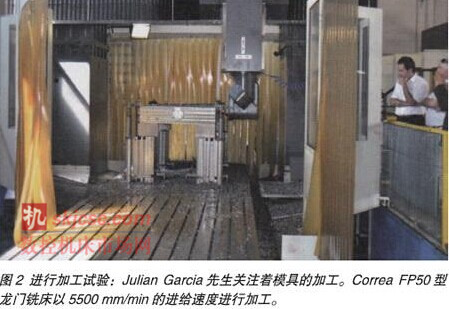

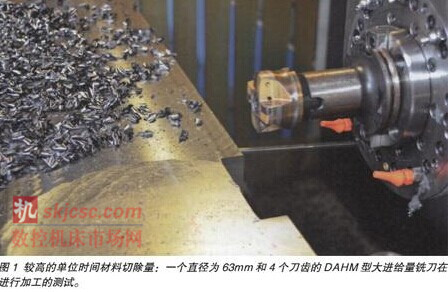

在車間里的大型設備是一臺5軸龍門銑床，在這臺Correa FP50龍門式銑床上，一次裝夾后行李艙蓋板的下半模，通過一個可擺動的主軸從5面對凹模進行加工，成品模重量達11噸。對于大型注塑模，起初有一些粗加工：要求在較短的時間里切除較多的切屑。采用著一公司的刀具，進行大進給銑削加工。Jorquera先生在所進行的加工中看到存在有優化的潛力，對大型凹模是采用了各種不同規格的銑刀進行加工。在這樣的情況下，就要有較多的刀具儲存，準備時間比較長。Jorquera先生向Garcia先生表示愿意提供Paul Horn公司的DAH刀具系統。Crediplast模具廠可以在兩周的時間里，以較高的進給速度和較小的切削深度進行粗加工測試。所采用的工件材料是材料號為1.2311（40CrMnMo7——譯注）的模具鋼，強度為1000N/mm2 。采用了63mm直徑和4個刀齒的DAHM型號的銑刀。切削速度為200m/min，每齒進給量為1.35mm，進給速度可以達到5500mm/min。吃刀深度為0.5mm。在大型加工機床上，采用壓縮空氣進行加工時的冷卻。

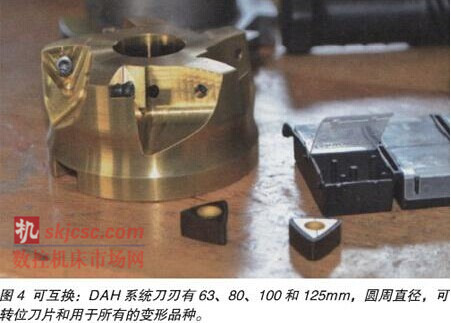

DAH銑削系統可提供刀刃圓周直徑為63、80、100和125mm的銑刀。銑刀各裝有4、5、6或7個可轉位刀片。具有2 × 3個切削刀刃（按譯者的理解：這是一種三角形雙面可轉位刀片），采用CVD工藝進行涂層。這種銑刀以較高的進給速度和較低的吃刀深度進行粗加工，氮化鈦涂層使銑刀十分耐磨。有較好韌性的刀體適用于有較高切削負荷（也適用于較高的溫度）的加工場合。新開發的SC 6A品種是專門用于銑削模具鋼，DAH系統在主切削刃上有著較大圓弧半徑的刀刃幾何形狀，其突出的特點是，在加工時能產生軟切削，切削力指向軸向，這使得能很好地分配切削力，減小了主軸的徑向負荷，Horn公司刀具應用技術員Philipp Dahlhaus先生解釋道。“該刀具系統可以供多方面的加工使用，例如，也可以用來銑削鈦合金或不銹鋼材質的工件，”DAHM系統有兩種規格，刀具直徑從20mm到125mm的DAH37和DAH62。DG刀具系統其可轉位刀片也具有大進給量銑削的幾何形狀。

通過了測試

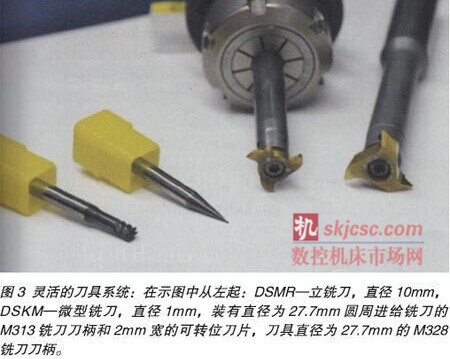

Carcia先生對測試所取得的成果十分滿意，通過采用新的刀具達到了所要求的精度。所采用的切削用量與過去舊刀具系統類似，不過有另外的優點。“我們轉而采用DAH刀具系統，對于我們具有決定性的是效率。對于競爭者的刀具，其每一種銑刀直徑是采用了不同的可轉位刀片。而對于Horn公司的刀具系統，對于所有不同規格的銑刀，我們可以采用同一種規格的可轉位刀片。這就減少了可轉位刀片的庫存，”長久以來，Garcia先生的戰略是減少所采用的刀具。就是說，盡可能地采用靈活的刀具系統供多方面使用。因此，在Crediplast模具廠也使用下列的全能刀具系統：

◆ DSMR：TiAlN涂層的多刃立銑刀，用于精銑、銑槽腔和銑槽。

◆ DSKM：球頭微細銑刀，用于加工精細的幾何構件。

◆ 圓周進給的銑刀：M313銑刀刀柄，可以安裝較大范圍的可轉位刀片。倒角用可轉位刀片，可以用于鉆孔、切防松擋圈槽、切圓弧槽或切止推擋圈槽。

◆ 銑削螺紋孔：M328銑刀刀柄提供類似圓周進給銑刀那樣的各種類型的加工。該系統的優點是具有較高的換刀精度。可轉位刀片的更換是在夾緊狀態下完成的。
