　　摘　要:為了減少熱變形,提高高速精密磨床砂輪主軸系統的精度,將隔熱涂層應用于深淺油腔動靜壓軸承.應用FLUENT 和ANSYS 兩個有限元軟件聯合仿真分析了不同厚度與不同熱導率的隔熱涂層在不同的動靜壓軸承供油壓力、主軸轉速等因素下的軸承熱結構特性.結果表明:動靜壓軸承的溫度和熱變形以及它們的均布程度,都隨著隔熱涂層厚度的增大逐漸降低,隨著隔熱涂層熱導率的減小而減小,隨著軸承供油壓力的增加而減小,隨著軸承主軸轉速的減小而減小;隔熱涂層還具有均化軸承溫度場和熱變形分布的作用.高性能隔熱涂層將明顯降低軸承主軸熱變形并且使其熱變形均布,最終明顯提高高速精密磨床砂輪主軸系統的加工精度.

     關鍵詞:高速精密磨床;主軸;液體動靜壓軸承;隔熱涂層;溫度場;熱變形

     熱誤差是數控機床的主要誤差源之一,由溫度升高以及分布不均引起的誤差占機床總誤差的40%~70%,對于磨床這樣的超精密機床影響尤其重大,熱問題已經成為了影響精密磨削機床精度的關鍵因素[1-2].熱誤差是指機床部件在加工過程中因溫度變化而發生熱變形,導致工件和刀具之間產生的相對位移.其對工件加工精度產生不利影響.對于高速精密磨床而言,砂輪主軸系統性能至關重要,而決定主軸性能的關鍵部件就是軸承.目前廣泛應用在高速精密磨床上的軸承為液體動靜壓軸承,它綜合了靜、動壓軸承的特點,具有精度高、剛性好、磨損小、承載能力強、使用壽命長、動態特性好等突出優點.

     動靜壓軸承在高轉速、大載荷等工況下,存在較高溫升以及溫度分布不均等問題,進而使軸承產生較大的和不均勻的熱變形,最終影響到磨床砂輪主軸的磨削加工精度.怎樣降低軸承的溫升和使溫升均布,從而減小軸承的熱變形和其對主軸系統精度的不利影響,已成為當下高速精密磨削機床主軸系統研究領域里一項非常重要的課題[3].在降低溫升的措施中,有較多的文獻提到了在內燃機、飛行器以及許多重要裝備上涂上隔熱涂層來進行降低溫升和熱變形[4 - 5 ],并且取得了較好的效果.但目前隔熱涂層用到高速精密機床主軸軸承系統中來降低溫升和減少熱變形還沒有報道.

     本文首次提出將隔熱涂層應用于高速精密磨床砂輪主軸液體動靜壓軸承,并建立油膜涂層軸承流固耦合計算分析模型,應用FLUENT-ANSYS 兩個有限元軟件聯合仿真分析了不同厚度與不同熱導率的隔熱涂層在不同的軸承供油壓力、主軸轉速等因素下的軸承熱結構特性,為隔熱涂層在高速精密磨床動靜壓砂輪主軸上的應用提供理論依據.

     1 、油膜涂層軸承流固耦合模型

     1 .1 　軸承三維建模

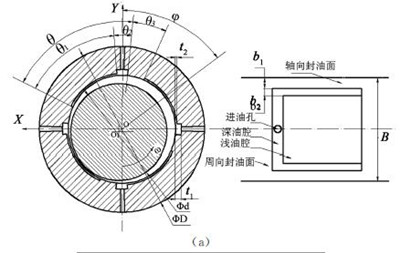

     本文中的高速精密磨床砂輪主軸深淺腔動靜壓軸承兼具靜壓和動壓的優點,其外部毛細管節流器的深油腔具有較高靜壓承載能力,同時在階梯淺油腔及封油面上產生較強的流體動壓承載能力.工作原理就是主軸啟動時以深腔靜壓效應和淺腔階梯靜壓效應將主軸托起;主軸高速運轉時產生的淺腔階梯效應以及淺腔動壓楔形效應會使軸承的動靜壓承載能力大大增強,參數匹配得當就可以有效地對軸承的承載能力、剛度以及溫升進行控制,是一種綜合性能較優的高速精密磨床砂輪主軸動靜壓軸承.軸承的結構和三維模型如圖1 所示(因模型沿O-XY 平面對稱(即軸承是軸向?qū)ΨQ的),故可以只取一半模型來提高計算效率).軸承的相關結構參數如表1 所示.

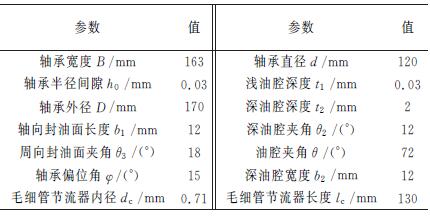

                                     表1 　軸承結構參數



      首先在FLUENT 流體分析軟件GAMBIT 中建立油膜涂層軸承流固耦合分析模型,如圖1 中Z 軸為軸承軸向方向,X ,Y 軸為軸承徑向方向.其次,對耦合模型劃分網格,網格數量過少則網格質及計算精度較低,網格數量過多則計算效率低,最終劃分了300 106 個六面體網格單元,如圖2(a)所示,圖2(b)為模型局部放大圖.

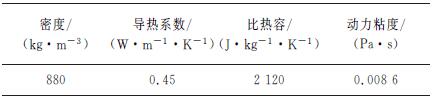

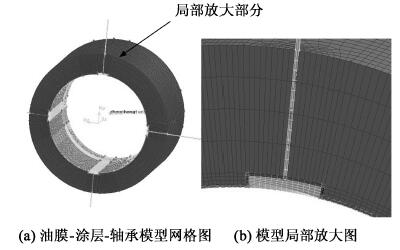

                            圖2　油膜涂層軸承模型網格圖


     圖3　不同厚度涂層的軸承溫度場分布




     圖4　不同厚度涂層的軸承徑向熱變形分布

    由圖3 可知:該動靜壓軸承的溫度場在圓周向和軸向均不是對稱分布的.該軸承最高溫度位于軸向封油面處且在軸承油膜厚度最薄的區域附近,最低溫度位于軸承進油孔的區域.由圖3 和圖4 可得到不同厚度隔熱涂層的軸承溫度及徑向最大熱變形,如表5 所示.

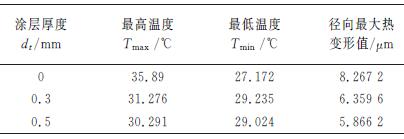

                  表5　不同厚度涂層下的軸承溫度及徑向最大熱變形



     由表5 可知:1)軸承加了隔熱涂層后與沒有隔熱涂層相比,其最高溫度和熱變形有明顯的降低;而且隨著隔熱涂層厚度d t 的增大,軸承最高溫度T max逐漸降低,軸承徑向最大熱變形逐漸減小,說明較厚的涂層具有較好的隔熱效果;2)隨著涂層厚度d t 的增大,軸承最高溫度T max 和最低溫度T min 相差會越來越小,說明隔熱涂層越厚則軸承溫度場和熱變形
越均布.所以隔熱涂層越厚則動靜壓軸承的溫度且熱變形越低且熱變形越均勻分布.

     2.2　不同熱導率涂層的軸承溫度場及熱變形當軸承偏心率為0.05,偏位角為15°,供油壓力為3MPa,主軸轉速為1 200 r/min,涂層厚度為0.5 mm,涂層種類分別為無涂層、聚碳酸酯涂層、硅酸鋁保溫涂層時,軸承的溫度分布及徑向熱變形如圖5 和圖6 所示.




     圖5　不同熱導率涂層的軸承溫度場分布

     由圖5 可知:軸承最高溫度T max 位于軸向封油面上且在軸承油膜厚度最薄的區域附近,最小溫度T min 位于潤滑油進油通道的區域.當軸承無涂層時T max =35.89 ℃,T min =27.17 ℃;當采用聚碳酸酯涂層時T max =30.291 ℃,T min =29.024 ℃;當采用硅酸鋁保溫涂層時T max =27.713 ℃,T min =27.542℃.由此可得,隨著涂層熱導系數的降低,軸承最高溫度T max 逐漸降低;而且軸承最高溫度與最低溫度的差值也大大減小,即軸承溫度場溫度均布,這說明低熱導率的隔熱涂層對軸承有很好的隔熱降溫效果,將明顯降低軸承熱變形和使熱變形均布.




     圖6　不同種類涂層下的軸承徑向熱變形分布

    由圖6 可得:軸承X 向最大熱變形隨著涂層熱導率的減小逐漸減小.從數值上來看,當軸承無涂層時X 向最大熱變形值為8.267 μm,當涂層為聚碳酸酯涂層時其值為5.866 μm;當涂層為硅酸鋁保溫涂層時其值為4.34 μm.顯然隨著涂層熱導率的減小,軸承X 向最大熱變形逐漸降低而且熱變形更加均布,這說明較低熱導率隔熱涂層具有較好的隔熱和降低軸承熱變形效果.

     3　、隔熱涂層對軸承性能的影響分析

    3.1 　隔熱涂層厚度對軸承溫度及熱變形的影響為分析不同隔熱涂層厚度下動靜壓軸承供油壓力對軸承溫度及熱變形的影響規律,在主軸轉速取1 200 r/min,聚碳酸酯涂層厚度分別取0 mm,0.3mm,0.5 mm,供油壓力分別取2 MPa,2.5 MPa,3MPa,3.5 MPa,4 MPa,4.5 MPa,5 MPa 及軸承其它參數不變的條件下對其性能進行了仿真分析,并提取軸承的最高溫度值及徑向最大熱變形值,經Matlab 軟件數據擬合,結果如圖7 和圖8 所示.

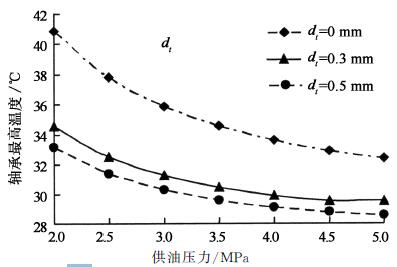

                          圖7　涂層厚度供油壓力最高溫度關系

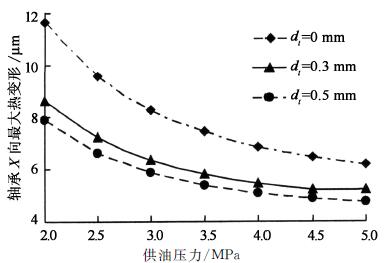

                       圖8　涂層厚度供油壓力徑向最大變形關系

   由圖7 可知,當隔熱涂層厚度d t =0.5 mm 且主軸轉速為1 200 r/min 時,軸承最高溫度T max 在軸承供油壓力P s =2 MPa 時為最大值33.16 ℃,在P s =5 MPa 時為最小值28.54 ℃.由圖8 可知當d t=0.5 mm 且主軸轉速為1 200 r/min 時,軸承X 向即徑向最大熱變形在P s =2 MPa 時為最大值7.859μm,在P s = 5 MPa 時為最小值4.745 μm,差距明顯.

    由 圖7 和圖8 可得:隨著動靜壓軸承供油壓力的增大,T max 逐漸減小,徑向最大熱變形逐漸減小;隨著隔熱涂層厚度的增加,T max 逐漸降低,徑向最大熱變形逐漸降低.所以提高動靜壓軸承供油壓力有利于降低動靜壓軸承的溫度和減小動靜壓軸承的熱變形,同時使軸承的溫度場和熱變形均布.而提高動靜壓軸承供油壓力即提高軸承的靜壓效應.

    為分析不同隔熱涂層厚度下主軸轉速對動靜壓軸承溫度及熱變形的影響規律,在供油壓力為3 MPa,聚碳酸酯涂層厚度分別取0 mm,0.3 mm,0.5 mm,主軸轉速分別取1 000 r/min,1 100 r/min,1 200 r/min,1 300 r/min,1 400 r/min,1 500 r/min,1 600 r/min,軸承其它參數不變的條件下,對其性能進行了數值仿真,結果如圖9 和圖10 所示.

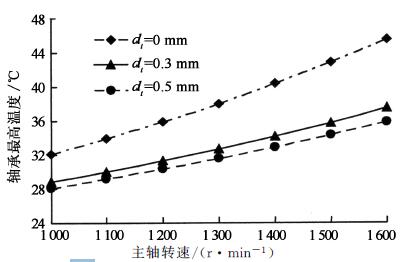

                          圖9　涂層厚度主軸轉速最高溫度關系

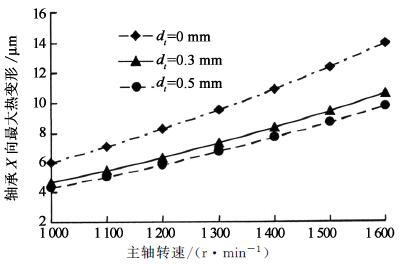

                         圖10　涂層厚度主軸轉速徑向最大變形關系

     由圖9 可知,當涂層厚度d t =0.5 mm 且供油壓力為3 MPa 時,軸承最高溫度T max 在主軸轉速1 000 r/min 時為最小值28.1 ℃,主軸轉速增加而軸承最高溫度增加,在主軸轉速1 600 r/min 時為最大值35.82 ℃.當軸承供油壓力為3 MPa 且主軸轉速為1 200 r/min,T max 在軸承無涂層即d t =0 mm時最高溫度T max 為最大值35.89 ℃,在涂層厚度d t=0.5 mm 時最高溫度T max 為最小值30.3 ℃.由圖10 可知,當涂層厚度d t =0.5 mm 且軸承供油壓力為3 MPa 時,軸承X 向即徑向最大熱變形在主軸轉速為1 000 r/min 時為最小值4.346 μm,主軸轉速增加而軸承徑向最大熱變形增加,在主軸轉速為1 600 r/min 時達到最大值9.730 μm.當軸承供油壓力為3 MPa 且主軸轉速為1 200 r/min,軸承X 向最大熱變形在涂層厚度d t =0 mm 時為最大值8.267 μm,在涂層厚度d t =0.5 mm 時為最小值5.866 μm.

     由圖9 和圖10 可得:隨著主軸轉速的增大,軸承最高溫度T max 逐漸增大,軸承徑向最大熱變形會逐漸增大;同時軸承的溫升和熱變形分布不均程度加大.主軸轉速增加即動靜壓軸承中流體動壓效應加強,軸承中潤滑油的剪切摩擦發熱增加.

     3.2　涂層導熱率對軸承溫度及熱變形的影響為分析在不同涂層導熱率下動靜壓軸承供油壓力對軸承溫度及熱變形的影響規律,在主軸轉速取1 200 r/min,隔熱涂層分別取硅酸鋁保溫涂層、聚碳酸酯涂層、無涂層,軸承供油壓力分別取2 MPa,2.5 MPa,3 MPa,3.5 MPa,4 MPa,4.5 MPa,5MPa,軸承其它參數不變的條件下,對其性能進行了數值仿真,如圖11~圖12 所示.

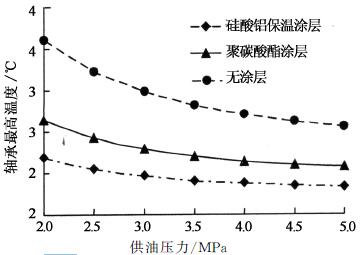

                         圖11　涂層種類供油壓力最高溫度關系

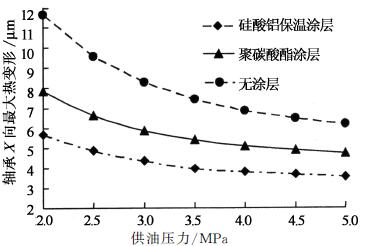

                  12　涂層種類-供油壓力-徑向最大熱變形關系

     圖11 為軸承在具有相同厚度(d t =0.5 mm)的隔熱涂層下,軸承最大溫度T max 與不同種類隔熱涂層、軸承供油壓力P s 的關系.當涂層為聚碳酸酯涂層,T max 在P s =2 MPa 時為最大值33.16 ℃,在P s=5 MPa 時為最小值28.54 ℃;當P s =3 MPa,T max在無涂層時為最大值35.89 ℃,在硅酸鋁保溫涂層時為最小值27.71 ℃.由圖12 可知,當涂層為聚碳
酸酯涂層且主軸轉速為1 200 r/min 時,軸承X 向最大熱變形在P s =2 MPa 時為最大值7.859 μm,在P s = 5 MPa 時為最小值4.745 μm;當P s = 3MPa 且主軸轉速為1 200 r/min 時,軸承X 向最大熱變形在無涂層時為最大值8.267 μm,有硅酸鋁保溫涂層時為最小值4.34 μm.可以得出:有隔熱涂層軸承的最高溫度比沒有隔熱涂層的軸承有明顯降低;隨著涂層熱導率的減小即隔熱性能的提高和動靜壓軸承供油壓力的提高,軸承最高溫度T max 逐漸降低并且溫升更加均布.

     為分析不同隔熱涂層導熱率下主軸轉速對軸承溫升及熱變形的影響情況,在軸承供油壓力3 MPa,隔熱涂層分別取硅酸鋁保溫涂層、聚碳酸酯涂層、無涂層,主軸轉速分別取1 000 r/min,1 100 r/min,1 200 r/min,1 300 r/min,1 400 r/min,1 500 r/min,1 600 r/min,軸承其它參數不變的條件下,對其性能進行數值仿真,結果如圖13 和圖14 所示.

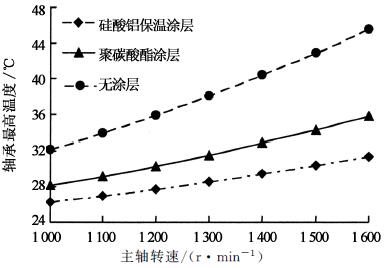

                           圖13　涂層種類主軸轉速最高溫度關系

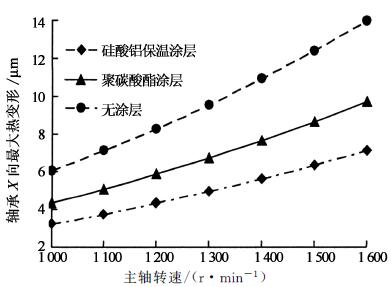

                     圖14　涂層種類主軸轉速徑向最大熱變形關系


     圖13 為軸承在相同厚度(d t =0.5 mm)的隔熱涂層下,軸承X 向最大熱變形值與不同種類涂層、主軸轉速的關系.當涂層為聚碳酸酯涂層且軸承供油壓力為3 MPa 時,軸承最高溫度T max 在主軸轉速1 000 r/min 時為最小值28.11 ℃,在主軸轉速1 600 r/min時為最大值35.82 ℃.由圖14 可知,當涂層為聚碳酸酯涂層且軸承供油壓力為3 MPa 時,軸承X 向最大熱變形在主軸轉速為1 000 r/min 時為最小值4.346 μm,而在主軸轉速為1 600 r/min時為最大值9.730 μm.可以得出:隨著主軸轉速的增大,動靜壓軸承的最高溫度值和軸承X 向即徑向最大熱變形值逐漸增大;同時研究表明軸承中溫度和熱變形分布不均勻程度加大.

     4　、實　驗

     為了驗證隔熱涂層降低磨床砂輪主軸液體動靜壓軸承溫升的效果,對有和無隔熱涂層的動靜壓軸承體中的溫度進行了實驗測量.動靜壓軸承試驗臺如圖15 所示,軸承試驗臺是倒置式的,即電機直接帶動主軸旋轉而動靜壓軸承不轉動.在動靜壓軸承體中埋入一個熱電偶溫度傳感器,熱電偶溫度傳感器是標定好的.先對一個沒有隔熱涂層的動靜壓軸承體測量了實驗溫度;再換一個在軸承內表面涂加了聚碳酸酯隔熱涂層的動靜壓軸承,也在相同位置埋入熱電偶溫度傳感器進行了溫度測量;最后對測量結果進行比較.

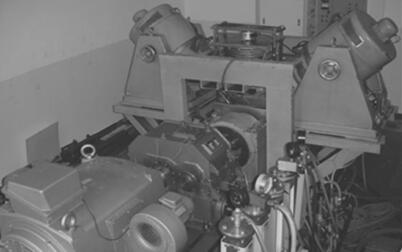

                                  圖15　軸承實驗臺

     該實驗中,用轉速計測量主軸轉速為1 195 r/min,用油壓表測量動靜壓軸承供油壓力為3 MPa,軸承中潤滑油牌號為L-FD10,軸承結構及材料與文章中理論分析是一致的.實驗測量結果是:沒有隔熱涂層的動靜壓軸承的溫度為44 ℃,而加了隔熱涂層的動靜壓軸承的溫度為36 ℃,可見差距明顯.所以隔熱涂層對動靜壓軸承溫度的降低作用明顯.

     5　、結　論

     1)提出了將隔熱涂層應用于高速精密磨床砂輪主軸液體動靜壓軸承上來降低軸承溫升及熱變形的新技術,高性能隔熱涂層將明顯降低軸承主軸熱變形和使熱變形均布,最終提高主軸系統磨削加工精度,為超精密磨削機床的設計打下基礎.

      2)對一種高速精密磨床砂輪動靜壓主軸系統中的深淺腔液體動靜壓軸承建立了油膜涂層軸承耦合分析模型,應用FLUENT 流體分析軟件精確地計算了軸承中油膜溫度場,并聯合ANSYS 有限元軟件分析了軸承的熱變形.為具有隔熱涂層的動靜壓主軸系統的熱變形分析打下了堅實的基礎.

      3)液體動靜壓軸承的最高溫度及熱變形都隨著其上隔熱涂層厚度的增大逐漸降低,隨著隔熱涂層熱導率的減小而減小.隔熱性能越好,則隔熱涂層就越能夠均化軸承的溫度場和熱變形分布.

     4)在有隔熱涂層的條件下,液體動靜壓軸承的最高溫度和熱變形以及其不均布程度隨著軸承供油壓力的增大而減小、隨著主軸轉速的增大而增大.
