摘要：在深入分析難加工材料的切削加工特點、刀具及切削參數評價體系的基礎上，針對已有的評價體系不能準確、量化、全面的評價刀具及切削參數的問題，尤其是針對難加工材料進行切削加工時，提出了利用單元體積材料的可變加工成本為指標的難加工材料切削加工刀具及參數的量化評價體系。將切削加工過程的經濟性引入到刀具及參數的評價指標中，實現了針對難加工材料切削加工刀具及參數的準確、量化評價。并結合多種難加工材料進行相關評價試驗，結果表明，以單元體積材料的可變加工成本為指標的刀具及參數評價體系能夠?qū)崿F(xiàn)針對難加工材料進行切削加工的刀具及參數的準確、量化評價，為企業在實際生產中進行刀具及切削參數優選提供準確的量化參考。



      關鍵詞： 刀具 加工成本 切削參數 難加工材料

     隨著航空、航天、先進武器、石油化工、冶金、船舶以及能源等工業領域制造技術的蓬勃發展，各種難加工材料的應用也日益廣泛 ，如高強度及超高強度材料、高韌性材料、耐高溫材料、高硬度材料和復合材料等。特別是在航空航天、先進武器裝備領域中，更多的需要眾多零件工作在高溫、高壓、強氧化和燃?xì)飧g的條件下，并且能夠承受復雜應力狀態且能長期可靠地工作；同時要求材料具備高強度、高剛度而質量輕的特性（即比強度和比剛度或比模量高）。材料的難加工性給機械加工提出了更高的要求。

     隨著材料性能的不斷提升，針對難加工材料進行切削加工時，刀具及其加工參數的選擇卻存在較大的盲目性。加工同樣的零件，利用不同檔次的機床進行加工時，因其價格和維護成本相差較大，也需要對其刀具和加工參數進行適當調整，以達到發揮機床和刀具最佳性能的目的。然而，當面對種類繁多，而且價格和性能相差巨大的機床設備和切削加工刀具時，因?yàn)闆]有統一、量化的刀具及其加工參數評價體系，很難為其選擇合適的刀具和加工參數[4-5]。

      因此，建立和完善與制造業水平相關聯的難加工材料切削加工刀具及參數的量化評價體系，不但能夠準確地反映刀具及參數對難加工材料切削加工的適用性，同時，也能體現刀具及參數對機床和工藝條件的適用性，為工藝人員和操作者針對不同的材料和機床選擇更為合適的刀具及參數提供重要的量化參考。

     1 、難加工材料切削加工刀具及參數評價體系

     針對切削加工刀具及參數的評價來說，不同的材料和切削工藝條件對刀具的選擇應起到較大的作用。在不同檔次的數控機床上切削同樣的材料或者在相同的數控機床上切削不同的材料都應對刀具或者參數進行適當?shù)恼{(diào)整，這樣才能實現刀具及參數的優化選擇。


     1.1 難加工材料切削加工刀具及參數評價目標函數的選擇

     切削加工過程是一個經濟過程，而刀具及相應切削參數選擇的目的也是充分發揮機床的優勢、獲得較大的利潤。企業的總利潤可以用式（1）來表示。

     總利潤 = 總價格 - 總成本。 （ 1）

     目前，難加工材料主要分為以下5 類：高強度及超高強度材料、高韌性材料、耐高溫材料、高硬度材料和復合材料等。而幾乎所有難加工材料的切削特點都是刀具壽命短、磨損嚴重、加工效率低，從而導致加工成本高 。同時，這些材料主要應用于關鍵或特殊部件中，其切削性能不佳限制了它們得到更為廣泛的應用。因此，這些材料的切削加工技術水平在各行業，甚至同一行業不同企業都相差較大，很難對難加工材料制成的關重零部件進行準確的價格評估，如果采用最大利潤的目標函數對難加工材料進行刀具及切削參數優選和評價，就很可能會因?yàn)闊o法準確評估零部件的價格而導致優化結果不符合材料實際切削加工的情況 。

     高切削效率為目標函數的優化模型，是建立在切削工藝非常穩定、刀具磨損幾乎可以忽略的前提下，或者有緊急事件發生時，可以忽略制造成本，以高切削效率為目標，因此其不適合作為難加工材料切削刀具及工藝條件評價和優選的目標函數 。

     在企業的生產訂單和任務、社會制造水平一定的情況下，零部件的價格是一個定值。在零部件滿足設計要求的前提下，它不會隨著刀具、切削參數和工藝條件的變化而改變。根據式（1）可知，對于生產任務量較為穩定的企業來說，通過優化刀具及切削參數來控制生產總成本就可以實現總利潤最大化[7-10]。

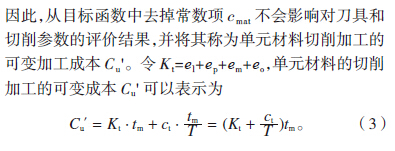

     1.2 單元材料可變加工成本為指標的刀具及切削參數評價



    零部件加工時的成本主要由原材料成本、工人勞動成本、能源消耗成本、機床使用成本、刀具損耗成本以及其它工藝設計、生產管理、廠房、設備檢修、夾具使用、切削液使用成本等構成[7，8-11]。為了更為方便地在實際生產中應用，對最小加工成本的優化模型進行適當?shù)淖冃巍?/font>

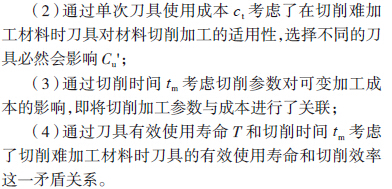

     對于難加工材料切削加工的刀具及其切削參數的評價來說，式（3）主要考慮以下幾個因素：

    （1）通過系數K t 考慮了切削加工的工藝條件，尤其是機床的性能和成本，反映了針對難加工材料切削加工時投入的硬件條件。當采用不同的機床、不同的夾具、不同的級別的工人等條件時，就會影響系數K t，進而影響單位材料的可變加工成本，從而影響刀具及加工參數選擇和評價結果；

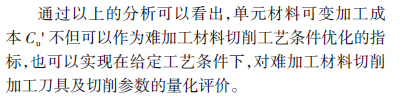

     單元材料的可變加工成本越大，說明此種材料在特定的切削工藝條件下，刀具及相應的切削參數不適合加工此種材料，反之，說明刀具及切削參數與切削工藝條件和機床設備匹配較好，適合加工給定的難加工材料。此外，這種對刀具及切削參數的評價指標是一個數字量，評價結果直觀、準確。

     2 、切削加工刀具及參數量化評價實例

     2.1 高強鈦合金TB6 的銑削加工刀具及參數評價

     利用兩種刀具及參數針對高強鈦合金TB6 進行粗銑加工。刀具1 為Φ 32 三刃立銑刀，刀片是Kennametal EDCT180532PDERLD，每個刀片可轉位2次，每片刀片的價格為100 元；刀具2 的刀片為SandvikR390-1704 31E-PMS30T，每個刀片可轉位2 次，每片刀片的價格為200 元。

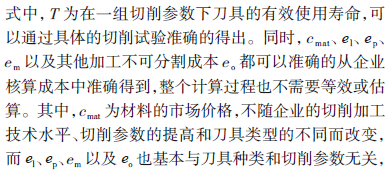

     根據式（3）及其相應參數的含義，針對高強鈦合金TB6 切削加工的兩種刀具及切削參數進行如下評價計算：

    （1）企業工人的工資為15 元/h，因此得到單位時間的工時成本el=0.25 元/min；
    （2）機床采用桂林機床股份有限公司生產的XH2312/2.5 三坐標龍門加工中心，價格為200 萬元，使用年限為20 年，因此，計算出機床使用成本em=200×104/(20×365×8×60)=0.571 元/min；
    （3）機床的總功率為40kW，切削加工過程中按照50% 的平均功率，則每小時的耗電量為20 度，工業用電按1 元/ 度，從而能夠得到單位時間的能源消耗成本為ep=0.333 元/min；
     （4）其他不可分割的成本eo=0.1 元/min，包括廠房費、切削液費用、工裝夾具費等；
     （5）刀具1 為Φ 32 三刃立銑刀，刀片可轉位2 次，每片刀片的價格為100 元，得到單次刀具使用成本為ct=3×100/2=150 元；刀具2 的刀片價格為200 元，得到單次刀具使用成本為ct=3×200/2=300 元；

     兩種刀具的加工效率及單元材料銑削加工的可變加工成本如圖1 所示。

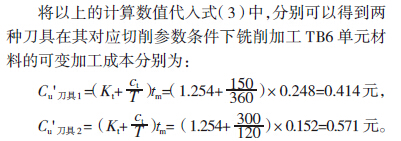

    通過以上的計算得到了兩種刀具銑削加工TB6 材料時的單元材料可變加工成本分別為0.414 元和0.571元。雖然從加工效率來說，刀具2 的材料去除率為6600mm3/min，是刀具1 材料去除率4032mm3/min 的1.64 倍，但是在去除單元體積TB6 材料時刀具2 所消耗的成本是刀具1 所消耗成本的1.38 倍，從企業的經濟角度考慮，刀具1 及其相應的切削參數更適合加工TB6鈦合金材料。


     2.2 鈦合金TC4 銑削加工刀具及參數評價

     針對實際生產中的鈦合金TC4（固溶時效狀態）進行整體硬質合金刀具及切削參數進行評價和對比。刀具1 為硬質合金焊接整體刀具，直徑為Φ 20mm，3 齒，價格300 元。刀具2 為硬質合金整體立銑刀，直徑Φ 20mm，4 齒，價格為1400 元。機床三坐標立式加工中心，機床總功率為25kW，價格45 萬元。利用單元材料的可變加工成本為指標對兩種刀具及切削參數進行評價和對比，計算過程和結果如表1 和圖2 所示。

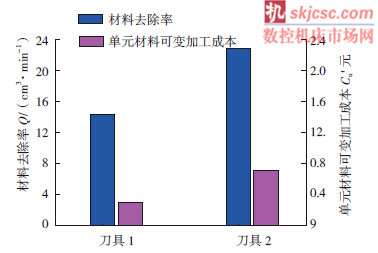

                   圖1 兩種刀具針對TB6材料的加工效果對比


                    圖2 兩種刀具針對TC4材料的加工效果對比


      從以上的計算過程和結果可以看出，兩種刀具的價格、切削參數及使用壽命都不相同，很難判斷、評價兩種刀具對加工條件和材料的適用性。但是在相同的機床和工藝條件下都能得到相應的單元材料可變加工成本。從而反映出在實驗機床和工藝條件下，刀具1 及相應參數與刀具2 相比的更適合銑削加工鈦合金TC4，其單元材料可變加工成本是刀具2 的43.4%。

     2.3 高溫合金GH4133B 車削刀具及參數評價

     通過2.1 和2.2 的分析計算可知，利用最小單元材料可變加工成本可以量化的評價刀具及參數對切削工藝條件和材料的適用性。以下對高溫合金GH4133B 的車削加工刀具及參數進行評價計算。

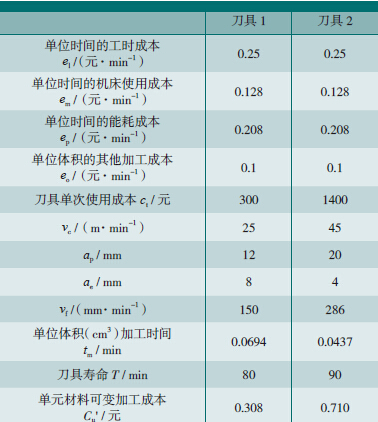

                表1 鈦合金TC4銑削加工刀具及參數的評價和對比

     試驗設備采用瀧澤數控車床TC-46，機床功率為22kW，價格為79 萬元。刀具采用3 種：刀具1 為Sandvik 陶瓷刀具，價格為300 元/ 片，可轉位8 次；刀具2 為Sandvik 硬質合金刀具，價格為65 元/ 片，可轉位4 次；刀具3 為Kennametal 硬質合金刀具，價格為72元/ 片，可轉位4 次。試件為航空發動機渦輪盤，如圖3所示，材料為GH4133B，零件直徑為φ 320mm。



             圖3 GH4133B發動機渦輪盤

    分別利用3 種刀片在各自相對優化的參數條件下對材料進行車削加工，根據加工情況對3 種刀具及參數進行評價計算，計算結果如表2 和圖4 所示。雖然陶瓷刀具的單次使用成本最高、刀具單次使用壽命也最短，但是，其較高的材料去除率使陶瓷刀具的單元材料可變加工成本最低，說明在以上機床和工藝條件、刀具及切削參數的情況下，刀具1 及相應的車削參數對于加工GH4133B 材料來說最具經濟性，而刀具2 和刀具3 在其相應的參數條件下，雖然刀具成本較低、刀具的使用壽命也相對較長，但是，其材料去除率較低，耗費了較多的機床、人工工時、能耗和其它工藝成本，從而影響了加工GH4133B 材料的經濟性。同時，通過以上的車削試驗也能夠說明利用單元材料可變加工成本的刀具及參數評價體系能夠較為客觀的實現對車削加工刀具及參數的量化評價，為刀具、參數的選擇和評價提供更為準確的量化指標。

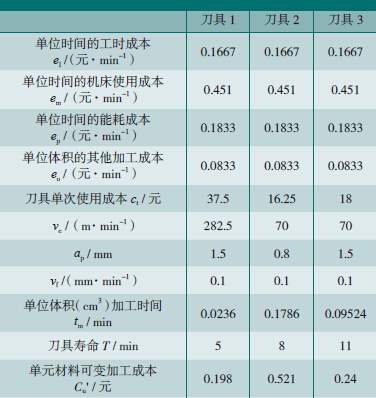

                表2 GH4133B車削加工刀具及參數的評價計算

                 圖4 3種刀具針對GH4133B材料的加工效果對比

     3 、結論

     （1）針對種類繁多、切削性能和機理各異的刀具及參數進行評價時，以單元體積材料可變加工成本為指標較為適合難加工材料切削加工刀具及參數的量化評價；
     （2）基于單元體積材料可變加工成本的刀具及參數評價體系可以實現對難加工材料切削加工刀具及參數的量化評價，并且將刀具及參數的評價與切削加工設備、能耗等工藝條件結合在一起，從而使評價結果更適合實際生產的需要；
     （3）在整個刀具及參數的評價計算過程中不需要對切削過程中的條件和因素進行等效和估算，是以整個切削過程的真實情況進行準確計算的，因此，針對不同刀具及參數的評價結果更為直觀，且一致性、準確性較高。
