上海, 2015 年 09 月 - 本文是第四篇介紹金屬切削刀具的應用與加工過程中產生的負荷的系列文章。第一篇文章重點介紹了車削加工中的基本金屬切削概念以及刀具槽型、進給率和機械負荷之間的關系。接下來的二篇文章分析了銑削加工中的機械負荷和熱負荷。本文通過摩擦學理論闡述了切屑與刀具之間的相互作用。摩擦學是一個相對較新的金屬切削負荷分析領域，主要研究彼此接觸的表面在特定溫度和壓力下的相互作用。


      刀具磨損理論


     在金屬切削過程中，刀具會使工件材料變形，并以切屑形式將其剪切下來。變形過程會產生熱量、壓力和負荷，最終導致刀具磨損或失效。傳統的磨損理論認為，失效是由于相互接觸但并不相連的切屑和刀具之間的摩擦造成的。


    然而，最近針對刀具失效機理的研究表明，在金屬加工中，尤其是在加工高性能的工件材料時，所產生的壓力和溫度是造成刀具失效的原因，這正是傳統磨損理論對于切屑/刀具表面上所發生的情況未充分描述的方面。摩擦學研究已經確定，切削過程并非只是簡單地將工件材料剪切下來，然后切屑和刀具之間的連接斷開。事實上，還會發生第二次、第三次連接和斷開。切屑被剪切下來后會粘在前刀面上，然后再被剪切，直到其最后從刀具上滑落。因此，磨損的主要原因在于反復剪切，而不是摩擦。

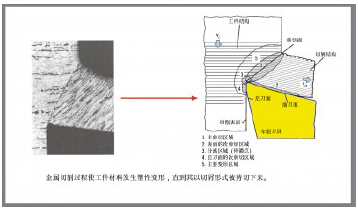

     圖 1 和圖 2 顯示了金屬切削過程中的摩擦。如圖 1 所示，工件材料的主要變形發生在區域 5。區域 3 是分離區，也稱為停滯點，因?yàn)楣ぜ牧虾偷毒咧g的相對運動在該區域基本為零。初始剪切發生在主剪切區域1，工件材料在該區域中被剪切下來并形成切屑。然后，在次剪切區域 2 中，切屑與前刀面接觸。高壓使切屑粘附在刀具的前刀面上。

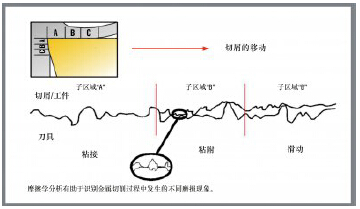

     圖 2 更細致地顯示了切屑在區域 2 中的運動。在子區域 A 中，切屑被極大的壓力壓在切削刃上，并且開始附在刀具上。在子區域 B 中，材料粘附在前刀面上。在子區域 C 中，切屑被從前刀面上剪切下來并沿著前刀面滑動，最后它從刀具上滑落。


     圖 1 還顯示了發生在后刀面上的二次剪切（區域 4 內）。同區域 2 一樣，后刀面也發生了同樣的剪切和粘附序列。區域 4 中發生的情況會造成后刀面磨損，這種磨損與發生在區域 2 中的前刀面磨損相比更具預測性，因此相對來說危害較小。然而，在某些工件材料中，后刀面上的剪切作用會導致表面硬化或加工硬化，進而對切削刀具和工件產生不利影響。

     積屑瘤

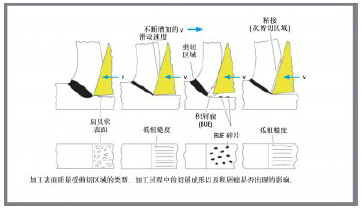

     工件材料粘附在刀具前刀面時，最初只是形成薄薄的粘附層，隨著不斷積累，粘附層逐漸變厚。該過程會導致一種稱為積屑瘤的負面現象。如果大量的材料積累在刀具上，會改變切削刃的形狀。累積的材料還可能導致切削刃斷裂和損壞。在最壞的情況下，積屑瘤可能沉積在工件上。在上述任何情況下，積屑瘤都會使切削過程變得不可預測和不可控制。摩擦學的主要研究對象是了解什么原因造成積屑瘤，以及可以采取什么措施來盡可能減少此問題。

     切削過程的 2 個方面對切屑粘附在前刀面上起了推動作用。一個因素是切削區內非常高的壓力和溫度。另一個因素是切屑在整個刀具前刀面上的運動速度相對較慢，而且最初在停滯點處的速度為零。當 2 種材料在高壓和高溫下彼此接觸且緩慢移動時，很容易導致它們互相粘附在一起并形成積屑瘤。

    為了減少粘附和形成積屑瘤的機會，需要縮短切屑與前刀面之間的接觸時間。最直接的解決辦法是提高切割速度和使用更鋒利的刀具。更快的切削速度可以減少刀具和工件材料之間的接觸時間。由此產生的更高工藝溫度還可以降低積屑瘤的強度，或者完全消除積屑瘤。更銳利的刀具擁有更大的偏角，這會迫使切屑在一定的時間內移動更長的距離，即移動更快。


     材料傾向性

     最近，摩擦學引起了人們的注意，這主要是因?yàn)榕c 20 年前加工的工件材料相比，現代材料中形成積屑瘤的機率大大增加。例如，在人們熟悉的高碳鋼等材料中，雖然會發生積屑瘤現象，但問題不太嚴重。采用正確的加工參數通常可以消除粘附并阻止積屑瘤的形成。此外，在切屑非常短的鑄鐵等材料中，不存在積屑瘤問題。另一方面，在長切屑的材料中，切屑和刀具之間自然存在較長的接觸時間，因此造成更大的粘附風險。在加工低碳鋼、鋁合金等材料時，產生積屑瘤的可能性更大。

     當加工具有高韌性、高附著力傾向和高磨蝕性的材料時，最容易產生積屑瘤。典型的例子是航空航天和能源行業中使用的一系列材料，包括鈦合金、鎳基合金和耐熱金屬。促使積屑瘤形成的其它因素是在加工這些熱傳導性較差的堅硬材料時產生的高壓和高溫。而且，這些材料的切削速度通常比平均速度慢一些。

     除了最大限度地提高切削速度和刀具的鋒利度外，還有一些其他的方法常用來控制積屑瘤發生，這些方法主要關注刀具的表面條件。令人有些驚訝的是，在這一主題上有兩個截然相反的思想流派。一種方法認為，如果刀具表面比較光滑，切屑在滑過刀具表面時會產生較少的熱能。較低的溫度和較少的接觸會降低形成積屑瘤的機率。與該理論相反的另一種概念是，粗糙的刀具表面上存在微米級的突起或特征，這將導致切屑和前刀面之間接觸較少，從而減少粘附的機會。這兩種方法都得到了充分的證明，并且在某些情況下是有效的。


     結論：摩擦學研究進展

     無論是摩擦學的研究和理論，還是為了解決積屑瘤等問題而開發的工藝和刀具技術（參見附注），它們的主要目標都是加工出符合客戶要求的表面質量。其次是關注尺寸要求、形狀要求以及表面粗糙度，這些都是衡量部件質量的常用標準。特別是在航空航天和核應用中，表面粗糙度是一個極其重要的因素，因?yàn)槿魏渭庸と毕荻伎赡苁顷P(guān)鍵飛機和發電組件發生斷裂的起源。

     積屑瘤會導致表面粗糙度較差，并且需要經常更換刀具。隨著各方的不斷努力（包括摩擦學研究），人們在限制積屑瘤的發生和影響方面已取得了諸多進展。工藝可以通過性價比進行量化：具體而言，就是正確加工 1平方毫米的工件表面所需的成本。在過去的五年中，鈦合金加工的性價比提高了近 20 倍。切削刀具材料和刀具槽型的不斷發展有助于取得成功，但最重要的是精心開發兩者的組合。在了解涉及刀具應用的摩擦學原理后，機加工技師可以控制積屑瘤等現象，并能以較低的成本加工出所需的表面光潔度，從而最大限度提高了生產力和盈利能力。附注：

     摩擦學研究成果的應用

     刀具工程師們在開發刀具和加工工藝的過程中應用了摩擦學研究的成果。在加工工藝方面，采用較高的切削速度和鋒利的切削刃槽型可在許多情況下有效控制積屑瘤的形成。其他刀具槽型選項，例如使用正前角刀具，可以幫助引導切削材料離開工件。

     刀具鍍層是一種行之有效的、可以減少工件材料對切削刀具粘附的方法。TiN 等潤滑鍍層通常被用來緩解鋼件加工中的切屑流，在鋁合金加工中使用金剛石鍍層也是同樣的道理。

     最近的開發工作重點關注鍍層對最大限度地減少積屑瘤的作用。例如，山高最新一代的 CVD 氧化鋁Duratomic® 金剛甲鍍層就是根據摩擦學原理研發的。隨著對切屑和切削刀具之間相互作用的了解不斷加深，開發工程師可以更容易地控制鍍層組件。

     山高另一個旨在控制積屑瘤的鍍層示例是針對 MS2050 銑削刀片開發的新銀色 PVD 鍍層。該鍍層不僅具有很高的耐熱能力，而且在切削鈦合金等粘性材料時，還能切實消除積屑瘤的發生。由于沒有積屑瘤，刀片的使用壽命比現有刀具長約 50%，而且允許使用更高的切削參數。

     摩擦學領域的前沿研究是努力使積屑瘤等現象成為加工效率的有利推動因素。在某些情況下，刀具表面上有一層薄薄的工件材料可以減緩刀具磨損的速度。面臨的挑戰是將該刀具保護層的厚度限制在一定的范圍內，使它既不影響刀具的幾何形狀及刃口鋒利度，也不會與刀具表面分開。

     隨著新的高性能合金不斷推出，加工越來越難，這使摩擦學研究成為一個蓬勃發展的領域。切削刀具和加工工藝的開發人員正在利用摩擦學呈現的新視角，以創新的方式應對和解決挑戰。
