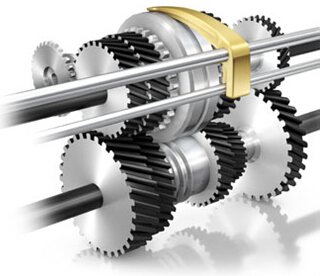

變速箱制造往往是名副其實的大批量生產。正如其它的大批量加工生產一樣，更快的供貨周期、更低的生產成本都是成功的因素。山特維克可樂滿所提供的刀具產品可加工大部分變速箱零件，同時協助制造商開發各種加工解決方案。


      一、變速箱加工中刀具選擇的主要考慮因素


      材質與槽型


      汽車行業已實現高度流水化作業，由于優化了刀具，大多數機床能夠在確保良好加工安全性的前提下以最大速度運行。細長零件或難以夾緊的零件需要格外小心才能獲得穩定的工況，但是當您希望生產效率大幅提升時，請認真考慮如何選擇材質與槽型。

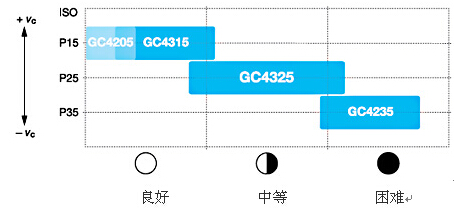

      山特維克可樂滿的鋼件材質組合涵蓋從粗加工到精加工的所有工序。

      無論是需要真正可以抗后刀面磨損或塑性變形的硬材質、還是能夠處理苛刻工序（如斷續切削）的高韌性材質,或在大多數工況下表現出色的普通材質，您都很容易從我們寬廣的材質范圍中找到最優化的 CVD 涂層材質。


      優化的刀片槽型

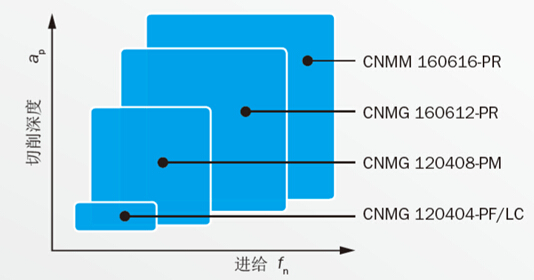

      我們的車削槽型經過優化，在精加工、半精加工或粗加工工序中能夠提供出色的斷屑能力。這些槽型的命名具有明確的邏輯性，很容易被識別。


      精加工
      PF (P=鋼 F=精加工)
      LC (低碳鋼)
      半精加工
      PM (P=鋼 M=中等加工)
      粗加工
      PR (P=鋼 R=粗加工)





      Coromant Capto®

      常見的加工挑戰包括由于零件細長而引起的振動以及小公差和高表面質量要求。

      Coromant Capto®是一種獨特的工具系統，能夠顯著縮短裝夾和換刀時間。在多任務機床、具備車削能力的加工中心以及數控車床上，它們能夠直接集成在主軸中而確保極高的的穩定性?？鞊Q刀柄可以縮短裝夾和換刀時間，從而顯著提高機床利用率。



      高精度冷卻液


      盡管未來的趨勢是從濕式加工轉向干式加工，但冷卻液的使用有時仍不可避免。雖然大多數材料和工藝允許應用干加工和微量潤滑(MQL)，但是像低碳鋼這樣的材料需要使用高精度冷卻液來獲得滿意的切屑控制。CoroTurn®HP設計有固定噴嘴，能夠?qū)⒏呔壤鋮s液噴射到刀片切削刃上的正確位置。

      這種高精度允許應用較低的冷卻液壓力，并且能夠直接獲得出色的斷屑能力、加工安全性和高生產效率。為了優化機床的能力、進一步延長刀具壽命并改進切屑形成效果，可通過改變噴嘴直徑對冷卻液流量和流速進行微調。

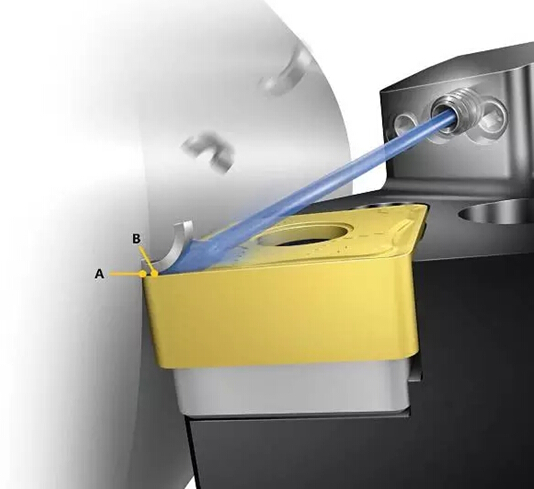

      冷卻液噴射具有三種主要效果：

      •在接觸區(A)提供刀片冷卻
      •強制切屑從刀片面上快速地脫離，從而降低對刀片的磨損(B)
      •有助于將切屑分裂成更小的碎片，便于從切削區排出。

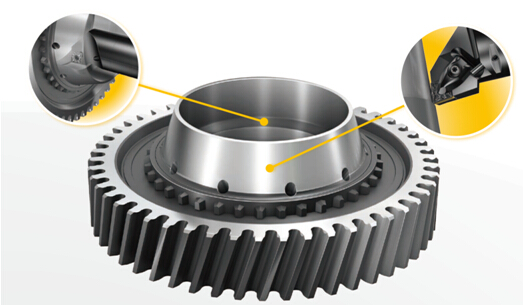

      二、齒輪


      在進行表面硬化之前，需要執行軟車削和齒輪銑削工序，此時所面臨的挑戰是經常要獲得小尺寸公差。針對淬硬階段的精心制備可提供相對比較直接的硬零件車削工序。


      軟加工階段


      齒輪通常是鍛造而成，只要加工過程安全可靠，就可以在車削工序時采用高切削參數。對于粗加工和精加工工序，為確保有效排屑和加工過程平穩，應使用經過優化的槽型。Wiper（修光刃）刀片是一種真正的生產效率倍增器，它允許應用更高的切削進給，由此而縮短生產周期。



      CoroTurn® TR

      對于在后續的硬車削階段能否取得成功而言，在軟切削階段獲得正確的尺寸和公差至關重要。采用iLock™設計的CoroTurn®TR可保證穩定性和有效防止刀片移動。再與Coromant Capto相結合，即可確保從轉塔到切削刃始終具有無與倫比的穩定性。我們的建議是使用采用了最新刀片技術Inveio™的材質GC4325，這種技術可確保出色的表面質量、更長的刀具壽命以及更高的切削參數。Coromant Capto、CoroTurn TR和材質GC4325的完美組合可以在軟切削階段的外圓、端面以及內圓車削工序中確保進行高精度加工。

      淬硬階段

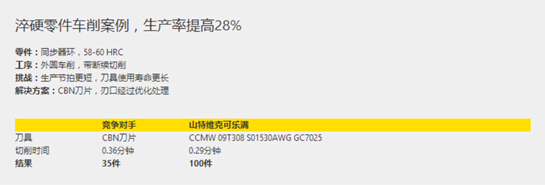

      硬零件車削時，可預測的加工過程至關重要。用于精車淬硬傳動系統零件的CBN刀片能夠滿足這些需求。焊接式CBN刀片往往要冒著因刀頭脫焊而損壞零件的風險，為了避免這種風險，我們建議采用將機械互鎖與焊接技術結合到一起的Safe-Lok多圓角刀片，這種設計可以提供額外的強度和安全性。另外，此類刀片具有四到八個切削刃，而不是僅僅只有一個。

      選擇正確的CBN材質



      CB7015 - 適合連續到輕型斷續切削
      CB7025 - 適合輕型到中等斷續切削
      CB7525 - 適合重載斷續切削

      Xcel

      使用Xcel刀片作為優化器。它擁有一把與wiper（修光刃）相融合的直切削刃，與標準半徑刀片相比，這種刀片能夠帶來顯著收益。在合適的工況下，Xcel刀片允許應用極高的進給率，并且可提供出色的零件質量。
