伺服控制系統的復合模糊自適應 PID 控制
2018-9-29 來源：西南交通大學 機械工程學院 作者：余 容，孫浩然，何朝明
摘要: 以工程中的伺服控制系統為研究對象，提出一種嵌入比例因子的復合模糊自適應 PID 控制方法，即將比例因子模糊控制與模糊 PID 控制結合而成的復合模糊控制。首先通過 MATLAB /Simulink系統工具對無干擾理想狀況下的系統進行仿真與分析，然后進一步模擬真實環境下的系統運行狀況，在某一時刻加入干擾信號，并將比例因子模糊控制嵌入模糊 PID 控制中優化算法，對控制系統不斷加以改善與優化。試驗結果表明，此方法比傳統 PID 控制更具優勢，能有效改善控制系統的響應時間、調節時間以及抗干擾能力，有效提高控制系統的動態性能和魯棒性。
關鍵詞: 伺服控制系統; 傳統 PID 控制; 模糊自適應 PID; 比例因子
0、 引言
當前智能控制算法的伺服控制系統應用較為廣泛，對系統實時性、穩定性、抗干擾能力等方面要求較高。伺服控制系統具有非線性及未知性，系統運轉過程中常會遇到未知的突發狀況等干擾，需及時進行自我調節并能在有效范圍內快速恢復平穩狀態。陳智勇等采用電流、位置、速度三閉環的控制方式與電壓矢量調制控制算法實現伺服控制; 武星等采用多目標遺傳算法優化伺服控制器的 PID 參數方法實現伺服控制; S． Kissling采用迭代反饋整定的方式實現對伺服系統的控制參數進行整定。綜合國內外相關伺服控制算法，各有利弊，應結合實驗背景及應用領域?qū)刂扑惴ㄟM(jìn)行研究。文章提出一種嵌入比例因子的復合模糊自適應 PID 控制方法，在廣泛應用的模糊 PID 控制算法中嵌入比例因子進行復合模糊控制。簡單 PID 僅限于數學模型精確的控制系統，而模糊 PID 控制算法有適應非線性和時變性等優點，其抗干擾能力強、動態性能好，且無需精確數學模型?？刂葡到y(tǒng)將模糊自適應 PID 控制與 PLC 結合，采用模糊自適應 PID 控制算法對參數自調整，通過 PLC 實現模糊自適應控制策略，可提升伺服控制系統的響應時間、控制精度和平穩性。
1 、伺服自適應控制系統模型
1． 1 模糊自適應
PID 控制算法傳統 PID 算法單一，復雜工況下無法對參數進行實時自整定。尤其應用在特殊環境下的伺服控制系統，例如轉運核廢料的智能起重機，在擾動環境下，系統實時性與魯棒性較差。對模糊自適應 PID 控制系統而言，需找出 PID 的系統參數 kp、ki、kd與偏差 e 、偏差變化率 ec 間的模糊關系，通過不斷檢測 e 和 ec 的方式，基于模糊控制原理對 3 個控制參數調整，使伺服系統具有良好的動靜態性能，其系統結構見圖 1。

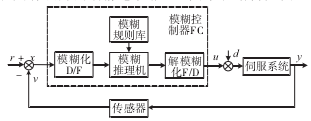

圖 1 模糊自適應 PID 伺服控制系統框圖

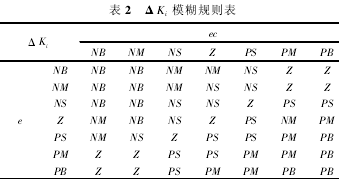

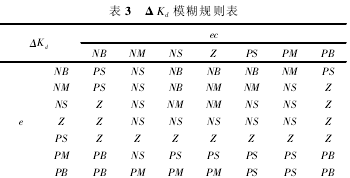

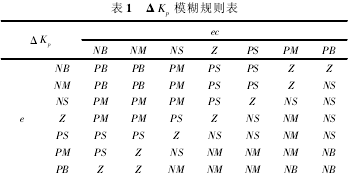

以誤差 e 和誤差變化率 ec 作為輸入，模糊控制自整定參數 ΔKp、ΔKi及 ΔKd作為輸出，將輸入輸出的模糊論域均設定為{ － 3，－ 2，－ 1，0，1，2，3} ，則對應的模糊子集為{ NB，NM，NS，Z，PS，PM，PB} ，并且采用對稱分布的三角形隸屬函數。模糊控制規則是模糊控制器設計的核心，模糊控制規則采用如下格式:if E is A and EC is B，then U is CPID 參數自調整規則可總結為表 1 ～ 表 3。
1． 2 系統模型設計
以伺服控制系統為對象，采用模糊自適應 PID 控制算法，通過 PLC 實現對伺服電機的控制。伺服電機分為轉矩控制、位置控制和速度控制等模式，考慮各方式特性，結合系統的功能需求，選取合適的控制模式?；谖恢每刂颇Ｊ剑ㄟ^(guò) PLC 輸出對應的脈沖信號到伺服驅動器，需設置相應的增益參數對數據進行關系轉換。基于圖 1 伺服控制系統框圖，建立如圖 2 所示的系統仿真模型，并將傳統 PID 控制與模糊自適應 PID 控制并行試驗，分別對系統的響應特性、超調量、調節時間、平穩性等方面進行比較分析。比例系數可加快系統的響應速度，減小系統穩態誤差; 積分系數可消除系統的穩態誤差，但太大會在響應過程的初期產生積分飽和; 微分系數可改善系統的動態特性，若過大則會延長調節時間，從而降低系統的抗干擾性?？偨Y(jié)對應的特性與優劣，并依據試驗結果，結合工程中實際運用條件，對系統不斷進行優化改善，使此控制系統達到較為良好的控制效果。

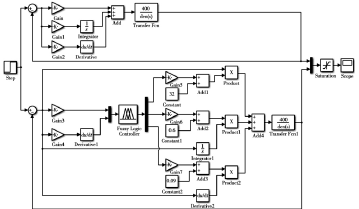

圖 2 系統初步仿真模型圖
建立系統模型，并對其進行仿真實驗，仿真過程中需要對各環節的增益、常數修正值等系統參數進行對應調整，其中 PID 的主要參數 kp、ki和 kd對系統平穩性、穩態精度和超調量等控制性能指標均有重要影響。從系統的動靜態綜合性能角度考慮，在不同的誤差 e和誤差變化率 ec 狀況下，控制過程對參數自整定也會有不同的要求，常常參考實際工程經驗總結出的參數自整定原則，并結合誤差 e 和誤差變化率 ec ，可根據系統的響應速度、震蕩程度、趨于穩定的時間長短等等實際運行狀況，進行參數自整定調整。參數自整定的取值較大較小是針對對應參數初始值而言，在實際應用中 PID 參數是基于其初值而自調整得出，即:
1． 3 系統模型優化

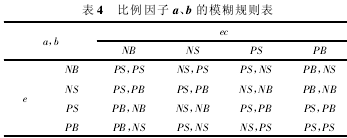

根據建立的系統仿真模型試驗，經過不斷的調試使控制系統的響應速度、超調量、穩定性等指標逐漸達標，可達到較好的控制效果。但是在實際工程運用中，系統時常會出現不定時干擾或負載發生變化等未知狀況，因此需要對系統進一步優化與改善。廣泛應用于工業領域的伺服控制系統應具有高精度與良好的實時性，則需要將控制率的計算量盡可能減小，并在一定條件下，對外界未知擾動應滿足較好的魯棒性。因此，通過嵌入比例因子的模糊控制，在線修正比例、微分環節，對系統進一步進行優化。在未知擾動、負載發生變化或啟動誤差較大時，會使誤差 e 發生一定的跳變，嵌入比例因子的模糊控制環節進行自我調節，使系統快速響應并跟蹤其參考信號，從而改善系統的魯棒性與動態性能。在運行各階段，系統對比例因子的需求并不相同，根據系統的運行狀況對控制量在線整定，可大大改善系統的控制效果，比例因子a、b 的模糊控制規則見表 4。
2 、仿真與分析
模擬仿真時，控制系統在無擾動環境下，選取仿真時長 t = 100s ，對控制系統以傳統 PID 控制與模糊自適應 PID 控制兩種控制方式進行并行試驗，分別對其進行比較、分析以及調試，使運行結果達到較為滿意的效果，系統運行曲線如圖 3 所示，其局部放大示意圖見圖 4.
圖 3 理想型系統運行曲線圖.
圖 4 理想型系統運行曲線局部放大示意圖
從上圖系統運行曲線可知，兩種 PID 控制方式下系統性能都較好，二者均能快速趨于平穩，減少對應的調節時間。雖然傳統 PID 控制比模糊自適應 PID 控制平穩且沒有超調量，但是模糊自適應 PID 控制在具有更快的響應速度下也能快速趨于平穩，若在系統運行可靠環境下更能提高系統工作效率。
2． 2 優化型復合模糊自適應
PID 控制在實際環境下，難以避免出現負載變化等擾動現象。因此，模擬真實環境下，考慮干擾因素，在某一時刻對系統加入干擾信號，并對模糊自適應 PID 控制與比例因子結合進行復合模糊控制。

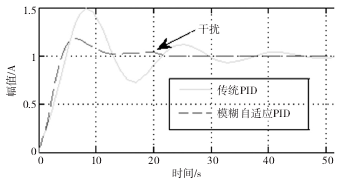

圖 5 優化型系統運行曲線圖
選取仿真時間 t = 100 s，對系統分別采用傳統PID 控制與模糊自適應 PID 復合控制進行試驗，系統運行曲線圖如圖 5 所示。根據圖 5 系統運行曲線，傳統 PID 控制下系統的響應速度較慢，會產生較大超調量，在一段時間內震蕩劇烈，系統反應速度較慢，且調節時間更久，系統的魯棒性較差。在 t = 20 s 時加入擾動，雖在短時間內模糊自適應控制下系統也會產生較小的超調量，但系統響應較快，能快速檢測到干擾并能及時進行自我調整，幾乎能在 2s 內快速趨于平穩，且沒有過于明顯的震蕩，能有效提高系統的動態性能，使系統的控制效果更佳，其局部示意圖見圖 6、圖 7。

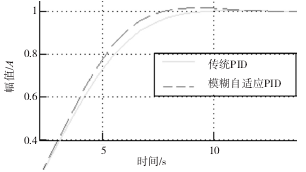

圖 6 快速響應局部示意圖

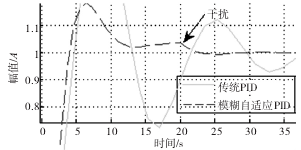

圖 7 抗干擾局部示意圖
3 、總結
模糊自適應 PID 復合控制方法對于受控系統一方面無需具備準確的數學模型，另一方面也可對參數進行自調整。文章在 MATLAB/Simulink 系統工具下，基于模糊 PID控制算法，并且分別在傳統 PID 控制、模糊 PID 控制以及改進后的復合模糊自適應控制環境下，對自適應伺服系統進行模擬試驗、分析與優化。試驗結果表明，模糊自適應PID 控制算法具有良好的控制效果，能有效改善系統的響應速度，縮短調節時間以及增強系統的抗干擾能力，可有效改善系統的動態性能和魯棒性。此外，在工程應用中亦可提高自適應控制系統的可行性，使控制系統更具智能化，具有重要的應用價值。
