基于Easy screen在曲軸專用加工設備上的工藝界面開發
2018-3-16 來源：陽機床成套設備 沈陽機床集團沈一希斯 作者： 孫波 石潔芳
摘要：以現在最新西門子840Dsl、828D數控系統使用的Operate界面為載體，使用其附帶的Easy screen功能，結合靈活編程的NC程序，開發出一套針對曲軸加工的定制化加工工藝界面。該界面簡化工藝參數調整，降低人為出錯概率，提升機床檔次。
1. 開發加工工藝界面的意義
曲 軸 專 用 加 工 機 床 ， 用 于加工幾種特定型號曲軸的特定加工內容。一般使用這種加工設備的用戶，經常根據客戶或市場的需要調整各型號曲軸的產量，對生產線上的設備進行換產處理，而在設備換產后，由于刀具、工裝的調整，加工程序和工藝參數也需要相應的微調。這需要廠家擁有精通數控系統操作、編程的技術人員，同時該技術人員還要深刻理解制造商的加工程序，并在程序中對相應的編程數值進行調整。然而這個過程存在一些問題：有些小規模的廠家缺乏較專業的編程人員，或是有的編程人員對程序的理解不夠，造成調整過程較長，影響生產，更有甚者由于在調整數值時寫錯了小數點而加工出廢品，甚至損壞機床。
針對這種情況，開發出一套具有換產程序快速選擇、工藝參數界面化編輯、參數修改權限保護和工藝參數錄入檢查等功能的加工工藝界面具有十分突出的意義，對于提升生產效率、安全生產都十分有益。
2. Easy screen 介紹
西門子推出的840Dsl、828D數控系統配置了Operate操作界面，Operate軟件相比過去的HMI A d v a n c e d 更加友好、簡潔，而Operate配置的Easy screen功能，提供給制造商擴展界面的接口，可以免費擴展最多5個用戶定制畫面，如果需要設計更多的用戶畫面，還可以通過購買西門子的選項包擴展功能。
Easy screen使用ASC II文件配置畫面文件，無需安裝軟件，也沒有復雜的編程指令，使用起來十分直觀方便。其多種變量、標題、圖形、對話框、軟鍵、PLC及NC變量的讀寫
功能，使編寫的畫面能夠?qū)崿F(xiàn)多種功能。
3. 曲軸專用加工機床工藝界面開發過程
（1）Easy screen文件配置。E a s y s c r e e n配置文件共有3個：
①文件“easyscreen.ini”為主文件，用于指定哪些文件可以用來創建用戶窗口。這些文件所包含的信息可決定特定窗口的顯示內容。②文件“custom.ini”描述在C u s t o m區起始畫面中相關顯示，可以選擇性添加該文件。③文件“slamconfig.ini”描述Custom區入口按鈕是否顯示，Custom區域由主菜單中第幾個軟鍵啟動。畫面元素文件包括：ASCII編制的名為“custom.com”程序文件，存放在“系統CF卡\user（或oem、addon）\sinumerik\h m i\p r o j”目錄下。畫面用到的圖片文件存放在“系統CF卡\user（或

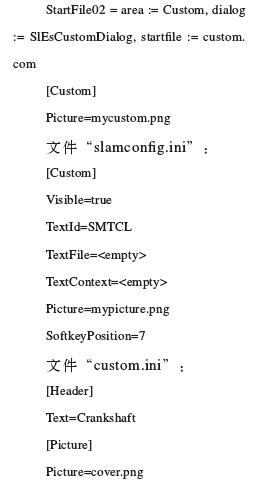

oem、addon）\sinumerik\h m i \ i c o ”文件夾中。另外，也可以將使用的文字以txt文檔的形式存放在“系統CF卡\user（或oem,addon）\sinumerik\hmi\lng”的目錄下。以下是配置文件的典型內容。
文件“文件“easyscreen.ini”：
[STARTFILES]
（2）曲軸加工工藝畫面設計。
首先是程序選擇界面和權限入口設計，以兩種六缸曲軸（WD615和P12）的加工工藝畫面設計來說，需要在主界面中設計兩種曲軸的選擇切換功能，即通過一鍵選擇零件程序，另外還要留出進入各詳細界面帶有權限限制的接口軟鍵，以便有一定權限的相關人員能夠進入詳細調整
面進行調整。起始界面和程序選擇界面分別如圖1、圖2所示。

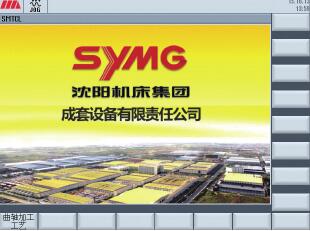

圖1 起始界面

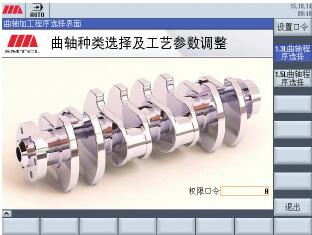

圖2 程序選擇界面

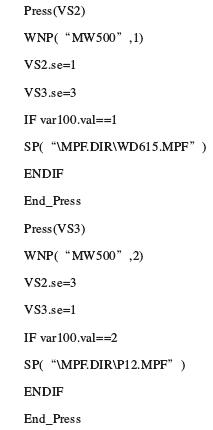

利用Easy screen的PI service功能中的一項程序選擇功能，配合面板的軟鍵，實現“一鍵選擇程序”。從圖2中可以看到，W D615和P12兩種曲軸的加工程序只需要通過軟鍵就能直接選擇，直觀又方便快捷。下面是實現程序選擇功能的PI service的相關語句：
同 時 ， 為了確保選擇的程序與實際的曲軸種類一致，需要在機床上安裝必要的檢測開關，并將其開關狀態與種類代碼“MW500”的值進行比較，進行曲軸種類識別，從而保障人身和設備的安全。
為了保證工藝參數不被沒有資質的人員篡改，在進入到工藝參數調整畫面的接口設置了權限口令。當按下“設置口令”按鍵后，畫面中“權限口令”的窗口變?yōu)榭删庉嫚顟B(tài)，操作者可以輸入口令，該口令可以與PLC程序事先設定的口令進行比較，如果一致，則當前界面加載到新的工參數編輯界面，否則當前狀態不變。
通過分支條件判斷口令是否正確，是否加載工藝界面，指令如下：
其次是加工工藝界面設計。和前面程序選擇的界面類似，加工工藝界面根據曲軸的種類配置了按鍵，以便選擇不同的曲軸進行工藝參數的編輯。“WD615”曲軸的一道工序工藝參數界面如圖3所示。
圖3 “WD615”曲軸工藝參數界面
軟鍵：“工序+”、“工序－”可以切換不同工序，圖中界面的圖示和尺寸序號將跟隨“工序”的切換而變化，以指示當前編輯的工序內容。“更改參數”鍵用來激活對工藝參數修改的使能，當按下該鍵后，按鍵變成藍色，界面中的各工藝參數變?yōu)榭删庉嫞俅伟聪掳存I后，按鍵恢復為灰色，參數退出編輯。“是否跳過該序”鍵觸發界面中右下表 格 “ 跳 過 該 序 ” 的 “ 是 ” 或“否”的變化，可以選擇是否在主加工程序中跳過當前工序，在一些調整場合中可以用到此功能。
界 面 ： “ 刀 具 號 ” 、 “ 刀沿號”指示了該序使用的刀具，可根據刀具列表進行編輯。“名義尺寸”根據圖樣設定，不能編輯，只能在“補償值”中進行修正，為了防止因誤編輯引發危險，該值設定了修改限定范圍“+/-2m m”，如果發生了誤編輯，數值超出限定范圍，則給出提示，修改無效。“主軸轉速”、“切削速度”、“進給量”根據工藝和刀具等要求進行編輯，在畫面的編程中對這些參數也進行了監控，通過PLC的DB塊存儲這些數值，當數值發生變化時，將新數值與舊值進行比較，當超出一定的范圍時，認為
是編輯錯誤，則修改無效。
然后是NC程序的設計。根據工藝界面編程，NC程序的命名是固定的，如“WD615.MPF”、“P12.MPF”，否則在程序選擇界面進行程序選擇時將發生錯誤。界面上工藝參數實際存儲在變量（在GUD中定義）中，因此N C 程序中涉及到界面的工藝參數都要使用變量編程；同時，為了區分工序和實現跳過某些工序的功能，結構化的編程也是必要的。

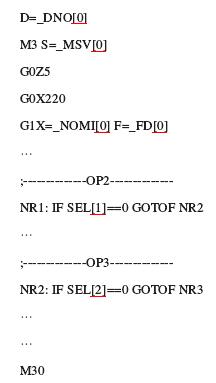

NC程序需要在滿足配合界面要求的前提下完成加工的功能。以下為編程的實例：
由上述編程實例可以看到，由于每個工序都需要用到刀號、刀 沿 號 和 主 軸 轉 速 等 參 數 ， 因此，這些參數的變量定義為數組的形式，主程序通過數組變量_S E L[n]判斷程序是否跳轉，也就是說_SEL[n]和界面中的“跳過該 序 ” 相 關 聯 。 在 具 體 某 一 序程序中，[n]、_DNO[n]及 _MSV[n]等變量分別對應了相應界面的刀號、刀沿號和主軸轉速等的參數。這樣的程序設計使用戶不需要對程序本身進行任何修改操作只要在工藝界面中進行操作就可以了，實現了對程序的保護。
4. 結語
以前受到認識水平和成本的限制，機床人機界面的二次開發一直沒有在國內機床行業得到廣泛推廣，現在西門子的Operate軟件為這種設計提供了方便，少量的界面可以不通過采購選項包和專業的編程知識就可以進行開發。現在一些針對維修、操作開發的界面已經出現在一些機床產品中，而本文開發的針對用戶的定制零件加工工藝界面還鮮有使用，這里介紹的結合N C程序和Easy screen開發的工藝界面直觀簡單，同時避免了一些危險情況，提高了機床的可靠性和效率，具有十分實用的特點，值得廣泛使用和推廣。
