光伏系統測量體系G3- PLC通信技術實現

2017-2-6 來源：合肥工業大學 作者：李林曹軍陶維青

摘要：對適合光伏測量體系的通信技術展開研究，基于G3一PLC技術給出光伏測量體系通信網絡架構，通信終端硬件采用MCU控制載波模塊來實現，通過交直流耦合單元實現不同電力線上的數據互通，分析通信網絡的可靠性，互操作性，高速性和安全性，基于樓頂10 kW光伏發電系統直流電力線和樓內插座交流電力線環境布置通信節點進行通信網絡測試，實驗結果顯示，各通信節點均可通過安全認證加入網絡，mesh網絡拓?fù)浜妥赃m應動態路由技術能夠確保網絡穩定，數據通信速率可達64 kbps．

關鍵詞：光伏測量；G3—PLc；通信網絡；動態路由

1.引言

當前能源短缺和環境污染日益嚴重，具有可持續發展的清潔可再生能源在世界范圍內得到越來越廣泛的關注和應用。光伏發電作為其中一種，以其取值不盡、用之不竭、廉價無污染的特點，使其有著其他新能源發電無法比擬的優勢，然而受光資源時間分布不均衡和氣象變化的影響，光伏電源的輸出具有隨機|生、波動性和間歇性的特點，導致其可調可控性較差，這種特點對智能電網將產生很大影響，涉及電力平衡、電能質量、保護配置、供電可靠、發電規劃和調度運行等多方面。目前，針對光伏電源合理接人智能電網的技術研究主要集中在分析影響和對應的解決方法上舊J，而作為實現這些功能的載體通信網絡技術研究較少，主要包含RS485總線，無線和電力線載波3種方式，每種方式的特點和研究如下：

RS485總線實現的通信網絡技術簡單成熟，期刊論文中很少有專門針對其研究的，技術優點是傳輸速率高和網絡可靠性較強，缺點是需要專門布置通信線，在大面積光伏發電系統中將帶來的成本和維護壓力。

無線方面，當前文獻主要研究不同無線方式組成的光伏通信網絡技術，文獻[3]提出一種基于Zig—Bee方式構建光伏系統通信網絡架構，受該無線技術穿透陛弱的影響，通信子節點只監測到逆變器組件，未監測其他組件，通信網絡覆蓋范圍較小。文獻[4]提出了一種以GSM方式實現的通信網絡，有效避免其他無線方式穿透性弱，通信節點安裝位置有特定要求的缺點，但考慮到其通信過程中所產生的大量流量費用，實際應用性不強。文獻[5]從光伏系統中無線通信節點位置部署角度提出了兩種部署算法，從理論算法角度提高無線通信網絡的穩定性，但位置點設計過于理想化，光伏組件實際不太可能按照該部署進行安裝。

電力線載波方面，文獻主要針對不同調制方式下光伏PLC通信技術展開研究，文獻[6-7]分別提出了基于8-PSK和ASK的調制方式的光伏PLC通信網絡，利用系統內直流電力線傳輸數據，不必考慮通信節點安裝位置，具有無需額外布線和維護方便的優點，但二者均未解決在這些調制方式下存在的傳輸速率低，抗干擾性差的缺點，文獻[8-9]則提出基于FSK調制方式的光伏系統通信架構，基于單頻點調制傳輸?shù)姆绞?，同樣存在傳輸速率低且組網能力差的技術缺點。

綜合以上文獻的研究可知，當前光伏通信網絡雖然具有不同技術解決方案，但是每種解決方案均存在其對應的技術缺點，總線技術通信組網需額外布線，無線技術穿透性弱，節點位置選擇性強，電力線載波的低速率、不穩定等，使它們形成的通信網絡均無法支撐當前智能電網對光伏發電系統管理預測調控的技術需求。

OFDM高速窄帶電力線載波技術的發展¨.，克服了當前載波技術的抗干擾性差，速度低的缺點，本文將該技術引入到光伏通信網絡中，解決上面通信技術中出現的額外布線、穿透性弱、位置選擇性強等缺點，基于G3一PLC技術給出適合光伏測量體系通信技術需求的接人終端和網絡架構，研究分析通信網絡的可靠性、互操作性、高速性和安全性，結合mesh網絡拓?fù)浜蛣?dòng)態自適應組網技術，搭建實驗環境進行組網測試，建立符合智能電網建設需求的光伏測量系統通信網絡。

2.系統通信網絡技術方案

2．1 G3J．LC技術

G3．PLC技術是基于OFDM技術的高速窄帶電力線載波技術體系，文獻[11．12]分析了該技術具體特性和應用在智能電網中的實驗驗證，文獻[13]提出了基于該技術實現的適合于高級測量體系的智能電表實現，各種文獻的研究結果表明該技術在不同應用場合下均滿足智能電網建設發展，本文在光伏監控通信中引入G3一PLC技術，基于該技術給出適合智能電網發展的光伏系統測量體系通信系統，具有以下技術特點：

1)支持OFDM的PHY設計，支持DBPSK，DQPSK，D8PSK調制，頻譜使用率達到最大化；

2)支持CELELEC、ARIB、FCC(10—490 kHz)；

3)標準制定參考IEEE，rrU，IEC／CENELEC和IEC／IAE；

4)兩級前向糾錯(FEC)功能，確保惡劣環境下的數據可靠通信，特有的ROBO模式有效改善嘈雜信道條件下的通信；

5)自適應選擇當前最佳傳輸頻帶，相鄰節點間信道評估機制選擇出最佳調制模式；

6)6LoWPAN適配層支持電力線上直接傳輸IPV6數據包；

7)AES-128加密引擎保證數據傳輸?shù)陌踩裕?/font>

8)MESH網絡，自適應選擇最佳傳輸路徑。

2．2基于G3_PLC的光伏測量體系通信網絡架構

根據G3_PLC組網技術，要實現組網需求，負責通信組網的接入終端需分為主、子兩類，子通信接入終端分布在系統內各個光伏組件邊，負責對應光伏組件的信息數據采集，利用載波模塊通過交直流電力線組網傳輸，主通信接入終端分布在逆變器邊，負責整個局域網網絡的管理控制，實現電網主站系統與其網絡內各組件單元的雙向信息交互。整體系統通信網絡架構圖如圖l所示。

圖1 系統通信網絡架構示意

3.通信接入終端硬件實現

通信網絡中，接人終端采用的是OFDM調制方式，信號的編碼調制通過集成的芯片來實現，內部采用了R．s編碼作為外碼，糾正隨機符號錯誤和隨機突發錯誤，以卷積碼為內碼，采用二級級聯編碼的方式在降低譯碼復雜度的同時提供很高的數據可靠性。針對惡劣環境的Robust傳輸模式，使系統更可靠，抗干擾能力更強。同時，信號經過調制輸出芯片后，需經過線路驅動單元實現對信號的功率放大，該單元一般由集成運放和功率放大電路組成，線路耦合器主要是將放大的OFDM信號耦合到交直流電力線上，并起到隔離作用，耦合方式采用的是電感和電容相配合的方式。OFDM模塊實現框圖如圖2所示。

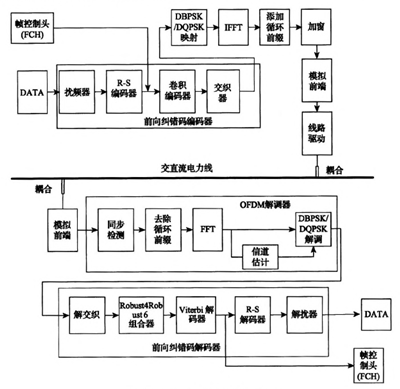

圖2 OFDM載波模塊實現

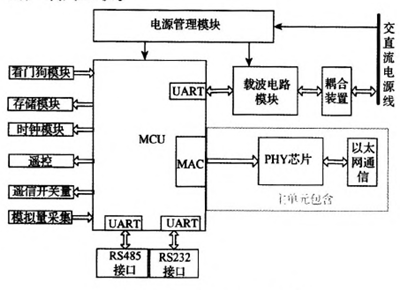

OFDM模塊電路作為光伏測量體系通信接人終端的一部分，負責完成信號的調制耦合電力線傳輸，包含其他模塊的硬件總體結構如圖3所示，包括MCU、存儲模塊、時鐘模塊、看門狗模塊、電源管理模塊遙信采集模塊、遙控輸出模塊、模擬量采集模塊、OFDM載波模塊、RS485接口、RS232接口等，主子通信節點在硬件上的主要區別就是主單元具有網絡接口，實現其管理范圍內的局域網與外部的廣域網互聯。

圖3通信接入終端硬件結構

在通信組網系統中，主通信終端主要起著網絡管理和系統內各子設備路由工作，是系統內的局域網與外部廣域網的網關，為方便組網布點主通信單元的載波信號通常是耦合在給其供電的交流電源線上。子通信單元的載波信號是耦合在系統中各個組件設備的直流電力線上，經過測試直流電力線上的數據在逆變器正常工作時無法透?jìng)鞯狡淞硪粋?cè)的交流電力線上，為保障系統內的直流電力線和并網點的交流電力線之間的數據通信，設計出交直流連通器，其結構如圖4所示，交直流電力線上的OFDM載波信號均可通過中間的磁環耦合到對方的電力線上，實現數據互通。

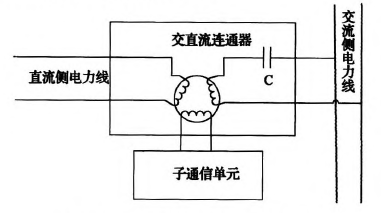

圖4交直流連通器結構圖

圖5顯示出OFDM信號經過交直流連通器的圖形，從圖中可以看出OFDM信號被完整的耦合到另一邊。

圖5磁環兩邊OFDM信號

4.通信網絡特性分析

光伏系統測量體系主要是實現對光伏發電站內各組件實時運行信息的監測和控制，利用系統內交直流電力線作為信息傳輸載體，通過安裝在各光伏組件旁的主子通信節點單元形成通信網絡，基于G3一PLC的窄帶OFDM調制技術使其網絡在可靠性，互操作性，數據傳輸高速性和安全性上均表現優異，為測量體系應用中的信息交互提供安全穩定高速通道，相關特性分析如下：

1)可靠性

光伏測量通信網絡各節點處的通信終端通過硬軟兩方面提高交直流電力線上傳輸數據的可靠性，硬件方面是采用抗干擾性強的多載波數字調制OFDM技術，能夠克服傳統單頻載波解決不好的碼間干擾(ISI)和信道干擾(ICI)，軟件方面則引人Mesh網絡拓?fù)浼夹g(shù)，動態自適應選擇最佳傳輸路由路徑，當光伏發電系統中增減通信終端或某時段某條電力線路干擾嚴重?zé)o法傳輸數據時，可自動發現網絡拓?fù)涞淖兓?，同步調整各節點通信路由。如圖l中所示，集中式光伏發電系統形成的Mesh網絡中子節點3—7由于距離較遠不能和主節點直接通信，需通過子節點1或者2中繼，系統會依據當前電力線的實際情況判斷走1中繼還是2中繼，某時刻這兩個中繼其中一個周圍受干擾無法傳輸數據，不影響系統的整個網絡。這種軟硬相結合的方式使各通信終端在光伏系統錯綜復雜的現場環境下，能夠快速建立測量系統通信網絡架構，實現各組件信息數據可靠穩定交互。

2)互操作性

互操作性是指不同的應用系統或智能設備之間可以無障礙進行信息交換，具備協同操作功能。基于G3_PLC的光伏測量體系通信網絡中各通信終端支持IPv6協議，通過對應的壓縮和映射可在電力線上傳輸IPv6數據包，支持TCP／IP協議，為不同系統間互操作語義和接口提供了一致的網絡環境，實現端對端的無縫運行，為主站系統與光伏發電系統現場設備間提供一致的通信協議，實現主站系統直接與現場設備的雙向通信，避免協議轉換。通信接人終端通過6LoWPAN適配層實現廣域網網絡報文到電力線報文的轉變，MAC層技術實現流程參考無線個人局域網協議IEEE802．15．4ll引，物理層實現OFDM調制，主通信節點收到含光伏測量應用數據的TCP／IP報文，通過6LoWPAN適配層對報文頭進行壓縮，由標準48個字節壓縮到5個字節，再將報文傳輸?shù)組AC層，MAC層按協議完成組幀后傳給PHY層，PHY層完成該層的組幀后發送給OFDM模塊，由其耦合到電力線上傳輸，報文流程結構如圖6所示。

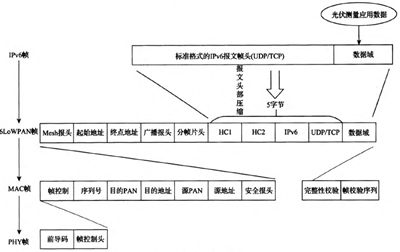

圖6報文流程結構

同時，考慮某些光伏測量應用數據較多，導致互操作單幀報文長度較長，而電力線作為一種非均勻分布的傳輸線，傳輸信道特性十分復雜，環境惡劣多變，不適合連續傳輸長報文，文獻[15]提出了一種分片重傳機制，化長為多短，確保電力線上的長幀報文的可靠傳輸。

3)高速性

傳統PLC通信技術，數據基于單頻率調制，傳輸速率最高只達到幾Kbps，難以滿足將來光伏測量系統各種高級應用的實現，基于G3一PLC的光伏測量體系通信終端采用OFDM技術，從頻段利用和調制方式兩方面提高數據傳輸速率：

①頻段方面

頻段劃分時引用正交頻分復用技術，相同帶寬條件下增加劃分子載波的個數，最大化提高頻帶利用率，如果用N表示劃分子載波的個數，r表示OFDM符號的持續時間(周期)，di(i=0，1，2，......，N一1)表示分配給每個子信道的數據符號，i表示第i個子載波的載波頻率，矩形函數rect(t)=1，ItI≤T／2，則從t=t，開始的OFDM符號式(1)所示，由公式可見一個OFDM符號由劃分的Ⅳ個子載波疊加而成。

②調制方式

子載波劃分完成后，傳輸數據依據當前選用的調制方式按比特分配到子載波上，基于G3一PLC的通信終端包含調制方式有DBPSK，DQPSK，D8PSK3種方式，對應的調制方式編碼星座圖如圖7所示。

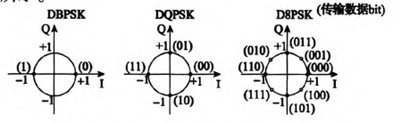

圖7調制方式編碼星座圖

調制方式將傳輸數據按照?qǐng)D8的星座圖映射到各子載波的幅度和相位上，通信終端具體選擇何種調制方式依據當前光伏測量系統中的交直流電力線環境而定，惡劣時，自適應DBPSK方式，降低速率保證傳輸可靠，正常優良時，自適應DQPSK或D8PSK，提高傳輸速率。

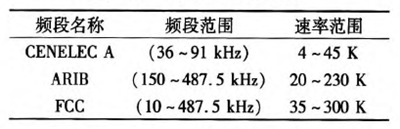

本文設計的基于G3一PLC通信終端可支持多種頻段，實際應用中通過更新芯片對應的固件來實現，不過同一個光伏測量系統通信網絡只能應用在一種頻段下，表1給出了通信終端支持的頻段和對應的傳輸速率范圍。

表1不同頻段的傳輸速率對比

4)安全性

目前應用光伏測量體系，不管是有線方式還是無線方式，信息交互均未進行安全認證，各組件之間的數據交互安全性得不到可靠保障，本文中基于G3一PLc技術的通信終端在組網開始階段先對所有申請加入網絡的子節點設備進行安全認證，在鑒別認證成功后建立安全通信信道，分配網絡PANID和設備標識ID，未認證的和認證失敗的子設備無法獲取對應的ID，不能和主節點進行數據通信，保障后續數據報文傳輸?shù)陌踩?，安全認證流程在各通信終端的6LoWPAN適配層完成，內部硬件集成AES．128加密引擎為認證提供算法支持，具體應用中的認證流程為：

①光伏測量系統通信終端主節點初始化成功后，基于系統的交直流電力線形成一個PAN—ID標識的局域網。

②光伏組件旁通信終端上電后，通過交直流電力線，發起request請求，申請加入網絡。

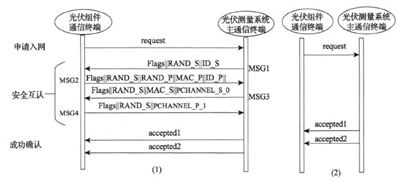

③通信終端主節點收到請求后發起EAP—PSK認證流程，和請求入網的通信終端通過4條MSG報文完成認證，如圖8中(1)所示，MSG報文中Flags為EAP協議的報頭部分，ID—S、ID—P為預設的EUI-64 MAC地址，RAND_P和RAND—S分別為主子節點生成的128bit隨機數，報文中認證碼的計算方式見式(2)和(3)：MAC—S=CMAC—AES-128(AK，ID—S RAND—P) (2)MAC_P=CMAC—AES一128(AK，ID—P ID—SRAND—SIIRAND—P) (3)第3條和第4條MSG消息報文中還包含了EAP．PSK的消息擴展部分，包含了認證的單步結果和需交換的信息，如主節點分發的GMK密鑰等。

④主通信終端和請求入網的通信終端通過4條MSG報文互相認證后，確認了請求人網的通信終端安全合法性，主通信終端發送兩條accepted消息結束認證過程，acceptedl表示認證流程已完成，建立了安全通信信道，accepted2則根據當前網絡分配給子設備對應的網絡PAN ID和設備標識ID，用以后續數據通信尋址。

另外，在某些對安全性要求不太高的環境中，安全認證也可簡化，不進行EAP—PSK相互認證協議，提高組網速度，流程如圖8中的(2)所示。在光伏測量體系通信網絡中，可依據現場實際應用情況靈活選擇其中一種認證方式：

圖8組網安全認證流程

5.組網驗證

為驗證基于G3一PLC的光伏測量體系通信網絡特性，需實際展開組網和通信能力測試，本文基于實際的10 kW光伏發電系統和室內用電交流系統搭建測試環境，10 kW光伏發電系統位于樓頂，系統由光伏電池陣列、兩臺匯流箱和一臺逆變器組成，并網接人樓層內380 V照明用電電路，光伏測量通信網絡基于光伏系統的直流電力線和樓內的交流電力線而建，包含1主12子通信終端，各通信終端接人位置和通信數據如表2所示。

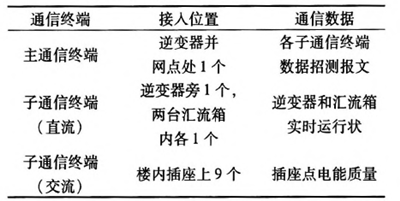

表2光伏測量通信網絡測試環境

5．1動態自適應mesh組網測試

首先位于逆變器并網點插座處的主通信終端上電初始化形成具有唯一標識的局域網，其他位于交直流電力線上的子通信終端上電發送請求加入網絡，主子終端安全認證通過后建立安全信道，各子通信終端獲得主通信終端分配的網內唯一標識ID，實際上電測試各子通信終端均通過安全認證加人網絡，具體分配的網絡內ID如下：

逆變器旁子通信終端：ID=0x08匯流箱內兩個子通信終端：ID=0x02，0x09插座上9個子通信終端：ID=0x18，0x07，0x12，0x16，0x13，0x03，0x10，x014，0x17圖9所示為實驗中12個子節點組網成功后的網絡拓?fù)鋱D，直流電力線和交流電力線上的通信終端通過耦合點形成同一網絡，最大路由深度為3跳，其路由路徑選擇較均勻，各節點承載均衡，在數據通信時能提供可靠穩定的網絡保障。

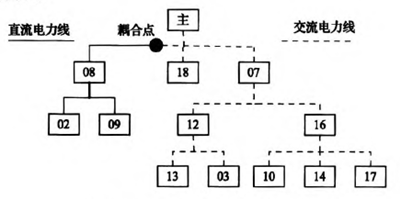

圖9 mesh網絡自適應拓?fù)?/font>

由圖9的拓?fù)鋱D可知，各子通信終端的路徑深度不同，存在路由路徑選擇和修復問題，為保障安全信道內的數據可靠傳輸，基于G3一PLC的通信終端路由技術和修復過程基于“6LoWPAN Ad Hoc OnDemand Distance Vector Routing(LOAD)”路由標準¨6’17 J。路由只在有數據報文發送時候才觸發，通過路由消息報文實現，不會單獨主動觸發，同時針對應電力線信道的自身特點，文獻[18]提出適應電力線組網的LOADng技術，在原來的LOAD基礎上增加了非對稱路由路徑選擇，減少路由廣播報文的發送等修改，保證了光伏通信網絡的穩定性和可靠性，路由路徑的選擇通過路由廣播報文RREQ中的路由代價Lcosr值來判斷，Lcosr則有相鄰節點的鏈接代價疊加而來，算法如式(4)所示：

5．2通信測試

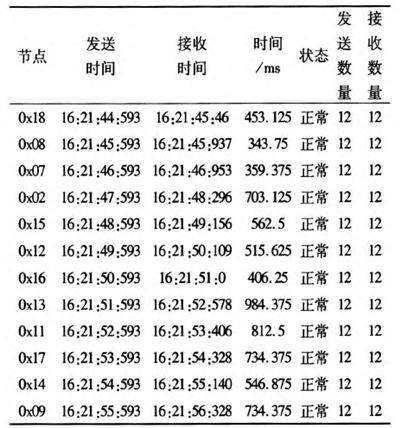

分布在各組件旁的子通信終端安全認證加人網絡組網成功后，上位機軟件模擬主站通過并網點的主通信終端分別對各子通信終端進行數據招測通信測試，直流電力線上各終端返回的是光伏組件的實時運行狀態數據，交流電力線上各終端返回的是插座點的當前電能質量數據，測試結果如表3所示，每個節點數據傳輸報文長度為250 bytes，點對點的傳輸報文來回時間為343．75 ms，扣除報文經過上位機測試平臺的串口，主子節點MCU對應的端口接收時間和幀處理時間，測試中端口波特率設定為115 200 bps，因此一幀報文通過端口的時間大約為22 ms，主子節點軟件中幀等待時間設置為100 ms因此可計算出報文在電力線上單向傳輸時間為39 ms，對應得出報文在當前自適應調制模式下的傳輸率為64 Kbps，符合前面所作的速率分析。且發送接收數據包未出現丟失現象，網絡可靠性較強。

表3數據通信結果

同時，在網絡中某個節點發生故障時，原本路由是使用該節點的其他節點也會自動修復路徑，選擇其相鄰的其他節點代替，有效保障了數據傳輸?shù)姆€(wěn)定性，實驗的結果表明基于G3一PLC的自適應組網系統能夠?yàn)楣夥鼫y(cè)量體系提供高速，穩定，抗干擾性強的雙向通信網絡。

6.結論

本文展開對適合光伏測量體系通信組網技術的研究，引入OFDM技術，基于G3一PLC標準，開發滿足組網需求的主子通信接人終端，研究其各項特性，實現光伏系統內各組件的網絡化互聯，解決了現有通信方式存在的中存在的不穩定、接線復雜、速度低、可靠性差等缺點，匹配了上層主站系統高級應用功能的實現的通信技術需求，結合mesh網絡拓?fù)洹⒙酚杉夹g(shù)，研究網絡自適應組網能力，提供穩定健壯的網絡環境和高速可靠的數據傳輸，為光伏測量體系的實現提供技術基礎，也為智能電網通信接人技術提供一種有效可行的參考方案。
