     可轉位刀片


　　在可轉位刀片的批量生產方面，勇克集團Platemat機床的表現是無與倫比的。靈活性、高速度和耐用度奠定了Platemat機床解決方案高品質的基礎。

　　起初，Platemat是受客戶委托研發的機床類型，它是位于諾德拉赫的勇克集團擁有的第一臺可轉位刀片磨削機床。勇克集團對此項技術不斷改進完善，目前該機床主要適用于ISO標準幾何形狀的刀片周邊磨削，重點應用于大批量刀片磨削加工領域。

　　此機床最大的優勢在于，一次裝夾即可完成對可轉位刀片周邊和負倒角的磨削加工。借助于四個插補聯動軸，可以對各種磨削工藝流程進行高精度操作，并實現圓弧和后角的多樣性。

　　值得一提的是，除了ISO標準幾何形狀，Platemat機床也可以磨削特殊幾何形狀，勇克周邊磨削使可轉位刀片凸形及凹形工藝成為可能。勇克技術市場部工作人員Johannes Burkart說：“我們的客戶對Platemat機床磨削出來的可轉位刀片非常滿意。”

　　粗磨砂輪與精磨砂輪

　　與其他機床生產商不同，勇克專家們在PLATEMAT機床上并沒有選擇杯型砂輪，而是使用安裝在B軸上的粗磨砂輪和精磨砂輪。對工件進行磨削加工時，首先由粗磨砂輪進行高速去余量磨削，然后由精磨砂輪進行精細加工并對工件表面進行拋光。與杯型砂輪相比，周邊磨削工序可以通過極小的工件接觸面加工出更精細的刃口，因此也能更好地保證切削刃的高質量。

　　此外，在生產磨削余量較大的可轉位刀片時，可以使用粗磨砂輪采用“Grind-to-Size”加工方案。這樣，一件毛坯件即可磨削出不同幾何形狀的工件，無需在支架上放置不同的毛坯件。在磨削多種幾何形狀工件時，勇克獨特的周邊磨削技術可以縮短生產時間，從而將生產效率提高了近60%：“因此可以說，勇克集團提供了生產效率最高的可轉位刀片大批量磨削加工方案。”勇克集團也在和客戶一同研發CBN和陶瓷材質的可轉位刀片磨削砂輪技術。

　　勇克機床可以用于一體化的生產方案，通過外圍設備與自動化解決方案的簡單對接，勇克機床可以適用于所有客戶，這不僅能保證工件的高質量，同時也不失為一個經濟的選擇。

　　JUWOP/SG軟件優點

　　擁有JUWOP/SG集成軟件包是Platemat顯著特點之一。通過參數描述，此軟件可以使控制系統與機床相互協調作用。只需輸入少量參數，即可對刀片磨削工序進行定義并對數控磨削程序進行計算，方便用戶操作。非標準輪廓可以采用多種方式編程，比如可以通過設置精確的起點和終點數據，或通過編程系統對邊或面進行定位，并計算出交點位置。JUWOP/VG模式還可以進行加工過程三維模擬演示。

　　Platemat機床特點

　　§通過使用兩片砂輪進行粗精磨，從而實現最短的加工時間

　　§全自動修整裝置可以節省人工成本

　　§通過新型裝夾系統保證工件的快速自動化更換

　　§安全的工件輪廓程序設計以及借助于JUWOP/VG軟件包對刀片磨削工序的定義

　　§借助于可視化軟件JUWOP/VG進行包括碰撞測試在內的3D模擬演示，以實現最高的機床可用性

　　§重量在150g以內的工件可以進行自動化換裝

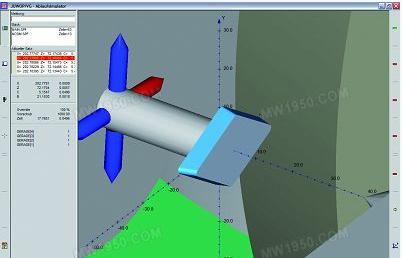

    圖片1.使用JUWOP/VG進行加工過程的三維模擬

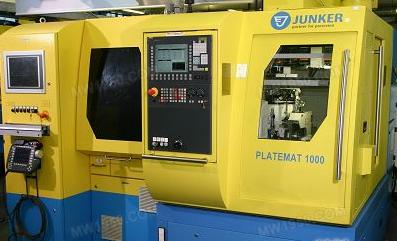

    圖片2.Platemat機床是勇克集團不斷完善的機床方案，對客戶來說，是集靈活高效于一體的加工系統

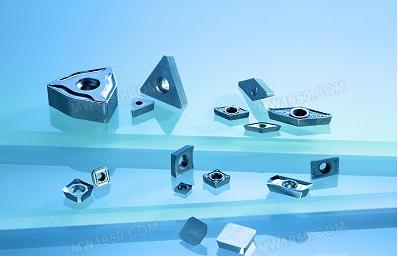

    圖片3.Platemat機床的工件磨削范圍相當廣泛，可以磨削很多幾何形狀，如：三角形、四方形、正方形、長菱形、六邊形、圓形

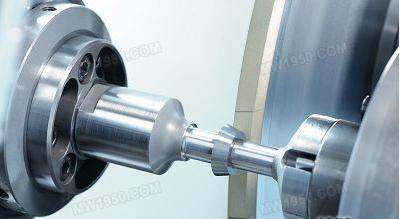

     圖片4.裝夾與生產：Platemat可以通過一次裝夾進行刀片加工——高速且高效
