        摘要：  本文主要介紹基于FANUC系統上自動行程潤滑的應用。

      關鍵詞：FANUC系統、行程潤滑

       引言：

      數控機床是集機械、電氣、液壓于一身的高速、高精度、高效率的加工設備，擁有較高的自動化水平，有利于提高機械加工生產效率，如今以廣泛運用于加工、石油、汽車等領域。而數控機床的保養，可靠運行、維修，以及如何延長使用壽命，是機床制造廠家和廣大用戶密切關注的問題。其中機床導軌、絲杠等機械部件能否充分潤滑是至關重要的，行程潤滑的提出就是基于我國數控機床的發展及用戶對機床本身性能及保養而提出的。

      以往數控機床大都采用手動潤滑或定時潤滑，其中手動潤滑費時費事，直接影響到加工效率，而定時潤滑在機床上電后不加工的狀態下也潤滑，造成了不必要的浪費，增加了成本。我們知道，機床在一次充分潤滑后，會在導軌、絲杠等機械部件上形成一層薄薄的油膜，當機床進給軸來回移動時，油膜會由于摩擦逐漸被消耗掉，通過經驗可以得知進給軸來回移動多少有效行程，需要再次潤滑一次。利用這個原理可以規定一個最大行程，當進給軸來回移動的有效行程超過最大值時，就啟動潤滑泵（潤滑時間用戶可自行設定），我們稱之為“行程潤滑”，關鍵問題就在于如何獲得進給軸移動距離的數據。

      FANUC數控系統提供了一個特殊的功能，“窗口功能”，它是一條PLC編程功能指令，CNC的數據可以通過它進行讀和寫，讀寫的內容由功能指令代碼來決定，當代碼為“28”時，窗口功能讀取的就是各進給軸的機械坐標值。當然讀取的數據還需作進一步處理，才可用于潤滑的自動控制，下面就工作原理和部分PLC程序作簡要說明。

       1、工作原理：

      如右圖所示，當進給軸由A點向B點正向移動的同時讀取A點的坐標值，并存到1#寄存器，當進給軸由B點向A點負向移動的同時讀取B點的坐標值，并存到2#寄存器，然后每當反向移動的同時，讓2#寄存器的數值減1#寄存器的數值并存到3#寄存器中，即2#－1#＝3#，同時再把3#寄存器每次得到的差值累加到4#寄存器中，那么4#寄存器中的數據就是進給軸移動的有效行程值，最后拿4#寄存器中的數據與5#寄存器中設定的參考數據進行比較，當4#≥5#時，就啟動潤滑泵，同時把1#、2#、3#、4#寄存器的數據清零，直到潤滑延時到達由計時器設定的值，以上寄存器開始重新記數。由于以上數據的采集是在進給軸反向移動的瞬間，而在移動過程中是不運算的，所以此功能所得到的數據存在誤差，最大誤差就是進給軸的最大行程。當然此誤差對于行程潤滑的設定值來說可以忽略不記，或者用戶可以把誤差考慮進去，減小潤滑的設定值即可。

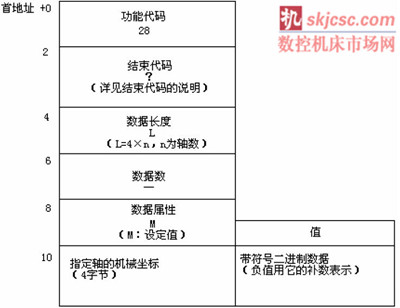

      窗口功能指令數據格式如下所示：
      首地址給定的是功能代碼“28”，表示此指令的功能是讀取進給軸的機械坐標值；
      數據屬性M：當M＝－1時，讀取所有進給軸數據；當M＝n(n為自然數)時，只讀取n號進給軸的數據；
      10號地址就是個進給軸的機械坐標數據區(每個軸的數據為4個字節)。



        2、PLC程序：

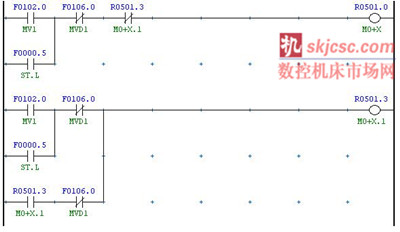

      上圖為第一軸(即X軸)正向移動時的脈沖信號PLC程序，其周期為PLC的一個掃描周期。其中F102.0為第一軸移動中信號，當它為0時，表示第一軸處于禁止?fàn)顟B(tài)，為1時表示第一軸處于移動狀態。F106.0為第一軸移動方向信號，當它為0時，表示第一軸處于正向移動狀態，為1時表示第一軸處于負向移動狀態。最后生成第一軸成正向移動脈沖信號R501.0。

      同理可以生成第一軸負向移動脈沖信號以及第二軸正、負移動脈沖信號。


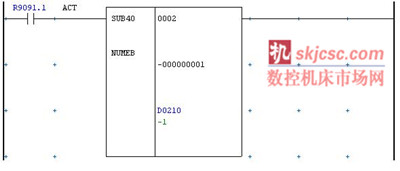

      由于窗口功能指令中的功能代碼和數據屬性是唯一的，所以用上圖指令把數值直接寫入到相應的數據區，使用戶不會因誤操作修改數據，而使此功能失效。其中R9091.1為系統默認的常“1”信號。

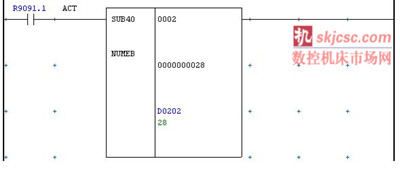

       上圖為調用窗口功能指令，并定義首地址為D202，那么根據數據格式的規定，第一軸的機械坐標值存儲在D212(4個字節)，第二軸的機械坐標值存儲在D216。

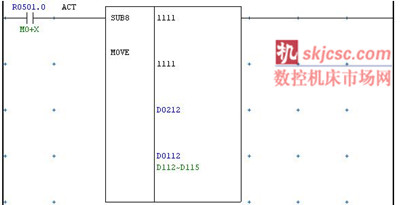

       當?shù)谝惠S的正向移動脈沖信號為1時，把讀取的機械坐標值存儲到D112(1#寄存器)中，同樣當?shù)谝惠S的負向移動脈沖信號為1時，把讀取的機械坐標值存儲到D116(2#寄存器)中。

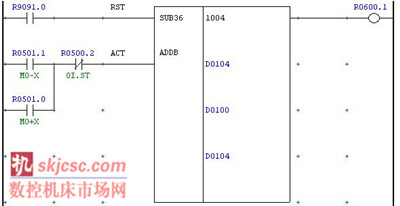

       只要有反向移動信號，就把坐標差值D116－D112存儲到D100(3#寄存器)中(如圖1所示)，同時把D100的數值累加到D104中(如圖2所示)。

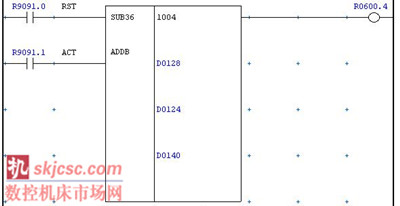

      相同原理把第二軸的移動距離差值累加到D124中，并與第一軸距離值(由于第一軸是直徑編程，所以D104的數值還需除以2，并存儲到D128中，即D104÷2＝D128)相加，并存儲到D140(4#寄存器)中(如圖3所示)。

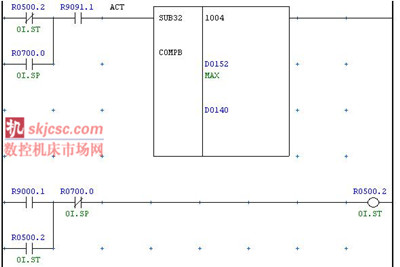

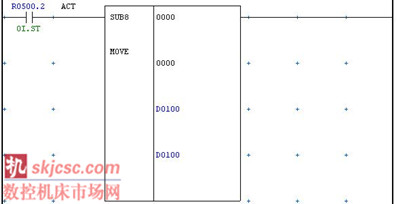

       如上圖所示，把D140中所有進給軸的有效行程數據與行程設定值D152(5#寄存器)進行比較。當D140≥D152時，系統信號R9000.1為1，從而啟動潤滑(R500.2)，同時用下圖指令把中間運算的所有寄存器清零。

      具體潤滑的時間由下圖的計時指令來完成，用戶可以根據具體情況更改潤滑時間T40(單位：ms)以及行程距離D152(單位：μ)的值，以滿足數控機床的潤滑需求。

      此行程潤滑功能已廣泛應用于我公司的HTC、VTC、CAK等系列數控機床，并得到了各廠家領導及一線操作者的廣泛認可。（文自：沈陽第一機床廠技術部）
