AK31數控轉塔刀架故障維修實例分析
2015-12-1 來源：數控機床市場網 作者：蘇州工業職業技術學院 王勇 邢晨祥
【摘要】 以AK31數控轉塔刀架為例，闡述轉塔刀架的結構、傳動原理及控制時序和工作過程，通過兩個維修與改造實例，從刀架的工作過程、控制原理著手，闡述轉塔刀架故障的診斷思路與技巧。
【關鍵詞】 AK31數控轉塔刀架；故障分析；維修
1 引言
我院有4臺長城機床廠生產的CK7150A斜床身數控車，數控系統為FANUC 0I-TC，數控刀架為煙臺AK31轉塔刀架，它的刀位是都通過編碼器檢測的，可以同時容納12把刀。這些數控刀架現已使用近8年了，陸陸續續出現了一些故障，有涉及到機械部分的，有涉及到電氣部分的，有涉及到控制部分的，因此，要想及時排除故障，必須搞清楚數控轉塔刀架的結構、傳動原理、工作過程以及控制時序，才能快速的分析故障，找到造成故障的原因并排除。現以AK31數控轉塔刀架為例，結合本人維修的故障實例進行分析，給出AK31數控轉塔刀架常見故障診斷方法，通過對這些故障實例進行分析和排除，希望對其他型號的數控轉塔刀架的維修有所幫助。
2 AK31刀架的結構及工作流程

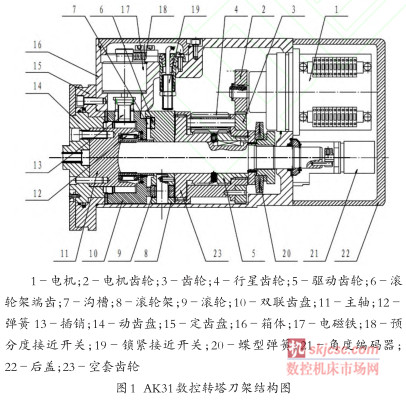

圖1所示為AK31數控轉塔刀架結構圖，該刀架采用三聯齒盤作為分度定位元件。由電機驅動后，通過一對齒輪和一套行星齒輪系進行分度運動。其工作流程圖見圖2。
3 刀架電器部件分布圖

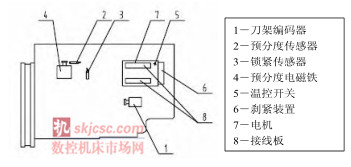

刀架電器部件分布圖見圖3。
圖 3 AK31 數控轉塔刀架電器部分分布圖
（1） 電機：刀架電機是由電動機、制動器、熱保護器組成一體的三相力矩電機，制動器裝在電動機后端蓋上，制動器的內腔為電機軸承室。
（2） 制動器：制動器線圈電壓為直流24V，通電時為剎緊狀態，斷電時松開狀態。當電機運行時必須斷電，電機停機時通電制動。
（3） 溫控開關：電機定子線圈上裝有溫控開關。溫度低于120度時為閉合狀態，溫度高于120度時為斷開狀態。
4 運行信號波形圖及說明
4.1 運行信號波形圖

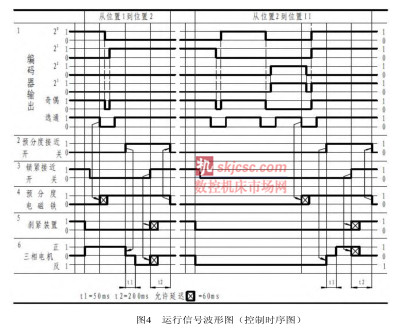

運行信號波形圖見圖4。
4.2 運行過程說明
運行信號波形圖畫出了刀架順時針方向由位置1到位置2和逆時針方向由位置2到位置II回轉所遵循的控制進序。刀架轉位時，剎車電磁線圈先失電釋放，然后給刀架電機提供三相電（注意一開始接電的相序），根據最短路徑原則選擇電機旋轉的方向。當?shù)段痪幋a器前一個工位的選通信號低電平到達時，則立即給預分度電磁鐵提供24V電壓。預分度電磁吸鐵得電后， 電磁鐵銷插入主軸等分鍵槽內，刀架轉動被迫停止，預分度傳感器發出信號 （由低電平變?yōu)楦唠娖剑瑪?shù)控系統收到預分度傳感器發出信號后，系統命令刀架電機停止轉動，然后再延時50ms，刀架電機反轉交流接觸器得電使刀架電機反轉，為了使刀架鎖緊定位。
刀架鎖緊定位后，鎖緊傳感器發出信號（由低電平變?yōu)楦唠娖剑?shù)控系統收到鎖緊傳感器發出的信號后， 立刻讓刀架電機反轉交流接觸器失電，刀架電機停轉，剎車電磁線圈得電 將刀架電機鎖住，以防止因慣性再旋轉。
鎖緊傳感器發出信號后，數控系統應進行當前刀位與指令刀位對比檢測，如果相同，就可以繼續執行下面的加工程序，如果不同出現相應的報警顯示換刀沒有成功或者刀位錯誤。
注意：如果刀架在換刀過程中突然停電了，或者因為突發事件工人拍下了急停按鈕，導致?lián)Q刀中途停止，一旦來電或排除急停后，換刀時一定要按照停止前的運動方向來進行換刀操作。
5 轉塔刀架故障維修與改造實例
5.1 實例一
（1） 故障現象
一臺配置Fanuc 0I-TC的CK7150A數控車床，采用12工位轉塔刀架（型號為AK31）在執行換刀指令時，無論是自動還是手動位置，刀架轉動不停，且刀架無鎖緊動作。屏幕上顯示1040報警（刀架位置錯誤報警）或1020 （沒有刀架鎖緊信號報警），我用相機拍下來的報警圖片，如圖5所示。
（2） 分析與處理過程
根據常見的轉塔刀架簡單工作原理[3]，刀架的工作過程一般分為四步，刀架轉塔抬起、轉塔旋轉、刀位號判別和轉塔定位鎖緊。當數控系統接收到換刀指令后，首先通過PLC控制電機使轉塔抬起，然后帶動轉塔旋轉，同時刀位編碼器向系統發送刀位編碼信號，由系統進行刀位判別，當指令刀位與實際刀位相符時，轉塔停止轉動，執行定位動作，電機反轉鎖緊轉塔，換刀過程結束。
AK31轉塔刀架換刀過程要復雜得多，各部分的動作都有嚴格的時序關系，圖4是AK31電動轉塔刀架換刀時序圖，前一部分是從刀位1換到刀位2，后一部分是從刀位2換到刀位1。從刀位1換到刀位2，當PLC應用程序接收到數控系統發出的換刀指令后，首先根據當前的刀具位置確定出就近旋轉到目標刀具的方向，刀架制動松開，啟動電機按判定的方向轉動，同時檢測刀位編碼器發出實際刀位信號和選通信號。當選通信號由1變?yōu)?，即選通信號下降沿出現，PLC程序控制預分度電磁鐵通電動作，這時PLC程序監控分度開關的上升沿，直到分度插銷插入機械停止槽。分度開關信號的上升沿出現，電機立即停止轉動，經延時后控制電機向相反方向轉動。這時刀架轉塔進入鎖緊過程，一旦鎖緊開關由0變?yōu)?，即鎖緊開關信號的上升沿出現，電機停止轉動，經延時轉塔制動，預分度電磁鐵斷電釋放。為了說明得更清楚明了一些，用圖2流程圖說明整個換刀過程。
遵照先機械后電氣，先簡單后復雜的檢修原則。先檢查機械部分，部分機械動作比較正常。從故障現象仔細分析，機械故障發生的可能性較小了，刀架本身電氣故障發生的可能性比較大。所以應先從電氣故障分析入手，在轉塔刀架控制信號中，電機轉動、電機制動、預分度電磁鐵動作是數控系統對刀架的控制信號；刀具位置編碼、分度開關、鎖緊開關是刀架的反饋信號。刀架能轉動，說明數控系統對刀架電機的控制是對的，刀架轉動不停、刀架無鎖緊動作在于不能完成預定位。顯然，根據以上工作原理分析，不能完成預定位是刀架的故障原因所在了。
影響刀架分度定位的主要部件是刀具位置編碼器、分度開關、預分度電磁鐵、插銷，其中任何一個環節存在問題，都將影響到刀架的預定位。在不拆卸轉塔刀架的情況下，手動控制電機的轉動、制動，通/ 斷預分度電磁鐵24伏直流電源，觀察電機、制動器、電磁鐵、刀具位置編碼器、及插銷的工作情況，發現有時從1號刀換到2號刀都能使電機轉動，偶爾不能轉動。按機床控制面板上的 Diagnosis鍵，在線監控PLC運行狀態，觀察各輸入、輸出點的通斷情況。發現刀架鎖緊接近開關（使用說明書上刀架鎖緊接近開關編號為X6.6）X6.6始終為1，正常情況下，轉塔刀架在沒有伸出機械禿圓環時此信號應為0，說明鎖緊接近開關的位置有所變化，需要往上調整一點，調整方法如下：
如圖6，移去頂蓋，擰下螺釘40，卸下支架41，去掉后蓋，卸下接線板支架，拆下鎖緊開關的接線。擰下螺母42，卸下鎖緊接近開關。根據V值調整Z值以保證P值為0.8MM: （P）0.8=V-Z，V、Z的值是通過測量獲得的。測量V值時， 滾輪架的扇形面必須與接近開關正對，即刀架在鎖緊狀態下。若不在此狀態下，請手動旋轉使?jié)L輪架達到與接近開關正對，然后將螺母42擰在開關上，裝上支架41，將開關接線練到接線板上。接近開關的指燈可通過支架的小孔觀察到，在鎖緊狀態下，指示燈亮，這時蓋上后蓋和頂蓋。
將鎖緊接近開關調整好后，試機，驚喜發現刀架電機在反方向轉動時能機械鎖緊，僅正轉時不能鎖緊。最仔細檢查發現，插銷在反轉時不能插入機械停止槽內。仔細檢查發現，插銷磨損較厲害（如圖7所示）。插銷一插入就滑出來，根本無法正常插入機械停止槽內，取下插銷， 補焊研磨。裝機后試車，刀架正反都能機械鎖緊刀盤。
5.2 實例二
（1） 故障現象
一臺配置Fanuc 0I-TC的CK7150A數控車床，采用AK31型數控刀架，在執行自動加工時，當2號加工完了，然后下一把刀是3號刀來加工，但是沒有換到3號刀還是2號刀繼續加工的，導致撞刀，于是切換到手動換刀模式，換5號刀，實際也是5號刀，再換到3號刀，刀架實際上轉到2號刀沒有任何報警，其它7把刀均換刀正常。
（2） 分析與處理過程

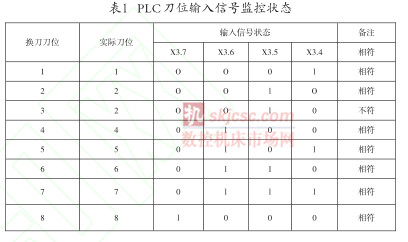

由電氣原理圖可知，其二進制絕對值編碼器的刀位輸出信號與系統輸入信號對應關系分別為 0 位對應 X3.4、1 位對應X3.5、 2位對應X3.6、3位對應X3.7。打開FANUC PMC DGN輸入輸出信號監控畫面，然后手動按換刀按鈕，換刀刀位、實際刀位與刀位信號輸入狀態對應關系見表l。由表l可見，當換3號刀時，實際上換到2號刀去了，其3號刀的信號狀態實際值應為“0011”，而實際上顯示 “0010”，編碼器的3號刀輸出信號有誤。刀架預分度接近開關信號X3.0、鎖緊接近開關信號X3.1及電機過熱檢測信號X3.2的狀態都正常。如果換刀刀位比實際刀位都滯后或提前相同數量刀位的換刀出錯狀況。我們可以調整編碼器位置或更改加工程序刀號來解決。而此次換刀只有1個刀位換刀出錯，其它7個刀位均正常，則有可能是刀位編碼器信號線斷線、短路、脫落、虛接，用萬用表測了測沒有什么異常現象。然后檢查編碼器相關信號到電氣箱輸入輸出信號轉換板之間的連線，也沒有什么問題，因此初步判斷編碼器可能有問題。因為編碼屬于精密光學部件，不宜拆開維修，于是更換了JXG—Y—P型刀架編碼器，試換刀正常。
6 總結
AK31數控轉塔刀架出現各種故障在所難免，故如何快速準確地排除故障成為最關鍵的問題。文中結合AK31數控轉塔刀架的傳動原理、工作流程、運行信號時序圖，通過兩個維修與改造實例分析了轉塔刀架故障排查的思路，并提出適當?shù)木S修與改造方法，為相關工程技術人員提供一定的參考和借鑒。
