航空航天產品中的刀具應用

2014-7-1 來源：數控機床市場網 作者：孫健謝華

摘要:隨著航空航天產品的不斷升級，各類航空鋁合金、鎳基合金以及鈦合金等難加工材料的廣泛使用，大大增加了航空航天產品的制造難度。許多設備或工藝無法解決的問題，可以通過選擇合適的刀具來解決。

關鍵詞:航空航天鈦合金變形硬質合金

隨著航空航天產品的不斷升級，對于材料的要求也越來越高，各類航空鋁合金、鎳基合金以及鈦合金，已經成為了航空航天產品的首選材料。但此類材料特別難加工，大大增加了航空航天產品的制造難度。此時，一些設備或工藝無法解決的加工難題以及生產效率問題，可以通過選擇合適的刀具來解決。以我公司承接的航空航天產品自制硬質合金刀具為例，介紹在航空航天產品中刀具的實際應用。

1 刀具結構應用

1． 1 靜止葉片加工難點工藝分析

以靜止葉片(圖1) 為例，其材質為鈦合金TC4，是非常典型的難加工產品。使用常規鈦合金硬質合金刀具加工時出現了產品嚴重變形、刀具磨損快等問題。

產品的加工工藝難點是:

(1) 工件材質為鈦合金 ( TC4)，硬度為320HBW，鈦合金的硬度小于 350HBW 時，切削加工特別困難，加工時容易出現粘刀現象，刃口積屑瘤大量堆積，導致排屑不暢，切削熱堆積，造成葉片受熱變形。

(2)葉片型線部分最厚處約 1 mm，最薄處約0．1 mm，加工時極易產生振動，易變形，而產品要求變形量不得大于 0．12 mm。

1． 2 刀具結構設計

通過以上的分析可以看出，加工中存在的最大問題有兩點:熱變形和振動變形。針對產生變形的原因不同，我們?cè)诘毒咴O(shè)計時也有著不同的結構設計。

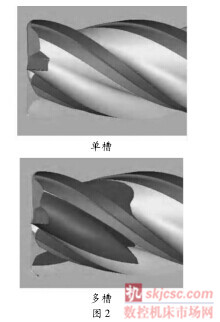

(1) 熱變形:調整刀具幾何角度、精拋光刀具槽型前刀面以及多槽型結構設計。加工鈦合金的硬質合金刀具前角范圍一般在5°～15°，因?yàn)榇舜稳~片的材料偏軟，粘刀嚴重，在刀具前角的選擇上，我們選擇了一個偏大的前角12°(鈦合金刀具常見前角為 6° ～10°)，讓刀具刃口變的更鋒利，提高刀具切削能力;而且，對槽型前刀面進行了一個精拋光處理，一般刀具的槽型粗糙度在 Ra0．8 μm ～ Ra0．4 μm，這次我們使用D20 砂輪精拋光刀具前刀面，前刀面粗糙度達到了 Ra0．2 μm，減小了鐵屑與刀具前刀面的摩擦力，降低了切削熱在刀具上的堆積;同時，在刃口6 mm ～8 mm 的長度上增加一個副槽(見圖 2)，在保證其刀具剛性的同時增加其容屑空間，保證排屑順暢。

振動變形:不等槽型、不等螺旋以及減震帶結構設計。將等分槽型設計為 85°、90°、85°、90°不等分槽型(見圖 3)，螺旋角設計為 39°、36°39°、36°不等分螺旋(見圖 4)。這樣的“雙不等” 設計，使刀具在加工中每個刃口的切入時間和切入角度都不同，有效消除在切削過程中產生的低頻率振動，起到減小加工振動變形的作用。

同時，在刀具的后刀面上刃磨出 0． 05 mm ～0． 10 mm 的減震刃帶(圖 4)，增加刀具后刀面在工件上的支持面積，增加后刀面上的摩擦阻力，也能起到消除振動作用。

1． 3 實用效果比對

表 1 是常規鈦合金刀具和定制鈦合金刀具加工靜止葉片的實用對比情況。

表 1 兩種刀具加工靜止葉片的實用對比情況

從表 1 可以看出，結構改進后的刀具成功解決了問題，達到了我們預期的目標。

2 刀具材料應用

2． 1C 型框刀具工藝分析

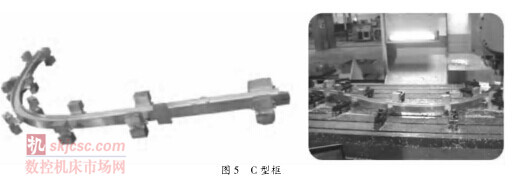

以 C 型框(見圖5)為例，改變刀具材質，將高速鋼刀具替換為硬質合金刀具，達到提高生產效率，提升產品質量的目的。對 C 型框刀具的工藝分析如下:

(1)C 型框加工時金屬去除量達到 80% 以上，為了提高加工效率，粗加工時吃刀量大，要求刀具剛性好，且要有一定的韌性。

(2)C 型框材質為航空鋁合金，比一般的鋁合金硬得多，且鋁件加工的切屑細小，要求刀具材料的耐磨性好。

(3)鋁合金在加工中的切削溫度大概在 300～400℃，刀具的熱硬性直接影響到刀具的使用壽命，要求刀具材料要有較高的熱硬性。

2． 2硬質合金性能分析

從 C 型框刀具的工藝性分析看，所選擇的刀具材料必須同時滿足剛性好、硬度高和熱硬性較高等特點。下面我們分析一下硬質合金是否能滿足加工的需要。

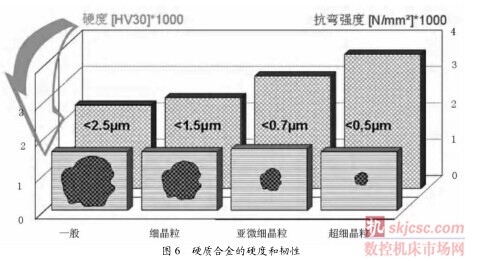

(1)硬質合金的剛性比高速鋼高，但在韌性上差一些。從圖中我們可以看到，硬質合金的晶粒度大小直接影響到硬質合金的韌性，晶粒越小，韌性越好。所以在為 C 型框挑選硬質合金刀具材料時，就應該選擇晶粒度最小的合金材料，也就是超細晶粒硬質合金。

(2)硬度高，則耐磨性就好，硬質合金的硬度可以達到 301 700HV(92HRA 左右)，比高速鋼的硬度要高出許多，所以硬質合金的耐磨性遠高于高速鋼。

(3)硬質合金的熱硬性可以達到 1 000°以上，而高速鋼的熱硬性僅為 600°左右，在熱硬性方面硬質合金也有巨大的優勢。通過以上分析，說明在加工 C 型框這類產品時，硬質合金材料完全可以替代高速鋼。實際加工也證明了，使用硬質合金刀具比高速鋼刀具有著更高的生產效率和更好的產品質量。

2． 3實用效果對比

表 2 是以 D32 的刀具為例加工 C 型框的高速鋼刀具和硬質合金刀具的對比情況。
