針對普通鉆床夾具存在孔定位精度低，加工效率低的問題，設計了一種新型的雙向移動可旋轉鉆床夾具，介紹了該夾具的結構、工作原理和操作方法。該夾具可快速進行直線何圓周兩個方向的定位，省去了傳統劃線、找正等工序，提高了工資效率，降低了勞動強度，同時通過高精度的絲杠何科度盤能有效地保證孔的位置精度，具有較高的實用性和通用性。
引言
鉆床是常用的孔加工設備，分為臺式鉆床、立式鉆床和搖臂鉆床等幾類。臺式鉆床多用來加工直徑小于13mm的孔及螺紋孔，立式鉆床用來加工中、小直徑的孔及螺紋孔，對于大型工件多采用搖臂鉆床加工。
在立式鉆床和臺式鉆床加工孔時，通常先利用劃線工具在工件上劃出各孔位置線，再采用傳統臺虎鉗夾持工件，通過移動臺虎鉗，找正鉆頭與孔的相對位置進行鉆孔。 這種傳統的鉆床夾具主要存在以下兩方面問題：1）劃線與找正的隨機誤差，所以孔的定位精度低，同一批工件的尺寸集中度也比較差；2）輔助加工時間長，加工效率低。本文針對以上問題，設計了一種雙向移動可旋轉鉆床夾具。
1、雙向移動可旋轉鉆床夾具設計
1、1 夾具結構
雙向移動可旋轉鉆床夾具是一種結構緊湊、移動靈活的雙向移動可旋轉鉆床夾具裝置。如圖1所示，該夾具主要由以下幾部分組成：
1）地盤：包括固定地盤1和旋轉地盤2等；
2）下導軌:包括下軸導軌3，下軸絲杠4，下軸移動塊5，下軸螺母7等；
3）上導軌：包括上軸導軌6，上軸絲杠8，上軸螺母9，上軸移動塊10等；
4）工作臺：工作臺的直線行程可根據加工需要而定，一般為0--400mm。
該夾具可實現三個運動，且運動均有刻度盤定量去掉位移量。
a.圓周運動：轉達旋轉底盤2，帶動工作臺11做圓周運動；
b.左右直線運動：轉動下手柄13帶動下絲杠4旋轉，絲杠帶動工作臺11作左右運動，實現工件左右方向的直線運動；
c.前后直線運動：轉動上手柄14帶動上絲杠8旋轉，絲杠帶動工作臺11作前后運動，實現工件前后方向直線運動。

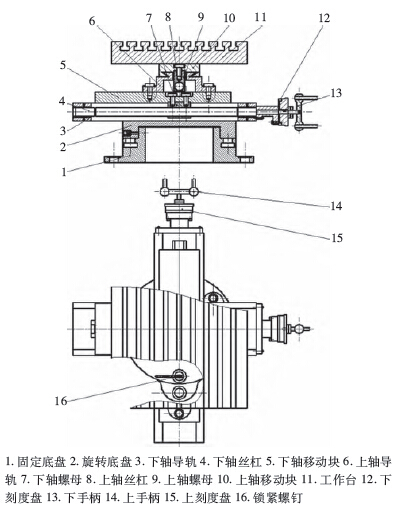

圖1 雙向移動可旋轉鉆床夾具結構圖
1.2 操作方法
使用時首先將本裝置固定在鉆床工作臺上，再將夾持工件的平口鉗或其他夾具固定在本裝置的工作臺上。通過定位元件確定孔系中基準孔（要加工的第一個孔）與鉆頭的相對位置，即可進行加工。
圖2 圓周分布孔
如圖3所示，加工孔具有矩形分布特征。通過轉動帶有刻度的手柄13、14可實現工作臺的前后和左右移動，從而完成具有矩形封板特征孔的加工
圖3 矩形分布孔
2、結論
雙向移動可旋轉鉆床夾具，可快速實現直線何圓周兩個方向的定位，省去了傳統劃線、找正等工序，提高了工作效率，降低了工人的勞動強度，同時通過高精度的絲杠和刻度能有效地保證孔的位置精度，因此該夾具具有較高的實用性和通用性。
