改進型快走絲線切割機床導電裝置設計

2017-6-15 來源：仲愷農業工程學院作者：熊平原，王毅，溫志鵬

摘要：DK7732 型線切割機為廣泛使用的快走絲電火花線切割機床，在實際加工過程中存在斷絲、導電塊出現割痕、張緊效果差、放電不均等不良現象，嚴重影響著線切割加工效率和零件表面質量。首先分析了該類機床在工作過程中出現的主要問題及原因；然后改變原有鉬絲與導電塊的接觸方式，采用鉬絲與導電輪滾動接觸方式進電，并構造三角形導輪穿絲系統，設計張緊調節機構，提高了導電裝置使用壽命和系統穩定性；最后通過實驗驗證了改進裝置的正確性和可靠性。

關鍵詞：線切割機床；導電裝置；技術改進

1.引言

DK7732 型電火花線切割機床是蘇州長風公司設計制造的一種快走絲機型，該設備主要用于對各類模具、電極、精密零部件制造、復雜型腔和曲面形體加工，具有加工精度高，光潔度高、切割速度快等特點。加工原理為：電極絲通過導電塊連接脈沖電源的負極，工件連接脈沖電源的正極，XY 工作臺由數控裝置控制，繞絲筒作正反向交替運動；電極絲和工件之間澆注工作液介質，當其距離足夠接近時，每個脈沖瞬間電壓擊穿介質，產生火花放電現象，逐步腐蝕工件，以達到切削成型目的，其工作原理圖如圖1 所示。傳統的線切割導電方式為電極絲與硬質合金導電塊直接接觸，電極絲在導電塊表面來回移動。在實際加工過程中，特別是切割鋁制工件時，容易出現斷絲、穩定性差等不良現象，嚴重影響著線切割加工效率和零件加工質量[1-5]。分析了 DK7732 線切割加工過程中的主要問題和原因，從導電接觸方式入手，探討提高加工效率和加工質量的有效方法和實現途徑。

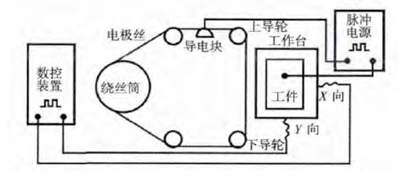

圖 1 DK7732 型線切割機床工作原理圖

2.主要問題分析

2.1 導電塊存在割痕

當切割工件厚度大于 60mm 或軟基材料時，發現鉬絲（電極絲）在逆向運動時，鉬絲與導電塊之間會有火花產生，火花大小不均勻，該現象雖然不會對設備產生其他的影響，但會導致線切割速度變得緩慢以及鉬絲、導電塊之間的損耗增大，尤其是在切割

鋁件、銅件時該損耗更加明顯[6]，并且在導電塊表面產生較深的溝槽，在安裝鉬絲或切割時該溝槽容易卡住鉬絲，增大切割阻力最終導致鉬絲被拉斷。

2.2 粘絲

在切割運行中，由于切割間隙內的蝕熔物不能及時排出，則降低了線切割機的放電能力，導致電蝕的速度要小于進給速度，容易形成短路，而當鉬絲與導電塊在接觸部位繼續放電時，控制系統就會錯誤判斷而繼續進給，鉬絲與工件之間就會產生一種純機械摩擦，造成工件的機械性拉傷以及鉬絲的快速摩損，形成“粘絲”損傷。

2.3 張緊效果差

傳統線切割機床張緊裝置是一個重力導輪[7]，安裝在繞絲筒和機架之間，鉬絲從下方繞過導輪線槽，依靠導輪重力壓住鉬絲，使鉬絲處于繃緊狀態，提高系統張緊力。在實際加工過程中，如果初始張緊力沒調整好，鉬絲跳動嚴重，極易出現脫絲，后續要重新穿絲，調節麻煩。同時，導輪支架沿導軌移動的距離較小，即在重力作用下張緊力所體現出的有效移動距離較小，張緊裝置的張緊效果較差。

2.4 放電不穩定

由于鉬絲與導電塊直接接觸，隨著加工時間的增加，鉬絲在一定程度上被拉長，系統張緊力降低，鉬絲運行不平穩[8-9]。同時鉬絲在逆向運行時，其產生的慣性作用，使得鉬絲與導電塊之間產生極小的間隙，而這間隙也會導致鉬絲與導電塊之間產生火花放電。由于這些放電現象的存在，使得傳遞到鉬絲與工件間的加工電流變小，正常切割部分放電不穩定，切割速度及質量降低。

3.改進方案研究

3.1 導電塊改導電輪

工作時，由于導電塊靜止不動，鉬絲在其表面來回運動，其摩擦方式為滑動摩擦，摩擦系數大，鉬絲和導輪磨損嚴重，導致導電塊出現割痕。現將導電塊改為導電輪，接觸方式為滾動摩擦，磨損量小，導電效果好。為了提高導電輪使用壽命，一般選用硬質合金鋼材料，但硬質合金鋼相對密度大，導致轉動慣量大，故本設計導電輪采用鑲嵌結構[10]，鑲件為內外半徑差 4mm、厚度 4mm 的硬質合金環，基體為半徑 12mm 的高速鋼。其結構，如圖 2 所示。

圖 2 導電輪結構圖

3.2 改進張緊裝置

工作時，鉬絲在機床上作往復循環走絲運動，同時間斷放電，產生一定的熱量。隨著加工時間的增加，鉬絲會因金屬有延展性而變長，使原來系統的張緊力慢慢變小變無，以致于發生跳絲現象，影響加工精度和加工速度。同時，由于鉬絲持續放電以及走絲時與導電輪的摩擦，產生一定的材料損耗，鉬絲直徑變小，導致鉬絲與導電輪出現間隙，接觸不穩定，放電不均勻。傳統的張緊裝置僅依靠張緊輪的自身重力實現自動調整，張緊效果差，穩定性不好。為此，設計一種可調張緊力支撐輪裝置，通過彈簧力自動調節系統的張緊力到設定值，擰動調節螺母，設定系統初始張緊力，裝置結構簡單，可靠性強，其結構簡圖，如圖 3 所示。

圖 3 可調張緊力支撐輪裝置結構簡圖

3.3 采用三角導輪結構

由于導電裝置不僅是為了讓鉬絲帶電，而且也是為了支撐鉬絲，保證運行平穩性，因此導電裝置要能控制鉬絲在運絲過程中不會發生跳動。同時，穿絲是一個復雜的工作，為降低穿絲難度，提高工作效率，導電裝置要易于工人穿進鉬絲。為此，本設計采用三角導輪結構，由 2 個導電輪和 1 個支撐輪組成，形成三角狀，穿絲方便，導電可靠。結構簡圖，如圖 4 所示。

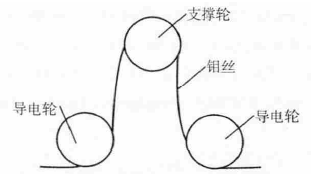

圖 4 三角導輪結構簡圖

4 裝置整體結構設計

4.1 整體結構

1.底板 2.支架 3，4.螺母 5.墊片 6.彈簧 7.叉形架 8.銷軸9.軸承 10.支撐輪 11.螺母 12.導電輪 13.軸承 14.軸 15.螺母16.碳刷 17.彈簧 18.螺釘 19.螺釘 20.彈簧 21.碳刷22.導電輪 23.軸承 24.軸 25.螺母

圖 5 導電裝置爆炸視圖

裝置主要由底板、支架、導電輪、可調張緊力支撐輪、碳刷等部件組成，安裝在線切割機床機架上（可上下 2 個，對此放置），用螺釘緊固。鉬絲穿過 2 個導電輪和 1 個支撐輪，形成三角導輪結構，鉬絲在輪槽中移動；通過松緊 3，4 螺母，拉動 7 叉形架，帶動支撐輪上下移動，實現鉬絲的張緊功能；通過擰緊 22，23 螺釘，增加 21，24 彈簧壓力，壓緊 20，25 碳刷，使碳刷與 14，17 導電輪緊密接觸，螺釘帶電，通過碳刷，傳導給導電輪，使鉬絲獲得脈沖電壓。

4.2 設計要點

（1）底板部件。底板 1 采用絕緣塑膠材料，通過螺釘連接到機床機架上，支架 2 為金屬材料，通過螺釘固定到底板 1，支架 2與機床絕緣。

（2）張緊部件。軸承 9 內圈與銷軸 8 過盈配合，軸承 9 外圈與支撐輪 10 內孔過盈配合，裝配到銷軸 8 中部，穿入叉形架 7 支撐孔內，用螺母 11 鎖緊；叉形架 7 連同彈簧 6 一起裝入支架 2 上安裝孔內，墊上墊片 5，擰緊螺母 3，4；通過調節螺母 3，4 的鎖緊，在彈簧 6 的彈力作用下，帶動叉形架 7 上下微量移動，實現鉬絲張緊功能。

（3）導電部件。導電輪部件分左導電輪部件和右導電輪部件，兩者在支架 2 上對稱分布；左導電輪部件由螺母 15、軸 14、軸承 13、導電輪 12、墊片 26、螺母 29、碳刷 16、彈簧 17、螺釘 18 組成，導電輪 12 內孔與軸承 13 外圈過盈配合，軸承 13 內圈與軸14 過盈配合，軸 14 固定在支架 2 上，導電輪 12 與碳刷 16 接觸，通過擰動螺釘 18，調節碳刷 16 與導電輪 12 的接觸程度。右導電輪與左導電輪安裝方式相同。

5.試驗研究

試驗條件為：蘇州長風 DK7732E 線切割機床；厚度為 60mm的方形鋁塊（尺寸 100mm×100mm）；金山 DX-2 線切割工作乳化液；山東光明牌鉬絲 Φ0.18mm。工作參數為：工作電壓 100V；電流 3.0A；脈沖寬度 48μs；脈沖間隙 6μs；加工速度 75mm2/min；電極絲初始張力 8.2N。試驗過程為：將改進后的進電裝置分別安裝在線切割機床走絲架的上下兩側，連續切割 20h，對比改進前和改進后的切削效果，試驗結果，如表 1 所示。結果表明：在相同的電壓、電流、脈寬、速度等參數條件下，對同一工件進行切割試驗，割痕、斷絲、粘絲等不良現象基本解決，系統張緊力保持恒定，電極絲損耗減小，零件加工質量提高。

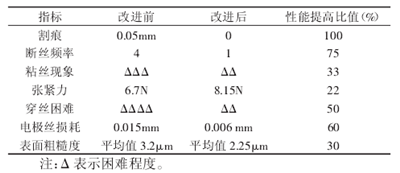

表 1 試驗結果

6.結論

（1）設計出一種改進型電火花線切割導電裝置，具有如下特點：①三角導輪結構，穿絲簡單、快捷，運絲平穩，提高機構穩定性；②導電輪采用鑲嵌式，減低制造成品和運動慣性，提高導輪使用壽命和導電性，排屑方便；③碳刷接觸緊密，進電快速、穩定，左右 2 個位置同時進電，避免漏進電現象，碳刷消耗后，可通過螺釘調節；④支撐輪可調節，提高鉬絲張緊程度，避免松垮、跳絲等導致的不正常放電現象；

（2）試驗結果表明，改進后無割痕，斷絲頻率降低 75%，張緊力提高 22%，基本恒定，電極絲損耗減小至 0.006mm，表面粗糙度提高到 2.25μm，穿絲難度降低 50%。
