大柵距帶葉冠渦輪盤電火花加工電極優化設計
2016-11-15 來源：首都航天機械公司 作者：張昆，張曉陽，馬海鵬，白淳，沈巖，張玉廣
摘要：以大柵距帶葉冠渦輪盤電火花加工電極設計為例，分析了數控電火花加工的電極設計思路與方法，給出了新的電極設計方法，同時分析了簡化的加工軌跡搜索方法，實現了大柵距帶葉冠渦輪盤的快速電極設計與加工軌跡搜索，大大縮短了電極工藝設計時間。
關鍵詞：大柵距；帶葉冠渦輪盤；電火花加工；電極
整體式帶葉冠渦輪盤是當今國際上航空航天發動機的發展趨勢，其加工技術是航空航天發動機的核心關鍵制造技術之一。我國新一代運載火箭發動機渦輪泵的噴嘴葉柵環采用了帶葉冠設計結構，由于結構所限，目前采用多軸聯動精密數控電火花加工技術進行葉片加工[1]。田繼安采用X、Y、Z、V 四軸聯動技術于2003 年攻克了噴嘴葉柵環的電火花加工難題[2]。由于電極跨度大，其設計較復雜，安裝定位難度也大，同時由于生成的電極加工程序較復雜，也不便于程序修改。
1. 電極設計方案
電極設計一般分為減厚、減高兩種方法。電極減厚設計是通過減小葉片之間的中心角實現的（圖1）。電極的初始運動空間就是葉片繞回轉中心旋轉某一角度所形成的空間。一般旋轉角度為搜索步長的整數倍即可，不宜過大，否則會導致最終形成的電極厚度過薄，電極加工過程中受熱易變形。由于此減厚設計方法通過旋轉就可到達所有初始運動空間位置，因此無論直紋葉片、彎扭葉片均推薦優先采用。

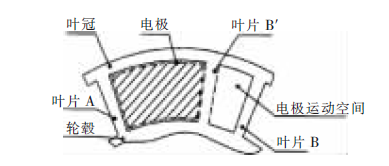

圖1 電極設計減厚處理原理圖
電極減高設計是通過減小電極高度來得到電極的運動空間。如圖2 所示，電極的初始運動空間就是葉冠向下移動一定的距離所形成的空間。由于減高設計的電極需向上移動才能到達電極的所有初始運動空間位置，減高設計一般用于直紋葉片的電極設計[3]。另外，由圖2 可知，當將輪轂向上移動一定距離形成電極的初始運動空間時，需同時進行電極的減厚設計才能到達電極的所有初始運動空間位置。
由上面的分析可知， 采用X、Y、Z、V 四軸聯動技術加工噴嘴葉柵環電極設計方案采用的是減厚加減高的設計方式。由于采用了兩種設計方法組合，使電極的工藝設計變得復雜，最后形成的電火花加工軌跡程序也復雜了許多。

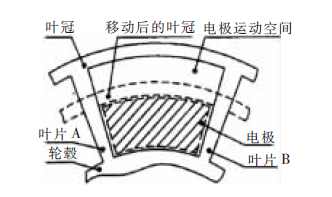

圖2 極設計減高處理原理圖
2. 電極優化設計
從圖3 所示的噴嘴葉柵環模型圖中可看出，此噴嘴葉柵環為進出口等徑結構，葉片跨距大且細而狹長[4]，單獨采用減厚法能實現最終的電極設計。
圖3 噴嘴葉柵環三維模型圖
按照前面論述的減厚法重新設計了噴嘴葉柵環電極。從圖4 可看出，采用減厚法設計的右電極，其運動軌跡搜索只需V-方向旋轉工件與電極X+方向直線移動即可完成，可以不需要減高設計。

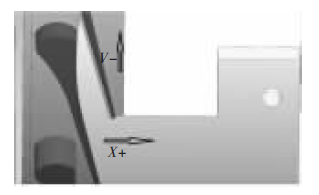

圖4 旋轉軸減厚設計電極運動示意圖
利用上海交通大學開發的渦輪盤CADCAM 軟件進行搜索，X 軸步長默認設置為0.1 mm，V 軸步長設置為0.1 度，搜索成功后的單向代碼行數為40行。從圖5 可看出，搜索過程中旋轉軸、直線軸并不是等比關系。實際上，對于此類結構帶葉冠渦輪盤，如果采用旋轉軸減厚設計，且每次直線軸搜索步長恒定，則旋轉軸每次對應于直線軸的搜索步長是逐漸增加的。由于葉片通道由里向外逐漸增大，旋轉軸的搜索步長也是越來越大。

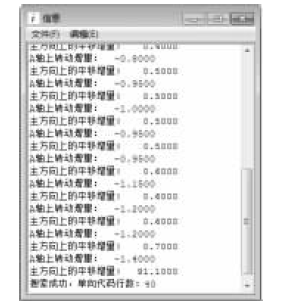

圖5 旋轉軸減厚設計電極CADCAM 軟件搜索軌跡結果
根據上面的分析，由于電極加工軌跡搜索時只有X、V 兩個軸參與運動， 電極減厚設計除了沿V軸進行減厚外， 還可以沿X 軸進行減厚設計， 圖6為沿X 軸進行減厚設計的電極模擬圖。
圖6 直線軸減厚設計電極運動示意圖
利用上海交通大學開發的渦輪盤CAD/CAM 軟件進行搜索，X 軸步長默認設置為0.1 mm，V 軸步長設置為0.1°， 搜索成功后的單向代碼行數為98行。通過對比圖5 和圖7 可發現，不同的設計方法，采用同樣的搜索步長設置，最終的代碼行數并不相同，這是由于電極設計時減厚尺寸不同導致的。
圖7 直線軸減厚設計電極CADCAM 軟件搜索軌跡結果
3. 電極再優化設計
雖然通過前面的方法利用CAD/CAM 軟件可得到電極設計結果，但是電極設計仍較繁瑣，可否不借用軟件進行電火花加工軌跡快速搜索呢？從圖8 可看出， 電極最終的搜索成功位置，Y+方向最遠點A 至少要旋轉弦長為H 的夾角（此處定義為α），同時，X-方向最遠點B 至少要移動距離W才能保證電極軌跡搜索完成。如圖8 所示，葉片側面與Y 軸的夾角∠DEF 定義為β，DF 為旋轉軸最大搜索步長θ 所對應的弦長，DE 為電極減厚設計后電極X 方向的最大搜索步長λ， 則λ=DE=DF·tanβ。若旋轉軸V 的最少搜索步數為S1=α/θ，直線軸X 的最少搜索步數為S2=W/λ， 最終搜索成功的最少搜索步數為max{S1，S2}。
圖8 減厚設計電極軌跡搜索原理
根據上面的分析，只需在設計電極時確定直線軸、旋轉軸的搜索步長值DE=H001、DF=H002，則通過一條X、V 軸聯動循環語句即可完成葉片加工，格式如下：
G01 XH001 VH002
由于單軸運動加工效率要大于多軸聯動加工效率，可將上面的程序分解為單軸運動，如：
G01 XH001
G01 VH002
由于電極放電加工中僅有X 軸運動，機床U 軸并不參與運動，因此電極可設計為成組電極結構[4]，如圖9 所示，采用旋轉軸減厚法設計了整體式成組電極。當然，也可利用直線軸減厚法進行電極設計，與前述方法相同，此處不再贅述。

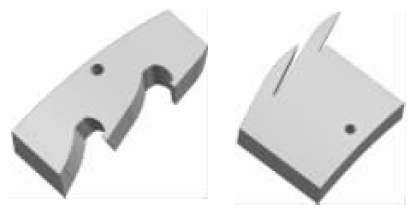

圖9 粗、精加工整體式成組電極
4.結論
通過對大柵距帶葉冠渦輪盤電火花加工電極進行分析，在原有電極的設計方法上，又提出了一種新的直線軸減厚設計方法和電極軌跡簡化搜索方法。經實際驗證，采用新方法設計的電極，同時利用簡化方法編制的加工軌跡代碼進行產品加工，加工后的零件葉片尺寸完全滿足圖紙?jiān)O(shè)計要求。對于其他結構大柵距帶葉冠渦輪盤，本文所述方法具有通用性， 能實現快速電極設計與加工軌跡搜索，大大縮短了電極工藝設計時間。
