CNC 升級計劃為美國切削刀具制造商提供了卓越的生產力優勢
2020-7-22 來源：NUM 作者：-
· 擁有 32 年歷史的刀片磨床重新煥發生命 （生機），現在每個零件的生產時間縮短了 10 分鐘
2020 年 7 月 22 日 —— 美國切削刀具制造商 McQuade Industries, Inc. 通過對一條五軸刀片磨床生產線實施 CNC 升級計劃，獲得了極具成本效益的生產力優勢。升級后的機床更容易設置和操作，這使該公司能夠將每個復雜幾何形狀的切削刀具的生產時間縮短 10 分鐘以上。
McQuade Industries 成立于 1978 年，以其高質量的精密可轉位切削刀具，在金屬切削行業贏得了令人羨慕（欽羨）的聲譽。公司總部位于密歇根州克林頓鎮，生產多種多樣的切削刀具，包括鏜桿、銑刀、加工頭、拉桿式刀具和刀夾，以及完整的交鑰匙刀具包。公司在特殊硬質合金和精密成形刀片方面也擁有廣泛的專業知識，能夠為客戶提供快速的刀具修磨和維修服務。

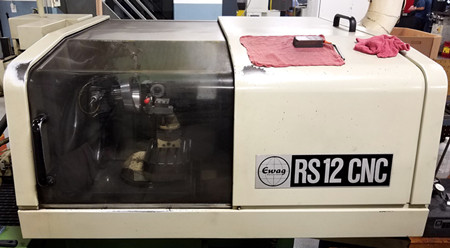

升級前的RS12刀片磨床
正在升級的機床為 RS-12 刀片磨床，最初由瑞士的 Ewag AG 生產。早在 1988 年，McQuade 公司就安裝了許多這類備受推崇的精密磨床，多年來，它們的性能一直很穩定。然而，正如 McQuade 的生產經理 Donald Ostgen 所解釋的那樣：“30 多年后，即使是最好的機床也會開始出現老化的跡象！雖然機械狀況仍然良好，但磨床的控制系統已經開始缺乏適應性，無法滿足當今一些復雜的刀具幾何形狀的需求，導致設置和加工時間冗長。”
除了刀片磨床仍然是一項寶貴的資產外，McQuade 公司多年來開發了大量的零件程序，理想情況下，這些程序需要在任何替換機床上運行，而無需修改。因此，公司決定通過對機床的 CNC 系統實施升級計劃來保護其投資，并委托位于密歇根州奧瓦索的專業 CNC 改造公司 Advanced Machine Technologies, LLC. 提供改造服務。
全新的Flexium+數控系統
原有的 RS-12 刀片磨床安裝了 NUM 760 CNC 系統、NUM Güttinger NGS 610 伺服驅動器和 NUM/SEM 有刷伺服電機。在過去的 22 年中，Advanced Machine Technologies 與 NUM 合作開展了許多自動化升級項目，在更換此類舊系統方面擁有豐富的經驗。在此案例中，公司建議升級到 NUM 最新一代 Flexium+ 68 CNC 系統，并將所有五軸上的驅動器和電機更換為 NUMdrive X 數字伺服驅動器和新型 NUM 無刷伺服電機。

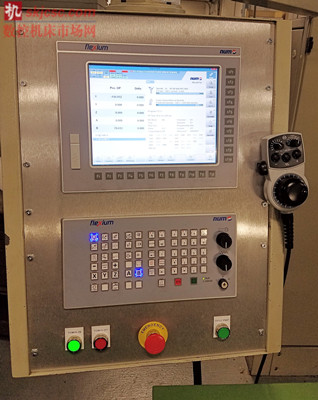

新的控制裝置包括 NUM FS-12 觸摸式操作面板。
通過轉換為 NUM 的 Flexium+ CNC 平臺，McQuade 將確保充分的磨削循環靈活性，同時繼續使用熟悉的 HMI（人機界面）和機床設置操作。這種升級途徑還向后兼容公司過去三十年來開發的零件程序。此外，Flexium+ 中的嵌入式 PC 代表了適用于工業 4.0 的靈活 IIoT 平臺，為 McQuade 未來生產力的提升提供了強大的連接優勢，并確保 NUM 或 Advanced Machine Technologies 能夠隨時提供遠程支持服務。

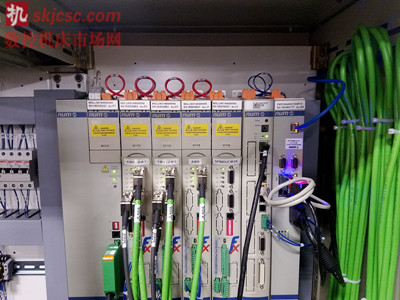

McQuade 公司批準了這項工作，要求 Advanced Machine Technologies 公司先升級一臺機床，以便在進一步推進之前對其性能進行評估。作為升級的一部分，除了 CNC 系統、驅動器和電機外，還為刀片磨床安裝了新的 NUM FS122 觸摸式操作面板、MP08 機床面板和 HBA 系列便攜式手輪。此外，還更換了現有磨床主軸電機的變頻驅動器，使用體積更小的 NUM DriveX 伺服驅動器來實現功能。這種方法的優勢在于，現在所有的指令、反饋和狀態信息都通過快速數字總線進行交換，從而簡化了布線并提高了診斷能力。
RS12刀片磨床升級后
事實證明，這次升級取得了巨大的成功。轉向全數字驅動和電機后，顯著提高了機床的整體速度和性能，從而提高了磨削進給率，改善了表面光潔度。Donald Ostgen 對 Advanced Machine Technologies 提供的服務水平以及刀片磨床的新生能力感到非常滿意。“如果有人懷疑 CNC 升級的好處，就應該看看我們的機床。工藝質量極佳，磨床編程更加容易，手持控制器確實有助于簡化操作。之前只能在電火花線切割加工機 (EDM) 上運行的零件，現在也可以在此機床上加工。它的適應性提高了，這意味著與改造前的機型相比，現在每個零件的生產時間節省了 10 分鐘以上。”
第一臺升級后的 RS-12 刀片磨床已在 McQuade 公司的生產線上全面投入使用，公司已經開始對生產線上的下一臺機床進行升級。
