巧用宏程序?qū)佄锞€曲面編程
2018-9-7 來源：江蘇省聯合職業技術學院無錫交通分院機械工 作者：姜愛國
摘要:對數控車床的零件進行編程，是我們完成自動加工的前提。在編程技術日益發展的今天，宏程序的運用，變量的設定，是對復雜零件編程不可或缺的重要工具。
關鍵詞:宏程序;自動編程;拋物線;基點坐標;變量
經常有復雜曲線所構成的非圓曲面(如:橢圓曲線、拋物線、雙曲線等)零件，其加工質量往往成為生產制造的關鍵。
非圓曲線形狀的工件在數控車削中屬于較復雜的零件類別，一般運用直線擬合法來進行加工。而此類方法的特點是根據零件圖紙的形狀誤差要求，把曲線用許多小段的直線來代替，根據零件圖紙的形狀誤差，如果精度要求高，直線的段數就多，雖然可以憑借CAD軟件來計算節點的坐標，但是節點太多也導致了加工中的不方便，如果能巧妙運用宏程序，則可以方便簡潔地進行編程，從而提高加工效率。
一、解讀宏程序
在一般的程序編制中程序地址下的字為常量，而宏程序則采用變量編程它是利用對變量賦值、表達式、邏輯運算、條件判斷等來描述零件加工過程的指令的集合;既可以寫人主程序，也可以獨立編寫成子程序，供主程序調用，我們把這種程序叫宏程序。
二、宏程序與普通程序的對比
普通編程是利用每個指令代碼的功能，按照規定進行各地址下的常量編程即可，有的時候這些簡單的指令不能滿足加工要求，因此系統提供了用戶宏程序功能，使用戶可以對數控系統進行一定功能的擴展，普通程序只能使用常量進行編程而且常量之間不可以進行計算，而宏程序則使用變量，并可以給變量進行賦值，變量之間可以根據程序中給出表達式進行計算。
當工件形狀沒有變化，但尺寸發生變化時，只需改變變量中幾個與尺寸有關的值，其他的表達式無須改變。
三、宏程序與自動編程的比較
自動編程有自動編程的好處，但是自動編程也有其不利于加工方面的問題，在加工不規律的曲面時利用自動編程確實是很好，但是在加工有規律的曲面時，用宏程序加工要比用自動編程軟件要強的多，而且宏程序比較精練，不象自動編程那么煩瑣，而且程序段非常多，加工時間長，需要專門的后處理軟件支持，成本非常高。
四、宏程序運用舉例
(FANUC-Oi數控系統B類宏指令)

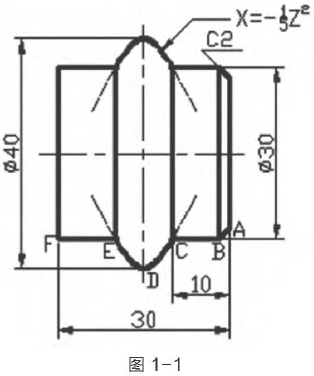

通過如圖1-1所示的帶二次非圓曲線拋物線的軸類零件的編程，會使我們更加了解宏程序的特點與作用。
(1)基點坐標(以軸心線與右端面的交點為編程原點):
A(26,0) off, B(3o，-2), c(3o，一10), D(40，一15), E(30，-20),E(30，-30)
(2)變量設定:
①以#1為Z軸的變量且為自變量;
②以#3為X軸的變量且為應變量;
③拋物線的頂點為((40，-15) ;. #1=5(拋物線Z軸的初值!;
⑤ #3=-1/5*Z*Z(拋物線X軸的初值);
(3)編程:
01000(精車加工程序)圖1-1
N10 G99G0 X100 2100 TO101 S1200 M03;
N20 GOX22 Z2 M08;
N30 GOl X30 Z-2 F0.05;
N40 Z-10;
N50 #1=5;
N60 #2=#1-15;(在編程坐標系里的Z坐標變化值)
N70 #3=一1/5*#1*#1;
N80 #4=2*#3+40;(在編程坐標系里的X坐標變化值)
N90 #1=#1-0.1; (Z坐標變化值以0.1遞減)
N10 GO1X#4 Z#2 F0.05;
N 110 IF[#2 GE -20] GOTO 60;(條件判斷式)
N120 GOl Z-30;
N130 GOOX100Z100M09;
N 140 MOS:
N150 M30;
綜上所述，為了滿足生產實際需要，我們不斷總結編程方法，發揮宏程序在數控機床的編程中舉足輕重的作用，正確合理地掌握這一編程利器，能為我們的數控加工開啟了一扇敞亮的窗戶。
