從CCMT2018看國產數控系統的發展(二)
2018-9-6 來源:中國機床工具工業協會數控系統分會 作者:張幼龍
接上篇

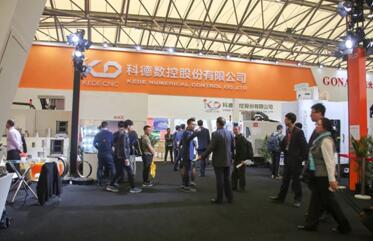

(五)大連光洋科技工程有限公司(科德數控)

1、 數控系統展示區

GNC60:
強大的多通道控制能力,支持通道間協同及共享坐標;為機床工藝運動坐標布局提供無限可能;支持伺服驅動同一運動坐標;支持斜軸控制;支持極坐標插補;支持多個電子齒輪并發;
.優秀的五軸加工能力,簡化5軸編程;支持多種五軸機床結構,支持斜面加工,支持定向退刀,支持3維刀具半徑補償;
.高速高精度控制。支持雙向螺距誤差補償,空間誤差補償,溫度補償;配合大連光洋GDS系列伺服驅動支持16384倍位置細分,可適配0.75-110KW交流同步伺服電機、交流異步主軸電機、力矩電機、直線電機;
.安全PLC理念,操作者安全和設備安全保障;
.在線刀具測量和工件測量,為高質量連續加工保駕護航;
.友好的人機交互界面,面向用戶開放;
.面向用戶開放的GMDL編程向?qū)В?jiǎn)化用戶應用編程計算;
.基于新一代光纖GLINK2.0現場總線的高集成度、高可靠性、高性能硬件平臺,為高性能數控機床高可靠性提供基礎保證;
.支持在線監控和信息集成。
2、電機
1)伺服電機
可實現高精度控制,與傳統伺服電機相比,具有較高功率密度,適用于高檔數控機床、工業機器人、紡織機械、航空航天等場合。在機床行業的應用,配備了19位絕對值高精度編碼器。

2)力矩電機
力矩電機具有調速范圍寬的特點,可實現低速大轉矩全直驅高精度控制,可實現弱磁調速控制。適用于高檔數控機床轉臺、軍工航天以及工業機器人等場合。力矩電機在汽車輪轂的應用,可實現全直驅輪轂。

3)主軸電機
主軸電機轉速范圍0-40000rpm、額定功率6.5-104kw、額定轉矩5-820Nm,能夠通過弱磁控制,實現額定轉速5倍的最大轉速。適用于高檔數控機床切削主軸、工業機器人等場合。

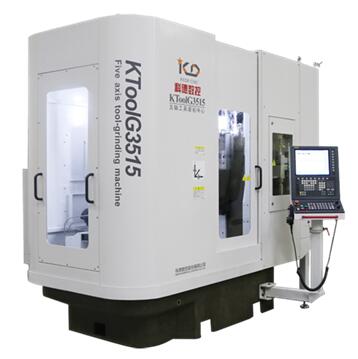

3. KToolG3515五軸工具磨床
高精度五軸聯動數控工具磨床,床身采用礦物鑄石材料,砂輪主軸采用專用同步主軸電機驅動,體積小,扭矩大,穩定性強。配備大連光洋自主研發的總線式數控系統GNC61和磨削工藝軟件系統G-TOOL,加工刀具種類齊全。配備氣動鎖刀缸,完成拉刀功能,自動調節鎖刀壓力。選配自動上料裝置,實現自動上下料,實現一人看管多臺機床或無人看管,提高加工效率。選配移動中心架,實現超長刀具加工。加工能力:工件最大直徑φ350mm,主軸最高轉速9000r/min。

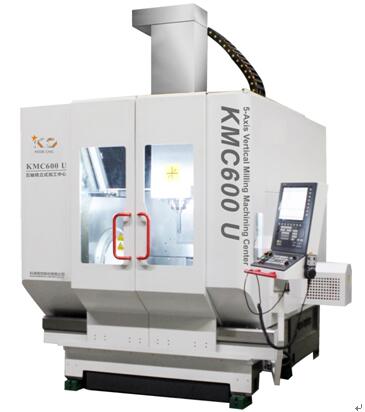

3、五軸立式加工中心KMC600 U

1、改良的龍門框架及整機結構設計;
2、驅動和導軌- 各線性軸具備最佳支撐方式;
3、人造大理石床身;
4 、內藏式同步電主軸- 水冷交流主軸電機
5、拾取式自動換刀裝置;
6、電氣- 電器柜及電器柜空調;- 數字驅動。

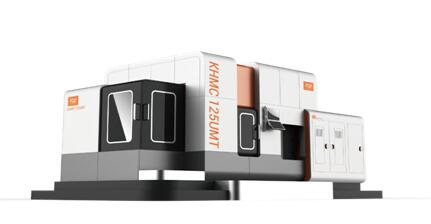

4、五軸臥式銑車復合加工中心KHMC125UMT

本產品采用國產總線式高檔數控系統,以及包括以力矩電機直接驅動的A軸、B軸和電主軸直驅技術、高分辨率高精度位置反饋技術、雙主軸同步控制、全閉環、熱變型補償?shù)认盗屑夹g(shù)。
(六)北京超同步伺服股份有限公司

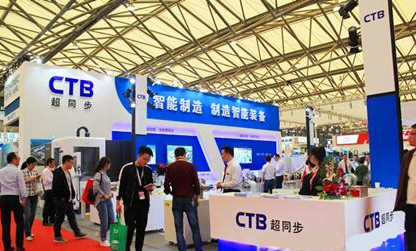

展會現場圖
主要產品展示:

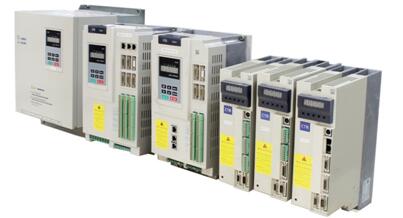

CTB系列伺服驅動器(1.5~315kW)

CTB系列伺服驅動器:對交流異步伺服電機、交流同步伺服電機均可實現電流環、速度環、位置環的全閉環伺服控制,控制模式包括了扭矩模式、速度模式及位置模式。具有低速大扭矩、定位精度高、震動抑制、頻寬廣等特點;
CTB系列伺服驅動器:支持各類常用總線,包括:ProfiNet、EtherCat、PowerLink、Mechatrolnk-Ⅱ、Can Open等;
CTB系列伺服驅動器:適用于數控銑床、數控車床加工中心、數控鏜床龍門銑床、數控立車等數控設備主軸(電主軸)的驅動。

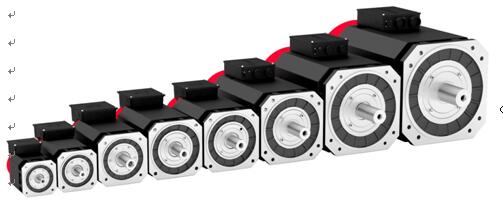

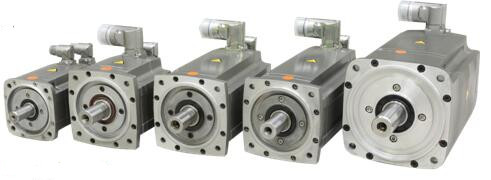

CTB系列主軸電機(1.1~315kW)

CTB系列主軸電機:結構緊湊、性能優越、外形美觀、效率高、廣泛應用于機械制造的各個領域,具有良好的性能價格比。
CTB系列主軸電機:可非標定制,解決客戶特殊應用需求。
CTB系列主軸電機:設計和生產符合ISO、IEC、GB等相關標準。

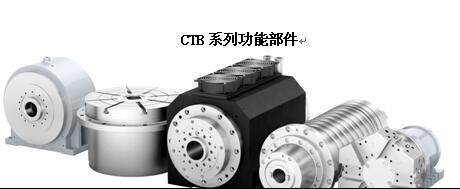

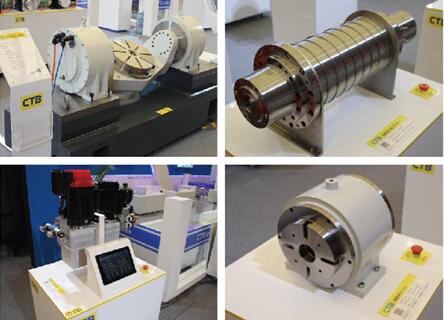

CTB系列功能部件:是超同步在多年的應用實踐基礎上,自主研發、設計、生產,品質與國際接軌,并且具有良好的性能價格比。
CTB系列功能部件:簡化了傳動機構,從根本上大幅提高了設備的加工精度及加工效率,降低機床噪音和振動。

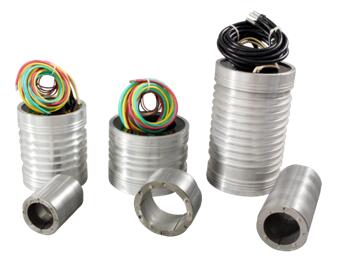

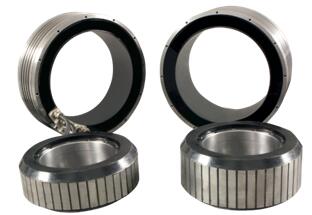

CTB系列功能部件:產品齊全,提供了包括電主軸、直驅轉臺、內裝電機、伺服刀塔、伺服刀庫、伺服液壓站、滑塊電機等系列產品。

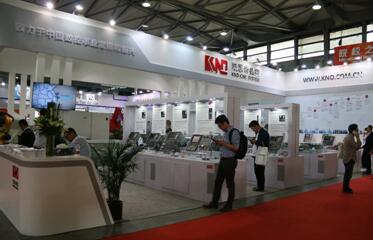

(七)北京凱恩帝數控有限公司

北京凱恩帝數控有限公司的主要展品如下:

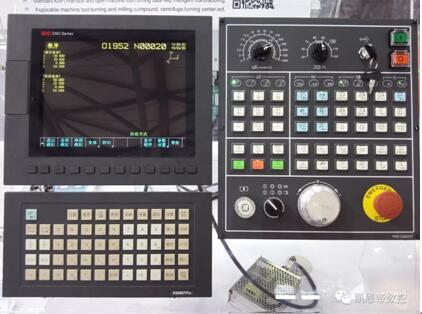

1、新款K2000Fi系統
本次系統升級包括硬件平臺、高速高精算法、系統功能、外觀設計、人機交互體驗、開放性等多個方面。

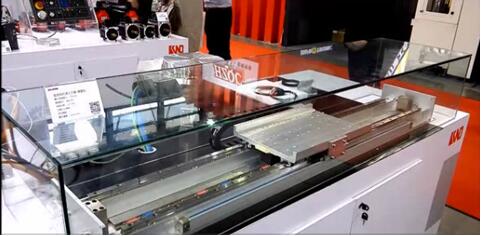

2、直線電機方案
最大持續推力:376.5N
光柵尺分辨率:0.05μ
定位精度:±5μ
最大速度:180m/min
適用場合:高速、高加減速、超低速加工

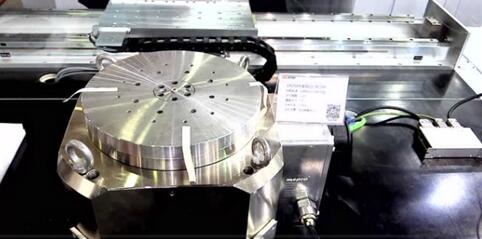

3、力矩轉臺方案
標配轉速:2000rpm(3000可選)
定位精度:≤20”
重復定位:≤6”
切削扭矩:55Nm
適用場景:車銑削復合加工

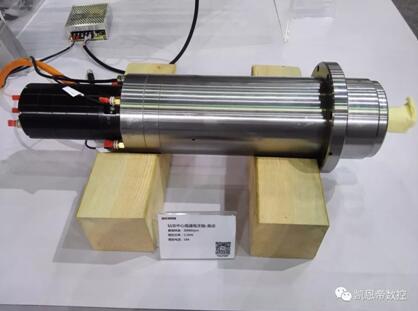

4、30000轉高速電主軸
最高速度:30000rpm
額定功率:5.5KW
適用場景:鉆攻中心、雕銑機等

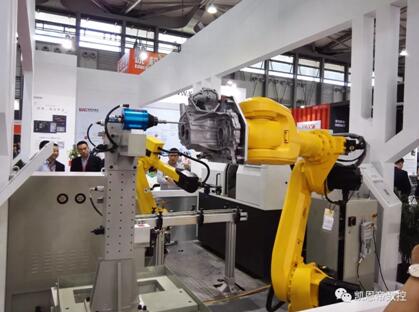

5、機器人解決方案
汽車零部件修毛刺方案

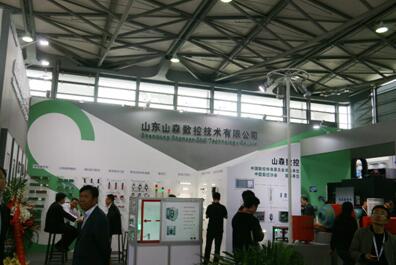

(八)山東山森數控技術有限公司

山東山森數控技術有限公司的主要展品如下:

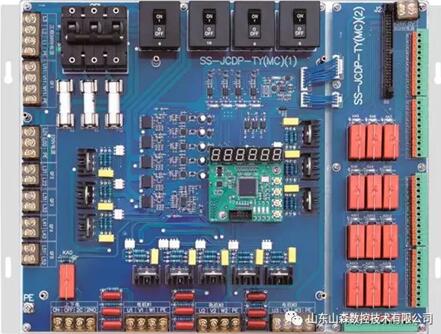

集成電盤
1.高度集成化,模塊化設計,數字化過載控制;
2.帶載電機缺相、短路、過載保護功能;
3.采用油阻尼斷路器替代原有金屬?gòu)椘綌嗦菲鳎?nbsp;
4.過載電流可調范圍寬,0.1~9.0A可調;
5.短路保護響應速度快,2us內硬件輸出關斷信號;
6.帶載電機功率≤2.2KW;
7.電盤主控板可實現電機加密功能;
8.集成繼電器模組、分線器及接線端子排,內部邏輯按照客戶機床電氣圖紙

機床操作面板 SS-BZ-MC
1.適用于發那科、三菱系統;
2.采用矩陣電路,輸入輸出各占16個點,可實現64路輸入和64路輸出,隨機碼加密安全性高;
3.面板帶有手脈接口

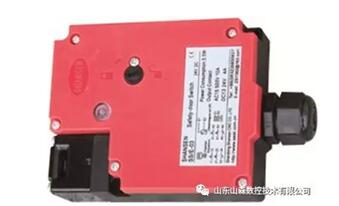

安全門開關 SS/E-03安全門開關
1. 外結構為方形;
2. 金屬開關頭部,可進行4個方向調整
3. 通過電磁線圈勵磁接觸鎖定的彈簧力;
4. 獨立電路指示燈可對應各種用途;
5. 內置6組觸點,可完成多種接線方式

6. 鎖緊力1300N
轉下篇
