安全可靠的模墊控制系統
2023-1-9 來源：博世力士樂 作者：-

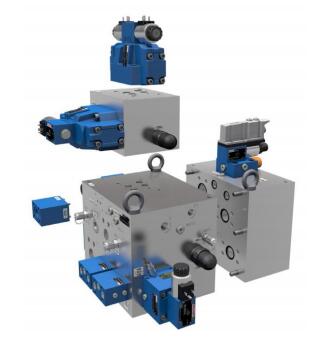

博世力士樂為標準模塊 IH04 配備了模塊化標準控制系統，附 DGUV 測試證書
加快組裝速度，并減少文檔編制工作：模墊模塊 IH04E 具有符合 PLe 第 4 類的安全功能。（圖片來
源：博世力士樂公司）
借助博世力士樂新推出的 IH04 E 型標準模塊的模墊功能，工程師可以使用最常見的開關系統。此類模塊經過 DGUV 測試認證，具有標準化安全概念，能夠以最低成本滿足一般安全要求。用戶可選擇性地將此類模塊與能量回收功能結合，同時降低模墊模塊的能耗。
通過模墊技術，可確保板材在成型過程中保持均勻厚度，避免工件出現裂紋或褶皺。博世力士樂最新開發的 IH04 E 型（IH04E）模墊模塊與 IH04 C/D 型上活塞標準模塊互補。IH04E 與當前最受歡迎、最先進的液壓模墊開關系統兼
容。
同時，作為一個控制系統，該模墊模塊符合 ISO 16092-3 規定的液壓機安裝要求，作為“安全相關控制系統部件”，符合 ISO 13849-1 標準，具有 PLe第 4 類功能，可防止在其自身重量下意外下降，防止從止動位置意外啟動，以及停止危險的閉合運動，安全降速達到第 3 類。有了 DGUV 測試證書，將大大減少工程師根據相關標準證明其機械安全性所需的計算和文件工作。
IH04E 由一個基本模塊和一個換向閥組成，用于創建“主動”模墊?；灸K提供可靠的安全功能。擴展模塊提供預拉伸或可持續能量回收先決條件。額外的擴展模塊支持差動開關切換和負載感應。
IH04E 的標稱尺寸為 NG10 至 NG32，在工作壓力高達 315 bar 的情況下，泵容積流量達到 800 升/分鐘。
博世力士樂采用 IH04 S 型機械壓力機液壓過載保護系統，提供額外的解決方案來保護成型機。在柱塞和機床之間設置一個油墊,如果發生故障，該油墊上的負載將減少。負載僅在 5 毫秒后降低，從而在過載情況下保護機床、驅動器和壓力機機架。如果柱塞承受偏心負載，則所有連接的過載保護系統將同時觸發。IH04S 安裝在柱塞的油墊上，或固定在柱塞中心處，并通過管道連接。過載保護系統也包含緊湊型液壓動力單元。
