勇克和ZEMA配合相得益彰
2019-6-20 來源：勇克 作者：-
勇克JUCRANK 6S 10-10 磨床以及ZEMA NUMERIKA G 1500 PLUS 磨床雙劍合璧

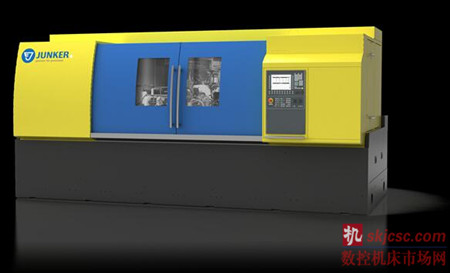

勇克JUCRANK系列磨床
JUCRANK系列磨床通過一次裝夾完成曲軸整體磨削。(圖片來源：勇克)
勇克JUCRANK 6S 10-10磨床和ZEMA NUMERIKA G 1500 PLUS磨床雙劍合璧，為您呈現一流的曲軸加工質量。

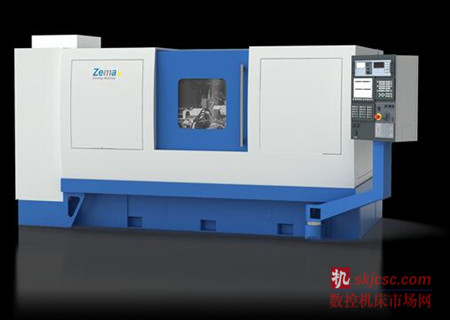

ZEMA NUMERIKA系列磨床
NUMERIKA系列圓磨床功能多樣，剛性床身設計，工作壽命持久，可滿足多種工件的加工需求。(圖片來源：勇克)
該項目中，工件為長度在550 mm重量為22 kg的曲軸。加工流程為：由勇克JUCRANK 6S 10-10 CBN磨床加工主軸頸和連桿頸，而后由ZEMA NUMERIKA G 1500 PLUS剛玉磨床加工法蘭和小頭端。

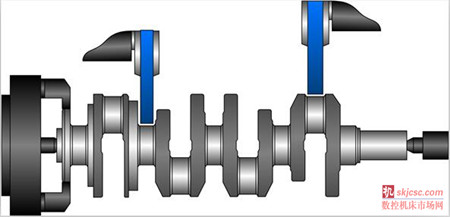

長度方向水平布局
砂輪和工件在長度方向呈水平布置，因此可實現軸頸的切入式磨削。(圖片來源：勇克)
該項目首次將勇克磨床工作臺集成到ZEMA NUMERIKA G系列磨床上，因此該系列磨床的最大裝夾長度可達1200 mm，中心高度達170 mm，回轉直徑達280 mm以及最大可承載工件重量達150 kg。此外，針對曲軸磨削，ZEMA機床帶有雙砂輪架以及B-軸，即磨削曲軸法蘭端和小頭端只需一次裝夾，而無需像過去那般使用兩臺設備分別對其加工。對設備用戶來說，這種方式的優勢顯而易見：不僅降低了整線的投入成本，也減少了占地面積。此外，該創新使用成型砂輪成角度切入磨削或者使用通用的窄砂輪多次切入磨削法蘭和小頭端，不僅增加了機床柔性，也縮短了節拍時間。正因?yàn)槠浼骖櫺∨可a(chǎn)的柔性和大批量生產的速度，該方案是滿足用戶需求的完美方案。

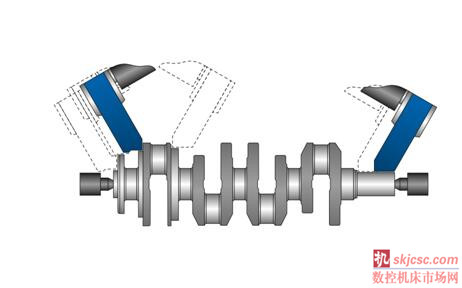

ZEMA NUMERIKA 加工示意圖
使用斜切磨削工藝，砂輪成角度進給同時砂輪架（B-軸）翻轉。(圖片來源：勇克)
