RESOLUTE?光柵將射頻天線的定位精度和分辨率提高百倍
2022-3-23 來源：雷尼紹 作者：-
Pacific Antenna Systems (PAS) 公司設計、加工和制造使用1–110 Ghz射頻 (RF) 的先進天線系統。
這些天線系統的應用范圍包括高分辨率雷達、用于視距和衛星 (SATCOM) 通信的高速率數據通信，以及用于對抗無人機 (UAS) 的高功率微波系統。
天線的基本工作原理是將射頻波束精確地定位到靶點上。
PAS根據具體應用場合在天線中采用多種不同的機電設計。每個運動軸（萬向節）上都安裝旋轉位置編碼器，以滿足準確度和精度要求。
機載系統的工作環境非常惡劣，例如溫度低于零度、射頻噪聲大、機械振動強，從而加大了光柵選型難度。
以前，PAS天線系統備受光柵性能問題的干擾，例如精度低、抗射頻干擾性差、抗振動能力弱。
雷尼紹光柵產品成功幫助PAS將其伺服控制循環的定位精度和分辨率提高了兩個數量級以上。
挑戰
在機載應用中，雷達和射頻通信系統需要做到重量輕、體積小、動力強。此外，還必須采用模塊化結構，并且易于裝配。
PAS副總裁Anthony J. Macri先生介紹了以上要求給設計帶來的挑戰：
“我們看重的是：體積、重量和動力 (Size, Weight and Power - SWAP)。對于機載雷達和通信領域的每個產品來說，SWAP都是極其重要的參數。
我們面對的挑戰是將波束定位到靶點上。我們?cè)谏漕l系統中使用非常窄的波束，尤其是毫米 (mm) 波段。在95 Ghz的頻帶寬度中，波束寬度可能低至幾百分之一度。將天線安裝到平臺上之后，導航數據會有一個誤差預算。如果萬向節上安裝的光柵的精度和分辨率很差，那么天線系統的RSS指向誤差將會增大，導致無法定位到靶點。”

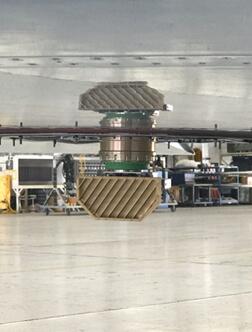

PAS機載通信系統對于飛行器（例如NASA的WB57實驗研究飛機）的高數據速率通信至關重要。每個萬向節上的光柵都必須在海拔40,000英尺以上、溫度?40 F以下的高空中工作。高旋轉速度和加速度是實現快速波束指向和掃描操作的基礎。
在通信和雷達應用中，光柵是關鍵零部件，必須保證高可靠性，因?yàn)槿魏喂收隙伎赡芪＜吧?/font>
解決方案
PAS針對單站雷達和通信系統采用不同的萬向節設計，但是這些設計中均采用RESOLUTE絕對式光柵，該光柵兼容BiSS-C串行協議且具有26位或32位分辨率選項。

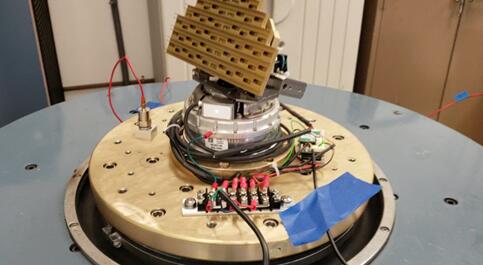

Macri先生說：“我們獨創性地在雷達、視距和衛星通信天線以及高功率微波系統中使用RESOLUTE光柵。我們選擇這款光柵是因?yàn)樗母呔群透叻直媛蔬m用于我們的控制循環。我們將這款光柵應用在UH60黑鷹直升機上，作為防碰撞雷達的一部分。UH60上的振動環境極其惡劣，我們發現RESOLUTE光柵的防振動能力極強。如果光柵發生振動而無法計數，這會對控制循環造成不利影響。而RESOLUTE光柵能夠滿足我們的精度和堅固性要求。”
PAS單站雷達系統由許多零部件組成，包括底部的射頻陣列饋源，以及一系列安裝在兩軸萬向節上并由直驅電機驅動的透鏡。每臺電機都與一個配用75 mm D截面RESA圓光柵的RESOLUTE寬溫度范圍 (ETR) 光柵系統機械耦合，對透鏡旋轉進行反饋控制。
Macri先生補充道：“這款光柵偏移安裝并且直接耦合到驅動系統上，因?yàn)殡姍C(jī)的體積非常小。電機由轉子組件和定子組件組成，我們將圓光柵耦合到轉子組件上。當電機旋轉時，同時也相對于位于整個機構外部的光柵讀數頭精確地旋轉圓光柵。這種雷達應用的優點在于，射頻能量通過每個電機的內孔在自由空間傳播。”
射頻通信系統采用相似的設計，但是具有較為傳統的滑環、旋轉接頭和同軸介質。在這種情況下，雷尼紹RESA圓光柵的開放式內孔可提供每個旋轉軸的頂端所需的空間和功能。
結果
雷尼紹的RESOLUTE ETR光柵兼容BiSS-C協議，可支持PAS針對各種應用設計和打造先進的天線系統。
Macri先生強調了在天線系統中選用RESOLUTE光柵的優勢：
“我們欣賞RESOLUTE的多種特性，包括易于使用、高精度和高分辨率，以及在惡劣環境中的可靠性和適用性。
在裝配過程中，我們的技術人員可以使用塞尺將光柵讀數頭手動對齊，這個過程很快。而且，RESOLUTE光柵的高級診斷和安裝工具也有助于快速解決任何安裝問題。PAS針對光柵信號輸出使用BiSS-C串行協議，因?yàn)樵搮f(xié)議具有開放式結構、易于使用、運行速度快。最重要的是，該協議的安全性循環冗余校驗 (CRC) 位數長。一旦出現問題，用戶能夠即刻知曉。在產品生命周期方面，制造速度和
效率以及交付可靠性十分關鍵。RESOLUTE光柵可以幫助我們做到這一點。”
在PAS雷達系統中，透鏡以超過7,000度/秒的速度旋轉，并且具有超過40,000度/秒2的加速度。由于獨特的單碼道設計，RESOLUTE光柵能夠在高運行速度下實現超高的分辨率。這一性能將PAS雷達系統的靶點位置測量精度提升到市場領先水平。
Macri先生總結說：“我們使用32位的光柵，但是只截取大約18位。于我們而言，最大的優點是精度值和分辨率的LSB（最低有效位）極其接近。當光柵被設定為18位BiSS時，精度和分辨率完美嚙合。我們需要重復精度達到千分之一度以?xún)?nèi)。由于應用場合的重要性，這些組件上的所有零部件都必須經過測試。RESOLUTE遠遠超出了我們的預期。”
PAS公司簡介
Pacific Antenna Systems (PAS) 公司的總部位于加利福尼亞，主營利用先進的電磁建模與仿真工具為通信、衛星通信、雷達和高能微波應用設計美觀且價格合理的天線系統。PAS還擅長為客戶解決復雜的天線系統問題，提供快速設計和原型制造服務。PAS的服務范圍包括咨詢、設計、制造和安全分析。
詳情請?jiān)L問www.renishaw.com.cn/encoders
