光柵尺辨向電路在 LABVIEW 環境下的實現
2017-8-7 來源：西安航空學院 作者：蘇 力
摘 要：光柵尺測量中，輸出信號多為兩路正交方波信號，兩路正交信號超前或者滯后的相位關系與光柵尺指示光柵的移動方向有對應關系，通過輸出信號相位關系的判別，可以判斷出測量的方向，辨向電路在 Lab VIEW 環境下的實現，對于利用 Lab VIEW 軟件構建的光柵尺測試系統具有非常大的意義。
關鍵詞：光柵尺；辨向電路；Lab VIEW
利用光柵尺搭建的測試系統中，對于光柵尺的輸出信號需要進行超前與滯后的判別，從而獲知此時指示光柵的移動方向。常用的相位判別方式多是以硬件電路來完成，相對比較繁瑣。利用 Lab-VIEW 及相應的硬件將兩路信號采集后，直接利用軟件處理，能夠在很大程度上提高采集系統的工作效率。
Lab VIEW 軟件可與仿真軟件 Multisim 聯合使用，完成仿真電路在 LABVIEW 中的調用，并進行數據分析的功能。這需要用到 Lab-VIEW Multisim Connectivity Toolkit 模塊，Lab VIEWMultisimCon-nectivity Toolkit 是對 Multisim Automation API 的封裝。各種函數如打開、關閉、查看電路，以及運行、暫停和停止仿真都被添加到了 VI中，這個工具使得工程師們可以構建強大而高效的應用程序，完成自動化仿真。

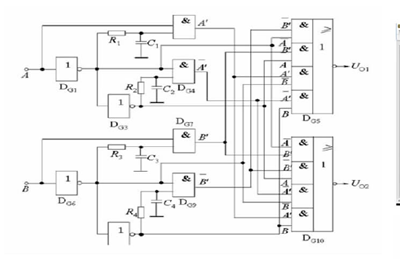

例如，圖 1 所示的四細分辨向電路，就可以利用 Lab VIEW 軟件可與仿真軟件 Multisim 聯合使用來實現。
圖 1 四細分辨向電路
圖2 聯合編程模塊位置

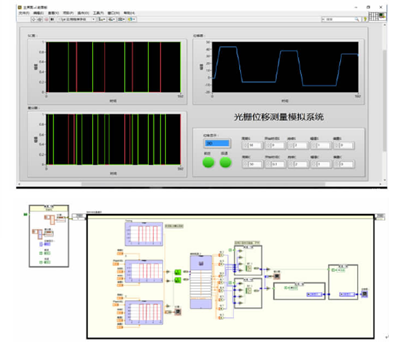

圖 4 程序界面
首先利用 Multisim 軟件構建出仿真電路，在確保仿真電路正確的前提下保存電路文件，以備 Lab VIEW 軟件調用。

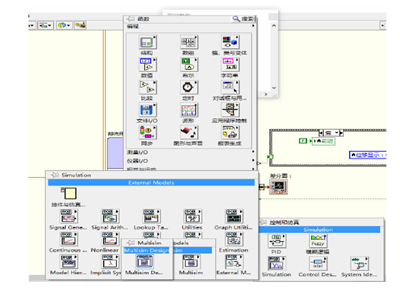

Lab VIEW 中調用 Multisim 電路，需要用 Multisim Design VI 實現，其在函數選擇版位置如圖 2。

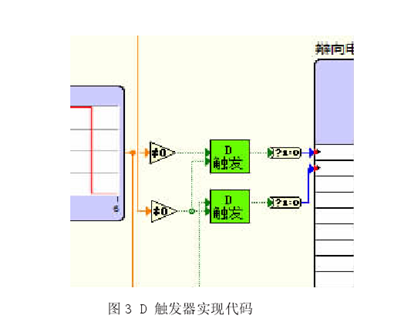

通過 D 觸發器實現電路細分，其代碼如圖 3。
通過以上的操作步驟，能夠實現在 Lab VIEW 軟件中調用 Multi-sim 軟件中的仿真電路，進行數據的處理與分析，提高了采集系統的工作效率
