硬質合金利器的革新之路
2025-5-21 來源：伊斯卡 作者：-
從20世紀90年代至今，整體硬質合金立銑刀（SCEM）憑借其高精度、長壽命和定制化優勢，逐步占領金屬切削刀具市場的半壁江山。本文將解析其技術突破、產品創新與未來趨勢，解密ISCAR如何以創新推動其發展變革。
1、技術突破奠定行業基石

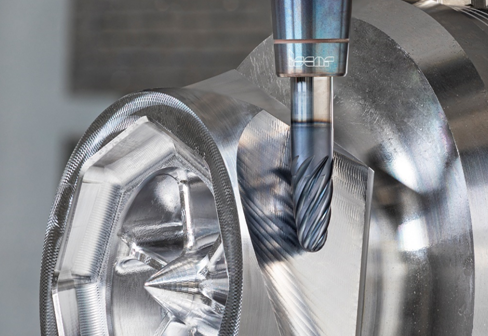

整體硬質合金立銑刀（SCEM）自20世紀90年代末以來已成為金屬加工行業的焦點之一。其突出地位源于多重優勢：相較于可轉位銑刀，整體硬質合金立銑刀（圖1）具有更高加工精度、更適應小直徑設計，并能實現更優化的刀具動平衡結構；整體硬質合金立銑刀（SCEM）在性能上全面超越高速鋼（HSS）材質的同類產品，硬質合金材料賦予其更卓越的耐磨性能，能夠更持久保持刃口鋒利度，從而顯著延長刀具使用壽命。
顯然，僅憑上述優勢并不足以解釋20世紀90年代以來整體硬質合金立銑刀（SCEM）在銑削刀具市場份額的快速增長。還有若干關鍵因素推動了該產品在行業的普及應用：首先，CNC加工技術的進步與高速銑削（HSM）工藝的興起，對適應高切削速度的刀具提出了迫切需求，而SCEM恰好完美契合這些要求。更重要的是，數控工具磨床與CAD/CAM系統的跨越式發展，成為當時推動SCEM取得重大技術進步與市場認可的核心驅動力。這一技術突破堪稱真正的行業變革者，它催生了一個重大發展契機：
• 數控工具磨床性能的大幅提升，使得整體刀具能夠?qū)崿F(xiàn)更高精度的幾何形狀加工。
• CAD/CAM系統的應用使得立銑刀復雜幾何形狀的設計與制造成為可能，這在以往難以實現。工具磨削仿真軟件通過對磨削過程的虛擬分析，顯著提升了整體硬質合金立銑刀（SCEM）的加工精度。
•CAD/CAM系統與數控工具磨床的深度集成，為客戶定制化立銑刀提供了強大的技術支撐，可精準滿足個性化加工需求。
• 高效數控工具磨削技術的應用顯著縮短了生產周期并降低了制造成本，使得高品質整體硬質合金立銑刀對刀具制造商和終端用戶而言都更具市場吸引力與商業可行性。
• 先進數控工具磨床與CAD/CAM系統的應用還顯著提升了質量控制水平，確保刀具參數的一致性。
此外，材料科學與粉末冶金技術的進步推動了細晶粒硬質合金基體的發展，這種先進基體具有更高的硬度和耐磨性。當與TiAlN等新型先進涂層結合時，所形成的硬質合金牌號能顯著延長刀具壽命——這使其幾乎成為專為高速切削和硬質材料銑削設計的整體硬質合金立銑刀（SCEM）的理想選擇。
因此，整體硬質合金立銑刀已成為高效加工不可或缺的關鍵刀具，目前SCEM在銑刀市場中占據重要份額。據多方統計數據顯示，整體硬質合金立銑刀約占該市場份額的50%，且其市場占比仍呈現持續增長態勢。
2、順應市場的發展趨勢
CNC加工技術的持續普及、高速銑削(HSM)工藝的興起，以及精密壓鑄/鍛壓/注塑成型帶來的加工余量減少——這些因素與硬質合金材料及涂層技術的進步共同決定了整體硬質合金立銑刀(SCEM)的發展趨勢，也對刀具制造商提出了新的技術要求。主要發展趨勢包括：
• 硬質合金牌號方面，亞微米級碳化物的廣泛應用及TiAlN、AlTiN、金剛石涂層等高耐磨涂層的普及已成為行業趨勢。
• 刀具結構與切削幾何方面，日益復雜的"智能型"設計正成為主流，不等分角距、變螺旋角以及分屑切削刃等創新結構得到廣泛應用。
• 在高效加工領域，針對高速銑削(HSM)和高進給銑削(HFM)優化的整體硬質合金立銑刀(SCEM)受到特別重視。
• 就刀具精度而言，金屬加工行業對高精度、高平衡性刀具的需求與日俱增，以滿足嚴格加工公差要求，并確保在高速旋轉工況（尤其是精加工切削時）的穩定運行。
•定制化解決方案——為滿足特定應用需求，刀具制造商正開發包含獨特硬質合金牌號與切削幾何的特制產品。
• 多功能性——市場對復合功能整體硬質合金立銑刀(SCEM)的需求日益增長，這類刀具集銑削、鉆孔、倒角等多種加工功能于一體。
• 數字化轉型——工業4.0對金屬加工的影響凸顯了數字刀具配套系統的重要性，包括可用的數字孿生體、3D模型與2D工程圖、便捷獲取的指定切削參數、工程計算以及刀具壽命預估等功能。
3、ISCAR的創新產品矩陣
在比較兩款尺寸相近的整體硬質合金立銑刀時，肉眼往往難以察覺明顯差異，即便借助放大鏡或顯微鏡也未必能辨識。然而，這些刀具的實際加工性能指標可能天差地別，差異立見分曉。下面讓我們通過ISCAR的最新產品研發成果，解讀其如何應對這些技術挑戰。
只需快速瀏覽ISCAR整體硬質合金立銑刀產品線，就能從應用角度發現SCEM產品的一個顯著趨勢：過去強調通用型設計理念，使立銑刀能加工多種工程材料；而現在的新品研發則聚焦于為特定材料組別提供最優銑削方案。

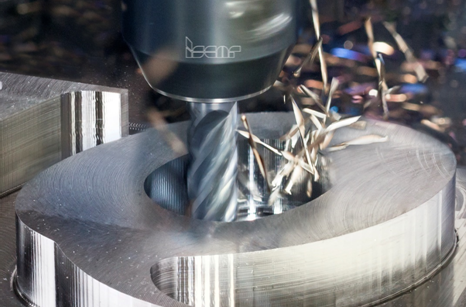

以Ti-TURBO立銑刀系列為例，該系列產品專為鈦合金加工而設計：具有精密設計的切削幾何形狀，具有四個切削刃，適用于各種機加工（圖2），在銑削槽時深度可達兩倍刀具直徑；同時可提供七個和九個切削刃的SCEM，專為擺線銑削等高速加工工藝優化。Ti-TURBO刀具采用變螺旋角與不等齒距設計，在高速切除率(MRR)條件下，顯著提升了鈦合金（包括"三5"難切削級Ti-5-5-5-3等材料）加工時的動態剛性及顫振抑制能力。該明星產品系列在ISCAR最新LOGIQUICK推廣活動中又新增多款型號。
基于變螺旋角、不等齒距及其組合設計的無顫振刀具，已成為ISCAR整體硬質合金立銑刀的顯著特征。這類設計不僅能確保高加工穩定性，還可實現加長切削刃的開發。近年來，無顫振SCEM系列新增多款產品，提供豐富的轉角半徑選擇、加長的切削刃、便于排屑的中心冷卻孔，以及將寬切屑分割為小段的分屑幾何結構。

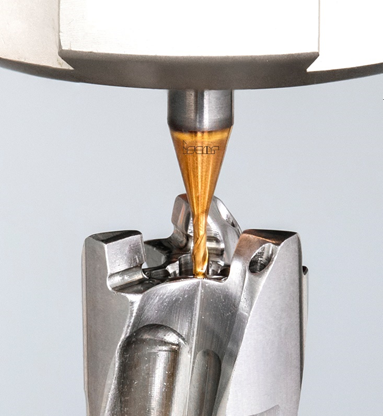

另一個典型代表是EC-A2-T系列——這是一組直徑范圍0.3至4毫米的高精度雙刃微型立銑刀，專為預硬鋼及淬硬鋼的高速加工而設計（圖3）。該系列最新升級采用IC602牌號——這是一種采用AlTiSiN物理氣相沉積(PVD)涂層的高硬度亞微米級硬質合金，可顯著提升銑削硬度高達HRC 65鋼材（ISO H類應用）時的加工性能。
針對鋁合金及有色金屬（ISO N類材料）加工，ISCAR最新推出采用IC1508牌號的三刃整體硬質合金立銑刀(SCEM)。該刀具采用亞微米級硬質合金基體配合類金剛石碳(DLC)涂層，專為高效切削而優化。

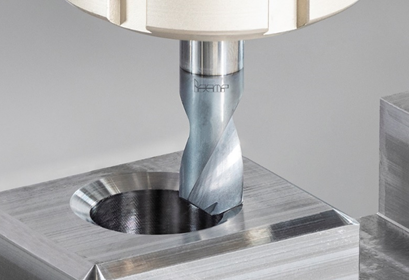

多功能ECD-S2整體硬質合金刀具集成了點鉆與倒角銑削功能。除了現有45°刃角刀具外，ISCAR新推出30°和60°刃角型號以滿足不同客戶需求。這款多功能刀具幾乎適用于所有機械加工車間（圖4）。
新產品還包括SOLID-FEED-MILL系列多刃整體硬質合金立銑刀(SCEM)，專為高進給銑削而設計。該刀具通過特殊結構設計最小化切削力的徑向分量，從而降低彎曲載荷，即便在長懸伸工況下也能實現高進給率加工。

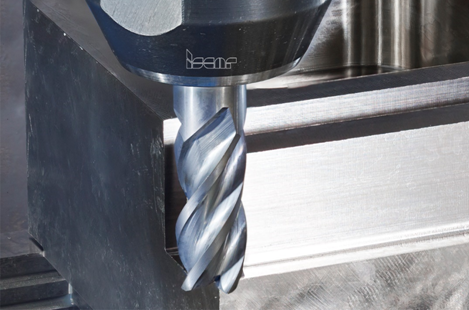

最新發布的NEOBARREL鼓形整體硬質合金立銑刀（圖5）專為復雜3D曲面的五軸加工而設計。該刀具能實現復雜型面的高精度、高效率切削加工。
近年來，ISCAR基于ISO 13399標準大幅擴展了其數字化刀具組件功能。該組件包含多種選項：用于計算機建模、CNC編程與工藝規劃的3D/2D刀具模型；支持?jǐn)?shù)據交換的STEP(.p21)文件生成；增強的虛擬裝配與刀具搜索功能；以及針對特定應用選擇最優刀具方案的能力等。這些功能同樣全面適用于整體硬質合金立銑刀產品。
在ISCAR電子目錄（e-catalog）中，包括整體硬質合金立銑刀（SCEM）篩選在內的刀具搜索功能已顯著擴展。新增的客戶導向型搜索選項可根據以下關鍵參數選擇更合適的整體硬質合金立銑刀：被加工材料類型、適配性、尺寸規格、切削材料牌號、以及刃數等特征參數——這些改進使立銑刀選型更便捷高效。
本文展示的ISCAR整體硬質合金立銑刀新品實例，充分體現了該公司對性能、應用范圍、精度及可靠性等最新發展趨勢的響應。通過持續跟蹤這些技術趨勢，ISCAR實力雄厚的研發團隊不斷開發創新解決方案，以滿足金屬加工行業日益發展的需求。
