伊斯卡推出系列刀具：小尺寸銑刀片、新槽型霸王刀片 等
2019-4-26 來源：伊斯卡 作者：-

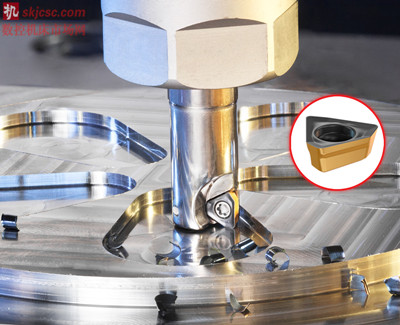

一、小尺寸HELI-3-MILL-HM390銑刀片
伊斯卡拓展了HELI-3-MILL HM390系列，可轉位銑刀夾持切削刃長5mm的三角形刀片HM390 TPKT 0502PDR。此銑刀是基于該系列早前成功推向市場的銑刀而新設計的銑刀，銑刀片更小，能實現高金屬去除率，為90°方肩銑提供高效而經濟的解決方案。HELI-3-MILL銑刀推薦用于傳統銑削加工時選取整體硬質合金立銑刀的場合。設計用于在高進給率下對緊湊型零件、小尺寸型腔、窄小型腔等的高生產率粗銑加工。新銑刀特別適用于小型零件的生產制造，以及醫療器械工業和更多領域。新銑刀為低功率加工中心及車銑復合機床提供了理想的解決方案：消耗功率低使得銑刀能應用于功率受限的機床，小容量加工中心以及車銑復合機床。
銑刀直徑范圍為10-16mm，帶90°主偏角；前沿設計的切削刃能降低切削力，使得切削輕快；具備向下坡走銑性能，最大切削深度為3.5mm。冷卻液流經內冷卻通孔直達每一切削刃。銑刀體采用了硬涂層處理以使得切屑流排屑無礙，并保護刀體免于受到腐蝕及磨損。加工中每齒進給值相對更低，使得沖擊載荷更低，確保切削輕快輕柔，而小尺寸刀片密齒排布使得銑削加工中同時有數齒切入工件材料，有助于切削穩定。
HM390 TPKT 0502PDR單面三角形刀片帶三個螺旋切削刃，前沿的幾何形狀設計使得刀片裝夾于刀體在軸向及徑向形成正傾角，修光刃設計有助于提高被加工表面質量。銑刀片采用了伊斯卡技術前沿的束魔技術（SUMOTEC）合金牌號，以確保高生產率。HM390 TPCT 0502PDR周邊磨制刀片帶鋒利切削刃，用于半精銑加工及精銑加工。采用該刀片能實現輕快切削，施以低切削力，為各種高溫合金的銑削加工而特別設計。這些特點允許在小切深下實現更高的工作臺進給。
現階段提供以下類型HELI-3-MILL銑刀：HM390 ETP…-05立銑刀夾持三角形刀片HM390 TPKT 0502PDR，直徑范圍為10-16mm；HM390 ETP…MM-05立銑刀頭帶變形金剛（MULTI-MASTER）螺紋接口，銑刀頭直徑為10,12,14及16mm，夾持三角形刀片HM390 TPKT 0502PDR。變形金剛連接極大地豐富了銑刀結構類型。提供圓柱柄，圓錐柄等類型的變形金剛接柄，提供多種直徑、長度及材質供選用，操作者可根據加工應用實際需求選取適合的接柄。螺紋接口使得刀頭的更換快捷方便，因變形金剛接柄無需從機床取下即可快換刀頭。
HELI-3-MILL銑刀系列為寬范圍的銑削應用提供高生產率解決方案，包括主流工程材料的粗銑加工到精銑加工，面銑（特別是靠近于臺肩），槽銑，斜面以及腔槽，可執行坡走銑及螺旋插補銑。特別的銑刀設計顯著縮小甚至消除了在高的方肩銑加工中多次進刀產生的接刀痕。

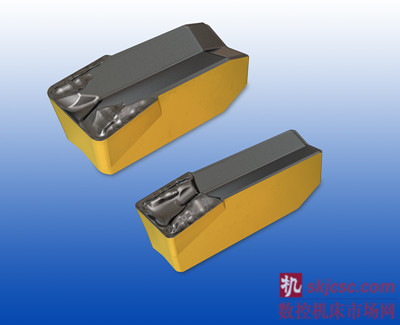

二、新槽型霸王刀片CUTGRIP GIMT
伊斯卡推出帶全新斷屑槽的車削-切槽壓制刀片CUTGRIP GIMT，優先用于切槽、單側清根切槽、車削以及精車這四種加工應用。市面上大多數斷屑槽能在上述一種或兩種應用中表現出色，但極少能同時涵蓋這四種加工應用。
基于伊斯卡的經驗累積以及研發部門的匯集整合，GIMT刀片在上述四種加工應用中表現出色，在寬范圍的切削條件下實現有效的切屑控制。GIMT刀片優先推薦用于鋼質材料的加工，但用在不銹鋼及高溫合金材料組的加工中也同樣表現良好。
GIMT標準刀片切寬為3,4,5,6mm。選用新刀片削減了為每一應用配備不同的刀片，提供了高性能、高成本效益解決方案，降低了庫存需求，為最終用戶提供了更柔性的解決方案。
斷屑槽要素包括側面車削斷屑臺，帶有連續的不等大正前角以實現更佳的切屑控制；前端切削刃不等寬度設計使得在低速進給下也能輕松地實現切屑控制；波形斷屑臺；對刀尖圓角半徑區域優化設計以使得無論是在單側清根切槽還是精車加工的小切深ap下也能實現出色的切屑控制；僅針對切寬為5mm及6mm的刀片，其“F”型前端斷屑臺在全切寬切槽加工中有助于提高對切屑的控制。

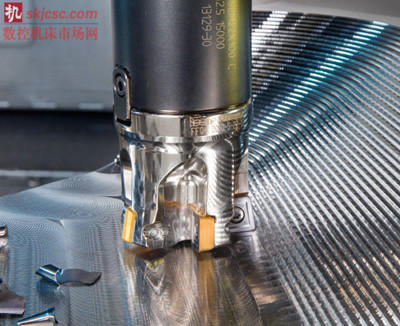

三、拓展了MILL-4-FEED FFQ4 12系列
伊斯卡拓展了頗受市場歡迎的FFQ4-12銑刀系列，包括新刀體和刀片。FFQ4-12銑刀夾持帶4個切削刃的單面刀片，切削力更低，可用于低功率機床及大懸伸加工應用。
新的套式銑刀FFQ4 D…-12提供直徑為40mm，50mm，52mm及66mm的疏齒型銑刀，拓展該系列銑刀的粗銑加工應用至模具工業、航空工業以及通用機械加工領域。
FFQ4刀片采用伊斯卡前沿的束魔技術合金牌號制成，確保高生產率。刀片類型包括：FFQ4 SOMT 1205單面方刀片帶4個切削刃，提供5種斷屑槽以優化不同被加工材料的加工；FFQ4 SOMT 120516T刀片用于加工鋼件、鐵素體不銹鋼件及馬氏體不銹鋼件，鑄鐵件以及淬硬鋼件；FFQ4 SOMT 12516HP刀片用于奧氏體不銹鋼件及高溫合金件的加工；FFQ4 SOMT 120516T20刀片用于加工灰鑄鐵件及球墨鑄鐵件；FFQ4 SOMT 1205RM-T刀片用于斷續切削，以及鋼件、鐵素體不銹鋼件、馬氏體不銹鋼件、鑄鐵件以及淬硬鋼件的近乎垂直面的方肩銑加工；FFQ4 SOMT 1205RM-HP刀片用于斷續切削，以及奧氏體不銹鋼件和高溫合金件近乎垂直面的方肩銑加工。
FFQ4 D…-12銑刀帶9°主偏角，軸向大正前角，具有坡走銑能力，編程半徑為3.1mm，提供密齒型銑刀及疏齒型銑刀。冷卻液流經內冷卻通孔直達每一切削刃，銑刀體經特別的拋光涂層保護處理，排屑流暢，保護刀體不易受到腐蝕與磨損。
