刀具涂層的研究進展及最新制備技術
2018-8-14 來源：轉載 作者：王鐵鋼 張姣姣 閻 兵
摘要 刀具涂層是機械加工行業實現高效率、高精度、高柔性和綠色制造的有效途徑，其優異的綜合性能不僅可延長刀具的使用壽命，而且能大幅度提升機械加工效率和零件的表面加工質量，尤其針對鈦合金、高溫合金等難加工材料的切削，極大降低了加工成本。文章概述了刀具涂層的特點、類別及刀具涂層材料的應用，總結了化學氣相沉積技術、物理氣相沉積技術、物理化學氣相沉積技術的原理及優缺點。闡述了刀具涂層的發展歷程，即從常用涂層到納米復合涂層、功能梯度涂層等新型涂層，并對新型刀具涂層和最新制備技術的發展做了簡單的分析與介紹。
關鍵詞 刀具涂層 磁控濺射 電弧離子鍍 離子束輔助沉積 切削性能
如今，隨著制造技術全球化趨勢的快速發展，對機械加工行業切削技術的要求逐步提高。刀具涂層的出現使加工高效性、精確性、專業化程度都有利于制造業的進步，因而刀具涂層技術得到世界各個國家的廣泛關注。各種高強度合金和冷硬鑄鐵的廣泛應用，汽車發動機薄壁缸體、缸蓋、曲軸、凸輪軸的加工精度及效率要求的不斷提高，這些都對高速切削技術提出了新要求。
選擇合適的刀具涂層材料對降低刀具材料消耗，獲得良好的加工精度和表面質量，提高難加工材料切削刀具的壽命、效率等方面都具有決定性作用。近年來，提高涂層與基體的結合強度，刀具涂層的強度、硬度、韌性、抗氧化、耐高溫和耐磨損等性能，能夠拓寬涂層刀具在干式切削加工中的應用，滿足新型難加工材料的高速切削加工及現代金屬切削加工需要有高的速度、進給率、可靠性、耐磨性和良好的切削可控性的條件。使得刀具涂層技術從單一的刀具涂層逐步的發展成多元、多元復合、納米復合涂層等具有優良特性和卓越機械性能的涂層刀具，不但可以增加刀具涂層的使用壽命，還可得到較好的加工效果。刀具涂層的研究進展同時也促進了新制備技術的出現。例如，近些年來最新發展并最受歡迎的先進的制備技術: 高功率脈沖磁控濺射技術 ( HIP-IMS) ，離子束輔助沉積技術和磁過濾電弧離子鍍技術。因為可以制備出工業上所需要的耐腐蝕耐摩擦薄膜、超硬薄膜、超導薄膜及具有綜合機械性能的薄膜，所以成為制備并研制刀具涂層的主流技術。
1 、刀具涂層簡述
刀具涂層是在真空條件下，采用氣相沉積技術在硬質合金、高速鋼( HSS) 刀具基體表面上，或者金剛石、陶瓷、立方氮化硼等超硬材料刀片上，沉積單層或多層抗高溫、耐磨損的難熔金屬化合物硬質涂層。涂層避免了刀具與工件間的直接接觸，使擴散和化學活性降低，提高了抗氧化、抗粘結、抗磨粒磨損、抗月牙洼磨損的性能。涂層刀具良好的綜合切削性能，滿足了高速切削加工中提高加工效率與加工質量的要求?？偨Y(jié)起來涂層刀具有以下特征:
(1) 刀具涂層可在保證刀具強度不降低的情況下，大幅度的提高刀具表面硬度。
(2) 固相潤滑性能良好的刀具涂層，具有較高的抗粘結性能和較低的摩擦系數，可明顯改善工件表面加工質量，滿足干式切削加工的惡劣條件。
(3) 刀具涂層的不斷升級換代，使得一系列刀具涂層表現出優異力學性能和摩擦學性能，又表現出氧化性良好的熱穩定性和化學穩定性，在對難加工材料的高速切削中，極大地提高了刀具的使用壽命和加工效率。
(4) 涂層刀具可極大地減少冷卻液或潤滑液的使用及刀具材料的消耗，降低切削加工成本，提高生產效率。
(5) 數種非涂層刀具可以由一種具備多種材料綜合性能的涂層刀具替代，即減少了刀具的品種和數量又簡化了刀具管理，還可以降低刀具的使用成本，因此涂層刀具應用性強，加工范圍廣。
2、 刀具材料進展
刀具材料的發展對于機械加工行業的快速發展具有重大意義，隨著刀具材料性能的不斷改進，特別是刀具涂層的出現和日益優化，使得刀具的切削加工水平和效率在不斷地提高。除此之外，還可逐漸滿足難加工材料鈦合金、陶瓷等的高速切削要求。自 1900 年后至今，刀具材料及加工時間的發展變化如圖 1 所示?？梢?，刀具材料技術的發展縮短了100 倍的切削時間。1960 年之后，涂層刀具的出現，使得加工時間縮短了 4 倍。最初使用的刀具材料是碳鋼，因為碳的含量越高，鋼的耐磨性越好，但韌性較差，使用溫度低，切削性能差且加工效率不高。后來出現的高速鋼的耐熱能力和切削性能明顯優于碳鋼。隨著制造業的發展，淬硬鋼、高錳鋼、耐磨鑄鐵等材料的使用增加，新型材料的出現，雖然高速鋼及硬質合金刀具在普通的切削加工中應用比較廣，但是硬度、耐磨性和耐高溫能力都不是很高，滿足不了高速切削的加工要求，刀具涂層的應用有效改善了現有刀具的切削性能。隨著涂層技術的不斷更新，刀具涂層已由最初的單層發展到多層復合、梯度涂層、納米復合結構，最近又新出現了混合式復合涂層，逐步縮短切削加工時間，提高加工效率，對加工制造業產生了深遠的影響。刀具涂層的出現即大幅度的縮短了刀具切削加工時間又使得高速切削難題逐步被解決，刀具涂層材料將持續發展，可逐漸實現當代先進制造業高效率、高精度、高柔性和綠色化發展。
圖 1 刀具材料與加工時間隨年代的變化
3 、真空氣相沉積技術
真空氣相沉積是將反應室抽成真空，利用各種方法，使金屬或金屬氧化物成為氣態原子或分子，入射沉積在金屬或非金屬表面，形成固態薄膜。真空鍍膜相比傳統的電鍍法，具備耗能低、污染小、無毒、無廢液、成本低、應用范圍廣、鍍層質量高等優點，是鍍膜領域發展前途很好的一項新技術。真空是涂層氣相沉積的必要條件之一，在真空下活性反應氣體氧氣含量較低，并且具有氣體分子間碰撞少，化學非活性，熱導低，壓力低的特點，所制備的薄膜孔隙率和雜質含量低; 真空度還會影響沉積離子的動能，改變涂層的生長機制，還可細化晶粒，影響涂層物相結構與分布，從而獲得高硬度、高純度的涂層。氣相沉積是在合適的工藝參數條件下，通過氣相中發生的物理、化學反應，在基體表面上形成具有特殊性能薄膜的方法。氣相沉積技術根據涂層形成的基本原理包括: 化 學 氣 相 沉 積 ( CVD ) 、物 理 氣 相 沉 積( PVD) 、物理化學氣相沉積( PCVD)。
3． 1 PVD 技術
PVD 是一種利用濺射或蒸發等之類的物理氣相方法，在真空環境中的襯底上凝聚形成涂層的過程。目前，PVD 的主要方法有濺射鍍膜、真空蒸發鍍膜、電弧、空心陰極、活性反應等離子體鍍膜。涂層沉積過程是在真空和氣體放電( 即低氣壓等離子) ，大電流電弧放電，低電壓條件下進行的。固態物質的涂層反應源蒸發或濺射后，與送入的反應氣體通過電離、復合和反應等物理過程，生成新的固態物質，沉積在基體表面，形成均勻致密的硬質薄膜和它們的復合涂層薄膜。
隨著高新科技的快速發展，物理氣相沉積經過不斷地改進出現了新的亮點，像多弧離子鍍與磁控濺射兼容技術，非平衡磁控濺射技術，孿生靶技術等使得物理氣相沉積技術不斷地滿足工業化大規模的發展。優點: PVD 技術制備出的薄膜具有硬度和強度高、熱穩定性好、耐磨性好、化學性能穩定、摩擦系數低、組織結構致密等優點。與 CVD 相比低溫沉積且薄膜內部的壓應力狀態對硬質合金精密復雜刀具的涂層更為適合。PVD 工藝無污染 ，可實現綠色化制造。PVD 涂層技術不僅廣泛用于各種切削加工刀具、鉆頭等的涂層處理而且涂層成分也由單層涂層、多元涂層發展到多元復合涂層。缺點: PVD 技術制備涂層薄膜要求基體的清潔度高，而由于繞鍍性差使得覆蓋臺階、復雜零件等的能力差，工藝重復性不好且加工成本高。
3． 2 CVD 技術
CVD 是利用等離子體激勵、加熱等方法，使反應物質在一定溫度和氣態條件下發生化學反應并以生成的固態物質沉積在適當位置的基體表面，進而制得的固態薄膜或涂層的工藝技術。CVD 是一種非常靈活、應用廣泛的制備涂層的化學氣相生長法，即將含有組成薄膜元素的單種或多種化合物、單質氣體供給放置有基體的真空反應室，借氣相作用在基體表面上形成所要求的固態薄膜或涂層的方法。利用等離子和激光輻射技術還可以獲取活化能，從而能在較低的溫度下進行沉積。如今化學氣相沉積技術不僅廣泛應用于各種單晶、多晶或玻璃態無機膜材料的沉積且已成為無機合成化學的一個新領域。優點: CVD 可以在真空低的條件下沉積涂層，各種氮化物、碳化物、氧化物、硼化物、硅化物涂層的制備可在低于其熔點或分解溫度的沉積溫度下進行，設備簡單，同一種膜的制備可選用不同的化學反應，靈活性比較大即反應原料的成分不僅可以調節和改變，又能控制涂層的特性和成分。又因為繞鍍性好適合用于形狀復雜的零件和沉積內壁、內孔等的鍍膜。缺點: 工藝溫度高在應用上受到限制，針對局部表面沉積涂層時沒有 PVD 技術方便，沉積速率不是很高比濺射鍍膜還要低，鍍膜后需真空熱處理。制備的涂層表面粗糙，需要采取措施解決環境污染問題。
3． 3 PCVD 技術
PCVD 是結合輝光放電的物理過程與 CVD，在低壓輝光放電的陰極上放上樣品，合適的溫度下，通入適量的氣體，利用相結合的化學反應和離子轟擊過程，通過精確的監控來保證工藝參數的穩定。樣品表面獲得涂層不僅具有 PVD 的低溫性而且還具有 CVD 的繞鍍性，化學成分和結構性能易于調整，因而適用于 PVD、CVD 技術鍍膜的某些范圍有可能被取代。優點: PCVD 技術可實現低溫沉積，繞鍍性也比較好，制備出的薄膜還具有較高的膜基結合力。缺點: 真空度低、鍍膜雜質含量較高、硬度低、沉積速率過快、化學反應不完全、PCVD 設備的腐蝕較嚴重。
4、 刀具涂層材料的分類及應用
刀具涂層的合理應用，不能僅根據涂層的成分和是否具有高的硬度、韌性、抗氧化性來選擇，必須從實際的切削工況及不同的切削條件進行綜合考慮，以達到獲得最大經濟效益的目的。如車削加工、鉆削加工、銑削加工、螺紋加工，不同的加工方法有不同的加工特點，依據不同的加工特點來考慮刀具涂層的硬度、高溫抗氧化性、韌性、薄膜致密性等哪個應該為首選因素。圖 2 是幾種典型的常用涂層刀具實物圖。在金屬切削加工刀具中，有許多經過鍍膜技術處理的涂層刀具，如在刀具上涂覆金黃色的 Ti N、Zr N 涂層，在切削刀具上覆蓋黑色或灰色的 Ti C、Cr N 涂層，在銑刀、鉆頭等工 具上 涂覆古 銅 色 的Ti Al N 涂層等一系列各種顏色的涂層刀具。刀具涂層材料的分類方法較多，即可以根據涂層材料的性質來分，也可以根據材料的種類及制備方法、應用、化學構成來分。
圖 2 典型涂層刀具實物照片

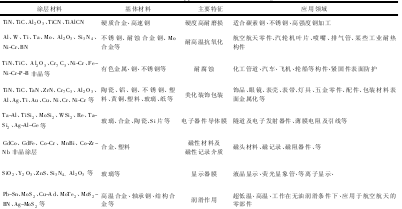

表 1 是常見涂層材料的特征及應用情況。
表 2 是按照化學鍵的種類對涂層材料進行歸納分類。
5、 刀具涂層的發展歷程

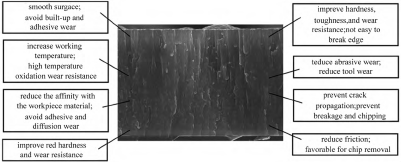

常規的過渡族金屬氮化物涂層，像 Ti N、Cr N 等早已被廣泛應用，但現代實際加工條件的愈加苛刻及更高的切削加工精度要求使得它們無法滿足，故相繼開發出成分多元化、功能多樣化的涂層。新型涂層具有比傳統涂層更高的硬度和抗高溫氧化能力，已成為當今刀具涂層發展的重要方向，圖 3 所示為刀具涂層提供的改性作用。
圖 3 刀具涂層提供的改性作用
5． 1 常規涂層
(1) 氮化鈦( Ti N) 涂層: Ti N 是利用 PVD 技術制備的一種最常見涂層，不僅可以提高刀具硬度、韌性、使用壽命，而且還有較高的抗氧化溫度。該涂層相對來說具有一定的抗腐蝕、抗氧化及耐磨損能力，故應用于高速鋼切削刀具或成形工具可獲得良好的加工質量。
(2) 碳化鈦( Ti C) 涂層: Ti C 涂層是涂層技術初期最早被開發出來的一種單一涂層，涂層的的硬度比 Ti N 高，較強的機械磨損性能和基體粘結力，在切削加工過程中可降低加工阻力和切削溫度。其缺點是涂層脆性、韌性、抗彎強度較低，適合于刀具產生劇烈磨損及連續切削的場合。
( 3) 氮碳化鈦( Ti CN) 涂層: Ti CN 涂層是由 Ti N 涂層加入合金化元素 C，Ti N 晶格中部分氮原子被碳原子所取代而形成的同時具有 Ti N 和 Ti C 優點和特征的三元涂層。Ti CN 在摩擦學應用的磨損機制要優于 Ti N，這是因為 Ti CN 涂層中由于 C 的存在作為潤滑劑降低了摩擦磨損。但是，在溫度高于400 °C 時該涂層就會失效，因此 Ti CN 涂層適合運用于工作溫度低于 400 °C 高速鋼刀具。
( 4) 鈦鋁氮( Ti Al N) 涂層，: Ti Al N/Al Ti N涂層是在 Ti N 基本結構中 Al 替代 Ti 而形成的具有立方 Na Cl 結構的復合涂層。該涂層中氧化鋁的存在使薄膜導熱性降低從而提高刀具的高溫加工壽命。由于高硬度和耐磨性，以及良好的熱穩定性能和時效硬化能力，是最先進的加工工藝( 例如: 高速干式切削) 的首選耐磨材料之一。Ti Al N 比 Ti N 涂層刀具具有高的硬度、氧化溫度，好的紅硬性、附著力，低的熱膨脹系數及摩擦系數。切削性能優于Ti N，可應用于鑄鐵、不銹鋼、高溫合金的高速切削或干式加工。
(5) 鋁鈦氮( Al Ti N) 涂層: Al Ti N 和 Ti Al N 涂層區別在于鋁和鈦的比例不同，Al Ti N 涂層優異的力學和熱學性能被廣泛的應用于耐磨領域，這很大程度上歸功于鋁含量的增加。與 Ti N 涂層相比，Al Ti N 涂層作為刀具的保護層，可減少磨損量及更大的沖擊周期所導致的斷裂。由于晶粒細化后組織結構更加致密，Al Ti N 涂層比 Ti Al N 涂層硬度更高，同時兼具了 Ti Al N 涂層優良的綜合機械性能，是高速干式加工的一種理想涂層。
(6) 氮化鉻( Cr N) 涂層: Cr N 涂層基于高硬度，高的熱穩定性，抗磨損和抗腐蝕性能，是一種受歡迎的低摩擦涂層。極高的變形表面和大晶粒尺寸的Cr N 結構可以為潤滑劑提供微儲藏，從而使 Cr N 涂層也適用于在潤滑條件下工作的部件。另外，良好的抗粘結性能使 Cr N 刀具涂層在容易產生積屑瘤及切削 鈦 合 金、鋁 等 軟 材 料 加 工 中 成 為 首 選 涂層。這種幾乎無形的 Cr N 涂層涂覆在高速鋼、硬質合金材質的車刀、銑刀、成形刀具上，可大大改善刀具的加工性能，因此，在工程中得到了廣泛應用。
(7) 金剛石( Diamond) 涂層: CVD 金剛石涂層在刀具上的應用比較成熟，可為非鐵金屬材料加工刀具提供最佳性能，是加工陶瓷、石墨、金屬基復合材料( MMC) 、高硅鋁合金、碳-碳復合材料、高磨蝕材料等的理想涂層，這是因為刀具的磨損主要是由粘結、腐蝕、擴散等引起的熱、化學磨損，硬顆?？虅澴饔盟鶎?dǎo)致的的機械磨損 ( 注意: 純金剛石涂層刀具熱穩定性差，在高溫條件下會失去硬度和碳化。除此之外，與鐵有很強的親和力。故不適合加工鋼鐵件，以避免破壞涂層與刀具間的粘附層)。金剛石涂層刀具有很高的熱導率、抗高溫氧化性，刀具壽命高于沒有涂層的硬質合金刀具，最適合用于表面光潔度要求高、抗腐蝕磨損和抗磨粒磨損的切削加工情況。
(8) 立方氮化硼( c-BN) : 立方氮化硼主要是在高溫高壓工藝下由人工合成的立方聚晶氮化物，硬度和熱導率僅次于金剛石，具有熱膨脹、密度較小和良好的熱穩定性，低斷裂韌性的特點。更重要的是，立方氮化硼不僅有金剛石的許多優良特性而且?guī)缀醪慌c鐵族元素發生反應，對于黑色金屬具有優異的化學和熱穩定性。立方氮化硼涂層除了良好的耐磨性，還能切削加工高硬度和對刀具有嚴重磨損的合金材料，因此，加工冷硬鑄鐵、淬硬鋼、高溫合金 、硬質合金等難加工材料時立方氮化硼往往成為最佳選擇。切削、鉆削、滾齒和攻絲等屬于不同的加工，適用的涂層也各不相同，涂層結構方式有: 單涂層、雙涂層或多涂層、復合化合物涂層、梯度涂層、納米涂層及納米復合涂層等類型，各自有其特定的使用場合。進一步提高了刀具的使用壽命，典型涂層結構如圖 4 所示。

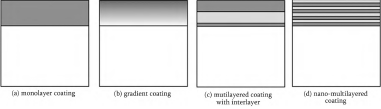

圖 4 典型涂層結構
5． 2 新型涂層
(1) 合金涂層: 因為固溶強化( 晶格畸變) 、共價鍵結合能增加( C 取代 N) 、沉淀硬化( 第二相析出) 、抗氧化能力改善、抗氧化元素的添加，如 Al，Zr，Cr 等所以硬度提高。例如 Al-Fe-Mn-Si 系多主元合金涂層是采用激光熔覆技術在鋁合金表面制備而成，涂層表面的顯微硬度相比于基體的硬度提高了 2 倍，激光熔覆制備的 Al Fe Mn Si Zn 多主元合金涂主要是具有簡單 FCC 結構的 α-Al 固溶體且涂層中還生成了少量金屬間化合物 Al13Fe4 和 Al6Mn，由于多主元合金涂層存在最為合適比例的韌性相和硬質顆粒，故表現出最優的耐磨性能。
(2) 類金剛石涂層: 類金剛石 ( Diamond-likecarbon coating，簡稱 DLC) 涂層的制備即可以用在高溫或者等離子場中將碳的化合物電離或分解，在基體上發生化學反應而形成涂層的 CVD 技術制備，也可以由 PVD 制備。DLC 涂層不是由單質而是由sp2和 sp3鍵和幾乎沒有的 sp1鍵組成的，性質介于金剛石和石墨之間的亞穩態非晶碳，因此兼具了金剛石和石墨兩者的優良特性。DLC 涂層由于硬度高、摩擦系數低、自潤滑性好、熱傳導高、化學惰性和抗粘著而被用于軟金屬的銑削，大大提高了加工質量，具有很好的應用前景。
(3) 納米復合涂層: 它是由孤立的納米晶( 如nc-Ti N) 鑲嵌在很薄的非晶層( 如 a-BN) 中形成的一種復合結構涂層。由于該涂層納米晶硬度較高，非晶相塑性好，兩相界面內聚能高，晶體相和非晶相在熱力學上呈分離趨勢; 細小的納米晶內無法形成位錯，晶粒間的薄非晶層可阻擋晶界滑移，大量的兩相界面增加了微裂紋擴展阻力的特征。因此，納米復合涂層在刀具上的應用，可發揮其高硬度 (＞ 40GPa) 、高韌性、優異的耐磨性能和高溫?zé)岱€(wěn)定性等優勢，比普通涂層具有更好的耐腐蝕性能，適合用于高速切削、干式加工等工況。納米復合涂層由傳統 Me N( Me 包括 Ti、Cr、Zr、Ti Al、Cr Al 等) 涂層發展起來的，主要包括 Me-Si-N( nc-Me N/a-Si3N4) 和Me-B-N( nc-Me N，Me B2 / a-BN) 兩類，通過向 Me N 涂層中分別添加 Si、B 等元素形成。涂層中的軟質非晶相在一定程度上可緩沖外載荷引起的晶粒滑移，降低其抗彈性變形能力，同時也增加了涂層韌性。

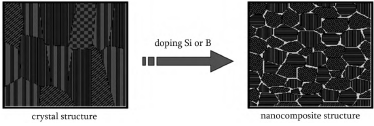

圖 5 是涂層中添加 Si 或 B 等元素后，由晶體結構向納米復合結構轉變的示意圖。
圖 5 納米復合涂層微觀結構演變示意圖
(4) 多層復合涂層: 多層復合涂層是通過改變結構和化學成分的方法獲得的，一般由兩種不同的材料按一定的周期交替疊加形成，可集中每種材料的優異特性，控制每一層膜厚在幾個納米或更小量級，更重要的是能發揮協同作用效果，如超模量效應、超硬效應等。多層復合涂層可以在單一涂層原有性能的基礎上，進一步提高其韌性、硬度及抗高溫氧化性能來更好地滿足現代難加工材料的高效加工。在生產應用方面，歐瑞康巴爾扎斯涂層公司已將 Al Cr O/Al Cr N 多層復合涂層應用于齒輪滾刀表面，并在工具鍍膜行業已占有絕對優勢，圖 6 是其生產的多層膜截面形貌照片。
圖 6 巴爾扎斯涂層公司生產的 Al Cr O/Al Cr N 多層復合涂層截面形貌
(5) 混雜涂層: 采用 Alloying + Nanocomposite概念: 可實現超硬、韌性提高、耐磨性改善、抗氧化性能提高、抗腐蝕性能提高。其過程是以金屬和金屬化合物為原材料在基體表面上進行合金化，制備金屬化合物增強金屬間化合物基體復合涂層。如金屬間化合物 Fe3Al 密度低，且具有優良的抗磨損、抗高溫氧化、抗腐蝕和硫化等性能。Fe3Al 相可有效增強 Ti C-Fe3Al 金 屬陶瓷的韌性，Ti C 顆粒的加入使Fe3Al 的高溫力學性能和硬度明顯提高，研 制的Ti C / Fe3Al 復合涂層具有較好的抗高溫氧化、耐高溫沖蝕的能力，可解決淬硬鋼難加工的問題。
(6) 高熵合金涂層: 高熵合金涂層是以簡單的體心立方或面心立方固溶體結構呈現的。該涂層通過高熵簡化高熵合金微結構，使微結構納米化及非晶質化，且可設計合適的合金配方，從而使其具有較高的強度、硬度、韌性和優異的耐磨、耐高溫、耐腐蝕性能。高熵合金涂層不僅可以強化一些特性還有著常用合金涂層不及的優異特性，用在刀具上使得刀具材料的很多缺陷得以改善。

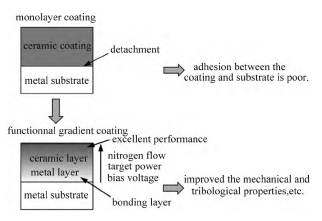

(7) 功能梯度涂層: 是一種集各種組成要素于一體，結構單一或綜合性變化，可設計性強的非均質復合涂層。功能梯度涂層由于空間梯度變化的引入，可有效提高涂層的力學性能和使用壽命。內部界面的不明顯可使其功能和性能在厚度上呈梯度變化，用作涂層或中間層具有優良的隔熱性能，連續功能梯度涂層可減小粘結失效、應力集中、開裂和剝落等缺陷，改進表面性能，減小高溫條件下的殘余應力和熱應力。在硬質合金或高速鋼刀具上沉積成分漸變的梯度涂層可顯著改善膜/基結合力。單一涂層和梯度涂層的結構示意圖如圖 7 所示。
圖 7 單一涂層和梯度涂層的結構示意圖
(8) HI3 SIBONICA 涂層: SIBONICA ( ( Al，Ti) N / Si BNC( O) ) 涂層是利用新型的高離化混合 PVD工藝 HI3 技術制備的新一代刀具涂層，其抗氧化性能最佳。“混合工藝”指在同一涂層設備中采用多種涂層工藝沉積涂層或薄膜。HI3( 三重高離化) 混合技術結合了高離化等離子體輔助涂層( HIPAC) 技術的高離化濺射工藝，先進等離子體輔助電弧技術( APA-Arc) 的高離化電弧工藝。保證了優異的結合強度，并將引領高性能精密刀具和零件涂層當今和未來的發展。該技術制備的涂層在較高溫度下仍然是穩定的非晶態且具有較低的導熱性，可用在對涂層熱屏障作用要求較高的加工場合，如非氧化陶瓷涂層切削刀具。
6、 最新涂層制備技術
目前，磁控濺射和電弧離子鍍是用于沉積硬質涂層的兩類主要 PVD 涂層技術。如今，工業上廣泛應用的真空鍍膜技術之一的傳統磁控濺射技術，雖然具有低溫沉積、表面光滑、沉積速率快、無顆粒缺陷等許多優點，。但金屬離化率低，易生成粗糙多孔的薄膜，膜基結合力差，涂層易脫落失效。電弧離子鍍技術雖然比磁控濺射技術具有金屬離化率高和膜基結合力強的優點，但是存在一個嚴重的應用缺陷，即大顆粒缺陷對薄膜的污染問題，該問是否能夠解決成為了電弧離子鍍技術發展的瓶頸。為了進一步提高涂層性能及加速在機械加工行業的推廣，對以下新涂層制備技術的成果轉化已成為涂層領域的迫切需要。
6． 1 高功率脈沖磁控濺射技術
高功率脈沖磁控濺射( Hi PIMS) 技術是近年來發展起來的是一種為濺射靶材提供高離化率脈沖的PVD 技術，Hi PIMS 是新一代 PVD 涂層技術 。該技術比傳統磁控濺射的脈沖峰值功率高 1000 倍或更高，可實現金屬高離化率( ＞ 50% ) 。高功率脈沖磁控濺射技術具有磁控濺射無顆粒缺陷、表面光滑和電弧離子鍍低溫、離化率高、內應力可調、均勻沉積、膜基結合力強、涂層致密的優點，且離子束流不含大顆粒，相比于 其他電源，其放 電 的 占 空 比 低 ( ＜1% ) ，脈沖寬度( 通常介于 5 和 500 μs) 相對較小，在控制涂層微結構的同時可獲得較高的膜基結合強度，降低涂層內應力，提高涂層的致密性、均勻性，特別是沉積材料到復雜幾何形狀工件不同區域的導向作用等，都存在著顯著的技術優勢，被認為是 PVD近些年來發展史上的一項尤為重要的技術突破。圖8 為采用高功率脈沖磁控濺射與其他技術制備沉積的 Ti Al N 涂層刀具的切削性能對比。

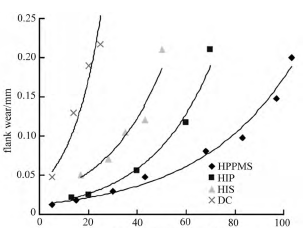

圖 8 采用不同 PVD 工藝沉積 Ti Al N 涂層后，刀具切削高強鋼時后刀面磨損情況對比
6． 2 離子束輔助沉積技術
離子束輔助沉積技術是由物理氣相沉積和離子437注入形成的一種新型的表面材料處理技術。它是在物理氣相沉積的同時，用一定能量的離子束轟擊正在生長的沉積薄膜表面并將額外的能量傳遞到沉積薄膜的材料上，增強薄膜結構的致密性，提高薄膜性能，同時通過改變薄膜表面環境來影響沉積薄膜的成分、結構、性質的過程。離子束濺射沉積期間應用的輔助離子束有助于增加吸附原子的遷移率，從而獲得更光滑的表面質量，更小的晶粒尺寸，更高的膜基結合強度，相對較低的壓縮特性的內應力，而小尺寸的晶粒和存在的壓應力都有助于材料獲得較高的硬度。離子束輔助沉積技術制備的涂層的硬度要比大量相同成分樣品的硬度高得多。該技術保持了離子注入的優點，且在離子束輔助沉積過程中，可選擇改變離子束的能量、離子束流密度、以及離子束的入射角度和入射離子的種類，同時又可單獨的改變這些參數，制備常規制膜技術很難制備的涂層薄膜，因此，這項技術近幾年來引起了廣泛的重視。
6． 3 磁過濾電弧離子鍍技術
磁過濾電弧離子鍍技術是結合電弧離子鍍技術設備簡單、沉積速度快、工作溫度低、離化率高、繞鍍性好、入射離子能量高、工作電壓低的優點，同時利用磁場過濾技術解決電弧離子鍍技術制備薄膜時產生的影響薄膜表面質量，破壞薄膜連續性生長，降低薄膜綜合性能的大顆粒污染問題，是一項具有非常重要工程意義的涂層薄膜制備技術。它是利用電弧放電的原理，在真空室中，靶材放電產生等離子體，并用過濾器濾掉等離子束流中存在的中性大顆粒，獲得純凈離子束，之后在樣品表面沉積形成涂層。磁過濾電弧離子鍍( MFAIP) 技術利用磁場對等離子體以及大顆粒的不同作用將大顆粒過濾掉，制備出的薄膜或涂層可以有效地排除沉積過程中有不良影響的大顆粒和中性微粒。與其他沉積技術相比，不但可以通過調整設備參數控制薄膜的成分而且該技術還可獲得晶粒微細、膜基結合力強、致密性良好、硬度高的涂層薄膜，在工業化生產中具有更廣泛的應用前景。
7 、小結
近年來，隨著材料制備技術的不斷升級換代，新型超強、超硬材料也在不斷涌現，并伴隨著高速高精切削、干切削，以及以車代磨等新工藝的推廣，都將對刀具切削性能不斷提出更高要求，而性能優異的刀具涂層是實現刀具高端、高速加工的必要條件。刀具涂層的使用環境非?？量毯蛷?fù)雜，涂層表面要承受 900 ～ 1000 °C 以上的高溫和超過 1 GPa 的應力載荷，除強烈的磨削、粘著和摩擦/化學磨損外，間斷摩擦帶來的熱疲勞也常導致涂層失效; 不同工況條件下，切削不同材料時，磨損機理也不相同，低速切削時主要為磨料磨損，隨著切削速度的提高，切削溫度的增加，粘結磨損和化學磨損會越來越突出; 通常每一種刀具涂層材料都會有最為合適的加工對象。鑒于以上，在設計刀具涂層時，要綜合考慮結合強度、硬度、韌性、熱穩定性和化學穩定性、彈性模量、導熱、膨脹系數和摩擦系數等，制備多功能涂層。隨著低溫、低壓氣相沉積技術的進步，特別是等離子體、離子束等輔助沉積技術的出現，不斷促進刀具涂層的更新?lián)Q代，推動新型涂層刀具的產業化發展。
