在CCMT2016，來自國外的刀具廠商伊斯卡、瑪帕、藍幟、三菱、泰珂洛、號恩、翰默、京瓷、雄克，來自國內工具行業的株鉆、成量、哈量、哈一工、大連遠東、成都工研所、贛州澳克泰、蘇州阿諾、無錫方寸、蘇州銻瑪、北京沃爾德、常熟萬克、常州富力、成都鋒宜、哈爾濱中天、綿陽綿工、寧波三韓、無錫泰諾、株洲科力特、浙江上優、無錫斯米卡，以及代理商尚亞等數十家企業組成了本屆展會工具展區的主要陣容。本文僅就本屆CCMT工具展區的重點新品和技術水平簡述如下。
一、車到
不少廠商在CCMT2016展出了新的車刀材質、車刀片槽型或車刀結構。
伊斯卡展出的車刀新品中可以說是以上三者兼而有之。在材質方面，伊斯卡展出了適用于加工不銹鋼材質的IC6025（圖1）、用于高溫合金車削及切槽加工的硬質合金牌號IC806和IC804（圖2）。
圖1 伊斯卡的IC6025
IC806在超細晶粒基體上進行氮鋁鈦（TiAlN，PVD）涂層并進行束魔涂層后處理，具有更加出色的耐磨性，顯著提高了刀具壽命和可靠性；而IC804是在其未涂層材料IC4上進行氮鈦鋁(AlTiN)涂層并進行了特殊的涂層后處理，刀具壽命和可靠性得以顯著提高。兩者相比較，IC804的耐磨性更高而IC806的韌性稍好。
圖2 伊斯卡的IC806（左）和IC804（右）
三菱材料也展出了兩種用于車削的材料，即被稱為“開天涂層”的UE6120（圖3）和被稱為“辟地涂層”的MP735。
圖3 三菱材料的UE6120
國內硬質合金刀具的領軍企業株洲鉆石在本屆CCMT展出了其數控刀片牌號體系的全新構架，在切削材質方面包括了YB7315（圖4）、金鉆YB9320和銀鉆YB6315。
a)全新的基體 b) 超細晶涂層 c) 晶核預植Al2O3生長技術
圖4 株洲鉆石的YB7315
贛州澳克泰則在本屆展會上展出了其AC150P材質。AC150P基體材料采用特殊改性技術，其組織均勻、性能穩定、高溫條件下抗軟化性能較優；采用特殊的涂層后處理工藝，延長刀片的使用壽命，提高工件的光潔程度。

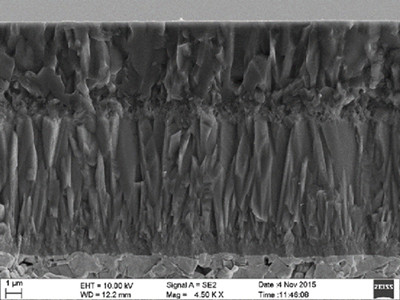

圖5 贛州澳克泰AC150P的電鏡掃描
在車刀的斷屑槽形方面，總能見到一些不仔細看難以發現的新槽形。這次伊斯卡展出的車削鋼件的槽型由粗到精分為R3P、M3P和F3P三種（圖6）。
a )刀片外形 b)槽型解析
圖6 伊斯卡F3P鋼件精加工槽型
在小零件的切槽車刀上，伊斯卡推出了許多有新意的產品。由于尺寸小、結構緊湊，這方面原本可選刀具不多，新技術應用也少，伊斯卡的新產品為小零件車削提供了更多選擇。圖7是伊斯卡的瑞士自動車床高壓冷卻系列，冷卻液直達刀片切削刃。
a)高壓冷卻 b)壓制斷屑槽的高效切槽刀片
c) 切槽刀的側面鎖緊機構 d)PICCO ACE BH夾頭
圖7 伊斯卡的瑞士自動車床用刀具系列
伊斯卡在重型切斷車刀方面也展出了新產品。
考慮到重型切槽即重型車削-切槽加工中刀具切削區域部位最易受損，伊斯卡設計出一款獨特的刀夾(見圖8下方的大圈)，這種重型切槽刀具更換時只需更換刀夾而不是更換刀體或刀板。
圖8 伊斯卡的DOVEIQ GRIP
二、銑刀
在銑刀方面，首先要介紹三菱材料的可轉位銑刀WSX445(圖9)。這種銑刀的特點是雙面刀片卻可以有大前角和多個有效的切削刃。這種設計對于導屑產生了正面的影響，切屑的卷曲更為合理，不易損傷未經使用的其它切削刃。
a)WSX445銑刀 b)刀具前角
圖9 三菱銑刀WSX445
要介紹的第二種銑刀是三菱材料的高效精加工用面銑刀FMAX（圖10）。這種銑刀有三個技術特點：第一是鎖緊機構，第二是調節機構，第三是冷卻結構，刀體上安排了接近沿前刀面噴出的冷卻液噴孔，能有效防止前刀面上產生粘屑。

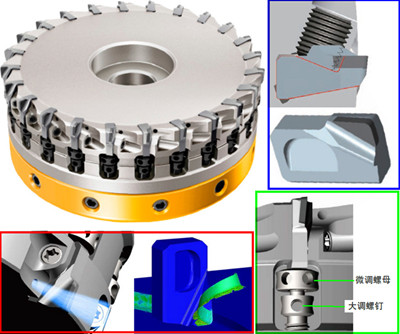

圖10 三菱FMAX銑刀（籃框為鎖緊機構，綠框為調節機構，紅框為冷卻結構）
瑪帕公司也展出了具有新結構的裝金剛石刀片的面銑刀FlyCutter和EcoMill-Blue（圖11）。主要應用于小主軸（如BT30）的FlyCutter刀盤采用鋁制刀體以減輕刀盤高速旋轉時的轉動慣量，同時在刀齒前方去除相當一部分刀體，這樣既利于進一步減輕刀重和轉動慣量，也利于切削時的容屑，保證在刀齒脫離切削區間前不至于發生容屑空間被堵塞的情況，確保加工的安全性。EcoMill-Blue則在刀夾上設置了小的臨時容屑空間，工件表面沒有切屑殘留，使得后面的清洗工序非常簡單易行。
a)FlyCutter b)EcoMill-Blue
圖11 瑪帕的兩款PCD面銑刀及其刀夾
伊斯卡則推出了HELIDO 800銑刀（圖12）、旋風槽銑刀和英格索爾銑刀。HELIDO 800銑刀在同一個刀體上既可裝切深較大的方形刀片，也可裝切深稍小但刀刃數翻倍的八角形刀片。
圖12 伊斯卡的HELIDO 800銑刀
德國藍幟展出了其旗下基寧格的新型仿形銑削刀具CopyMax2（圖13）。CopyMax2帶有二個全功能切削刃，當第一個切削刃磨損時，該刀片可以轉位并重復使用，且和第一個切削刃具有相同的刀具使用壽命。
圖13 藍幟的CopyMax2銑刀
號恩公司展出了其微徑立銑刀系統DS（圖14）。新的立銑刀系列產品具有更優的幾何結構，可提供超精細的表面質量。
圖14 號恩的微直徑銑刀
三、孔加工刀具
在孔加工刀具方面，大連遠東用其收購的美國克利夫蘭品牌展出了各種高速鋼專用鉆頭。
伊斯卡的IQ變色龍鉆700系列（圖15）也令人矚目。該系列設計獨特，通過硬質合金刀頭開槽部位彈性變形實現自鎖緊，無需任何其他鎖緊螺釘等配件。
圖15 伊斯卡的IQ變色龍鉆700系列
尚亞則展出了來自MILLER的三刃鉆Tritan-Drill（圖16）。據稱具有高定心性，適用于貫穿孔和破孔的加工；通過修磨橫刃，降低切削力和加工熱量。
圖16 MILLER的Tritan-Drill三刃鉆
近來，3D打印成為制造業的一個熱門話題。許多人對包括3D打印在內的增材制造對應用于減材制造的刀具行業會產生何種影響憂心忡忡。瑪帕展臺上的2個產品給了我們一種回答：3D打印并不是搶了刀具的“飯碗”，而是可以用來制造我們原本很難制造的刀具，從而豐富了刀具的品種規格。圖17是瑪帕3D打印的可換頭鉆頭QTD。運用3D打印技術，使螺旋內冷孔甚至螺旋異形內冷孔(圖17右上角小圖左側為三角形內冷孔)的加工難題迎刃而解。
圖17 瑪帕采用3D打印的可換頭鉆頭QTD
復合材料加工是近年來增長較快的行業之一。瑪帕在本屆展會上展出了不少復材加工刀具。由于復材加工是一個較新的領域，許多刀具用戶和服務商對復材的了解還不夠全面。瑪帕展出的復材用冠齒鉆（即可換頭鉆頭）能夠簡化復材的刀具使用，一般無需刃磨，在鉆頭切削刃磨鈍后更換齒冠（即頭部）就能再次進入加工過程。
圖18 瑪帕展出的復材工件和加工復材的可換頭鉆頭
瑪帕還展出了一種用于復合材料鉆孔的套料鉆。對于這種套料鉆，瑪帕解釋說，這并不是因為用戶需要節約材料、減少切削功率、留下芯部以供取樣等采用常規套料鉆頭的目的，而是為了減少切屑。
無錫方寸展出了一種正在申請實用新型專利的粗鏜刀，利用了傾斜齒分力作用，合理地將切削抗力按設計方向傳遞至鏜刀體，減少了切削抗力對模塊間定位的影響，從而提高了鏜刀在切削過程中的穩定性。
上海松德也展出了他們的微米級鏜刀和減振鏜刀（圖19）。將微米級鏜刀的調節精度提高到每格半徑0.5m直徑1m。該產品獲得了中國機床工具工業協會頒發的“CCMT 2016春燕獎”。
圖19 上海松德的微米級鏜刀
上海松德展臺上另一個引人注目的產品是減振鏜刀，有效解決了長懸伸刀具切削振顫問題，特別是在深孔加工中的減振鏜刀應用最為廣泛。上海松德研究了動力減振技術和阻尼減振技術，設計開發了獨特的有阻尼減振系統及其結構形式，有助于精確地將刀具振動的振幅快速減至最低；同時研究了切削振顫控制技術，便于準確地確定不同領域的振動類型，有效控制這些振動。
圖20 上海松德的阻尼減振鏜刀
四、螺紋、齒輪加工刀具
在螺紋刀具方面，伊斯卡展出了帶10個切削刃的IQ五角雙頭螺紋刀（圖21）。伊斯卡介紹說，該刀片采用了其通用合金牌號IC908，螺紋刀片壽命顯著延長；相比于常見的三刃平裝螺紋刀片，該刀片增加了切削刃數量；刀體設計有內冷卻通道，既適用于常規冷卻加工，也適用于高壓冷卻加工；刀片轉位簡捷方便，操作者不需完全取下刀片鎖緊螺釘即可在機床上進行轉位操作(不包括換面)，故可實現“無停機時間”。
圖21 伊斯卡IQ五角雙頭螺紋車刀（DECA-IQ-THREAD）
蘇州銻瑪展出了一種石油閥門專用螺紋銑刀。銻瑪介紹說，用于石油閥門零件的刀具尤其要能夠適應惡劣的工作環境，確保安全可靠。在這種工況下，螺紋銑刀必須克服跳動大和振動大的困難，才能確保銑刀在切削過程中不崩刃和斷刀，加工出來的螺紋也不會有喇叭口的現象。
圖22 蘇州銻瑪的石油閥門專用螺紋銑刀結構
成都成量工具展出了其開發的3種專用絲錐。第一種是汽車輪轂專用絲錐，第二種是針對加工奧氏體不銹鋼等難加工材料而設計的專用絲錐，第三種是針對淬火后材料硬度達到45~52HRC的高硬鋼加工的絲錐。
a) 汽車輪轂專用絲錐 b)奧氏體不銹鋼專用 c)高硬鋼專用
圖23 成都成量工具的3種專用絲錐
在齒輪刀具方面，德國藍幟展出了滾刀-倒角復合刀，此刀具可以根據齒輪加工的要求設計為粗滾、倒角和精滾或粗滾、倒角，精滾刀的加工精度最高可達IT6-7級，可取代原有的剃齒工藝，同時倒角加工效率比原工藝提高30%，而且省去了倒角機的投入，大大降低了生產成本和設備投資。這款刀具既適用于加工汽車工業的小模數齒輪，又適用于風電、建筑、起重機、軍工等行業大模數多齒數的齒輪加工。

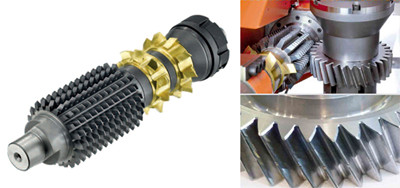

圖24 藍幟的滾-倒刀具系統、加工狀況及結果
哈一工也展出了可轉位齒輪滾刀，采用模塊裝配式結構，由多片刀夾模塊及兩側法蘭盤組裝成一件滾刀。適用于留磨或磨前大模數齒輪的高速、高效加工。
除了可轉位齒輪滾刀，哈一工也展出了可轉位齒輪銑刀，包括可轉位齒輪粗銑刀、可轉位半精切齒輪銑刀和可轉位精切齒輪銑刀。
德國號恩這次也展出了一款齒輪銑刀，與其盤形鋸片銑刀類似的結構，分為頭部整體式、多齒單排和多齒雙排幾種。
a)頭部整體式 b)多齒單排 c)多齒雙排
圖25 德國號恩的齒輪銑刀
五、成形加工刀具
成形加工刀具是刀具廠商提供解決方案的重要特征之一。在CCMT2016展會上，不少廠家尤其是國內刀具廠商展出的成形刀具頗為令人欣喜。
哈一工展出了可轉位轉子槽銑刀和可轉位榫槽拉刀。前者是一款專業化極強的專用配套刀具，是加工大型電機各類轉子槽最理想的刀具。后者通用性強，拉削槽型為矩形，適用于對鍵槽或榫槽等成型槽的粗拉削，尤其適用于汽輪機行業的榫槽拉削。
圖26 哈一工的可轉位榫槽粗拉刀
蘇州阿諾展出了其曲軸、連桿的整體刀具解決方案和用于發動機缸蓋、液壓閥塊加工的成形刀具。在阿諾的曲軸整體刀具解決方案中，30倍長徑比的超長整體硬質合金鉆頭特別引人注目，已經達到與國外類似的高水平。阿諾還展出了另外幾種有優勢的產品。

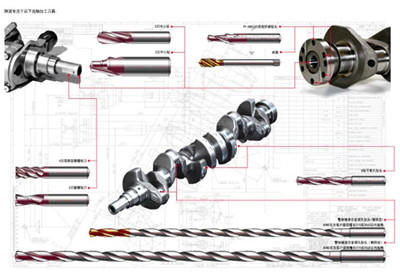

圖27 蘇州阿諾的曲軸整體刀具解決方案
無錫方寸也展出了多款成形刀具。圖28是為柴油機高壓共軌系統零件“軌”提供解決方案的案例，包括了套車外圓及平面、銑外螺紋和套車零件的回油口。通過成形和復合，減少了加工時間和換刀時間，用戶的加工效率大為提高，經濟效益較為顯著。
圖28 無錫方寸用于柴油機高壓共軌系統零件“軌”的解決方案
六、工具系統
在工具系統方面，德國翰默展出了帶安全鎖(SafeLock)的飛瀑(Cool Flash)刀柄。幾年內，翰默先后推出了能防止刀具從夾頭中拔出的安全鎖技術刀柄和以貼近刀具噴射切削液為特征的飛瀑冷卻刀柄，本屆CCMT上展出了將這兩項技術結合在一起的刀柄。

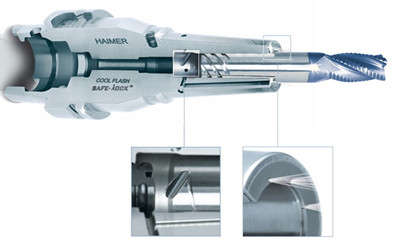

圖29 德國翰默帶安全鎖的飛瀑刀柄
瑪帕和尚亞則展出了采用3D打印的液壓夾頭。對于3D打印液壓夾頭的經濟性，瑪帕表示，由于他們的3D打印處于日夜連續生產的模式，成本不很高，其售價與傳統制造的液壓夾頭相比相差不大。

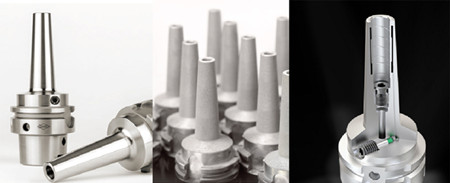

圖30 采用3D打印的液壓夾頭
洛陽信成是國內拉釘專業廠商。本次展會展出的拉釘除了包括我國標準、國際標準、德國標準、美國標準、日本標準等相對大路的產品外，還有馬扎克、三井系列拉釘、韓國三星臥式加工中心拉釘和德國巨浪機床專用拉釘。
（中國機床工具工業協會工具分會 楊曉執筆）
