作者：
Teun Van Asten，山高集團營銷服務工程師
Jan Willem Van Iperen，山高集團整體銑削應用工程師

　　制造商采用車削、銑削和鉆削工藝對工件進行加工。然而，這些工藝也可能在工 件邊緣處產生毛刺和危險的銳邊。當使用這種零件時，這些邊緣可能導致材料斷裂，導致零件的結構強度下降，并可能因?yàn)檫@些尖銳的棱邊危及搬運零件的工作人員。正是因?yàn)檫@些負面因素的存在，很多最終用戶拒收供應商提供的帶有毛刺或銳邊的零件。

　　制造商通常使用手動磨床和其他人工工藝來去除毛刺和銳邊。此類方法不僅速度慢，而且還需要將零件從機床中取出，然后重新固定至其他設備以去除毛刺或進行倒角。不僅如此，即便由熟練的技師親自執行這些操作，也難以讓所有零件的倒角保持必要的加工一致性。

　　切削仿形加工 (MEP) 是人工去除毛刺的一種高效替代方法。MEP 采用定制刀具及在同一臺設備上進行機加工，實現快速高效的倒角加工及毛刺去除。MEP 工藝具有許多優勢。它允許通過機床的 CAM 系統精確定義和編程，以實現最終的倒角或毛刺要求，倒角特征具有高度的一致性。由于不需要將零件從機床中取出并重新固定，因此縮短了總體零件生產時間，并消除了工裝之間的公差疊加和其他的誤差。為了順應這一趨勢，當今的切削刀具制造商正致力于開發可提升 MEP 加工性能的新型高效刀具。

　　MEP 工藝的主要適用對象鑒于航空航天工業對零件精度和一致性的要求越來越嚴格，噴氣式飛機的零件將是 MEP 工藝的主要適用對象。

　　例如，飛機的汽輪機發動機零件通常分為兩種類型：旋轉零件和非旋轉零件。對飛機引擎鼓、機匣等非旋轉零件應用MEP刀具 時，倒角仿形加工通常包括標準倒角和R倒角刀具，在加工零件的同一臺機床上就可以實現所有的倒角加工。

　　對于葉片、壓縮機葉盤等至關重要的旋轉零件，最終用戶有更高的標準，并要求徹底消除表面瑕疵。零件倒角和毛刺要求通常必須經過實驗室審批和認證程序。為了去除這些零件的毛刺，刀具制造商已經開發出高精度且重復精度高的定制 MEP 刀具。

　　MEP 刀具開發

　　標準的去除毛刺和仿形加工刀具，例如在非旋轉零件上采用的刀具，包括具有 45° 和 60° 切削刃的鍍層硬質合金倒角立銑刀以及使用可轉位刀片來產生 45° 和 60° 倒角的刀具。

      非旋轉零件上使用標準的硬質合金去除毛刺和仿形加工刀具，例如山高開發的刀具，這些刀具通常具有 45° 和 60° 切削刃

      對于極其嚴格的應用，刀具制造商提供定制的刀具，專門用于在孔入口處或出口處對邊緣進行仿形加工并去除毛刺。有些刀具將這些功能集于一身，能夠同時去除入口處和出口處的毛刺。

　　這些定制的刀具通常具有復雜的切削槽型。最巧妙之處在于刀具采用特殊的切削刃設計，可以加工出理想的圓弧過渡倒角，這是由于刀具具有導入角和導出角，可以避免再次形成毛刺。

　　專用刀具的開發并非只局限于切削刃。研究表明，在對零件頂面上的孔入口處的毛刺和邊緣進行仿形加工時，右切和右旋這種組合最為有效，因?yàn)樗軌蛉コ慵系那行肌Ａ硪环矫妫趯α慵酌嫔系目壮隹谔幍拿踢M(jìn)行仿形加工時，右切和左旋這種組合的效果最好，同樣是因?yàn)檫@種配置可以去除零件上的切屑。

　　其他應用分析表明，與用于去除通孔底部或出口端毛刺的刀具相比，用于去除孔頂部或入口端毛刺的 MEP 刀具具有更長的刀具壽命。這是因?yàn)椋笳咧恍枰獜目椎囊欢诉M(jìn)行加工，而前者需要伸入到整個零件中并直達另一端的孔出口處，因此長徑比過大。長徑比大的刀具一般來說剛性不夠好，更容易振動，加工過程中可能會導致硬質合金刀具崩刃或斷裂。因此，大多數加工車間選擇使用單獨的刀具來去除孔入口處和出口處邊緣的毛刺，而不是使用一個能同時勝任這兩種任務的刀具。

　　此外，長徑比大的刀具還需要謹慎地選擇切削參數。又短又結實的刀具可以使用更高的切削參數，不會出現振動或其他問題。零件的幾何形狀和特征也會影響刀具的性能。當切削工況比較穩定并能夠平穩、不間斷地切削時，可以采用更高的切削參數。另一方面，如果零件存在任何會中斷 MEP 切削路徑的特征（例如檢修孔），則必須使用更加穩健的參數，以便最大限度減小刀具磨損并防止刀具過早失效。

　　在不斷開發 MEP 刀具的過程中，可以考慮開發一些既能夠加工零件的其它特征，也能夠去除毛刺的刀具。例如，MEP 切削刃應當位于立銑刀的頂部，以便在加工孔的同時去除入口處邊緣的毛刺。

　　材料方面的挑戰

　　就加工特性而言，很多航空航天材料很難去除毛刺和對銳邊進行倒角，因此帶來了額外的挑戰。例如，發動機部件中使用的鎳基合金韌性好且導熱性差。因此，切削刀具就會吸收切削工藝所產生的熱量，導致刀具快速磨損。

　　鑒于此，當確定刀具的硬質合金材質和槽型時，刀具制造商就不得不在刃口鋒利度和刃口強度之間取得平衡。硬質合金基體材料需具有非常強的耐熱和耐磨特性，但抗沖擊能力就會變差，那時因?yàn)闉榱颂岣唔g性而在基體中加入了鈷或其他合金材料。同樣，與進行了刃口研磨或圓角處理的切削刃相比，鋒利的切削刃更容易崩刃。同時刀具制造商會優化刀具前角和螺旋角以及刀具鍍層，以便在加工特定的工件材料時達到最佳效果。

　　刀具尺寸

　　為了加工出較大的孔徑和邊緣，刀具制造商可以設計任何尺寸的刀具，而供應商也能夠?yàn)槠涮峁┳銐虼蟮拿鳌Ｈ欢毒叩某叽绮荒軣o限變小。目前可以精磨出的最小刀具半徑大約為 0.2 mm，并具有相應的更小導入角和導出角。

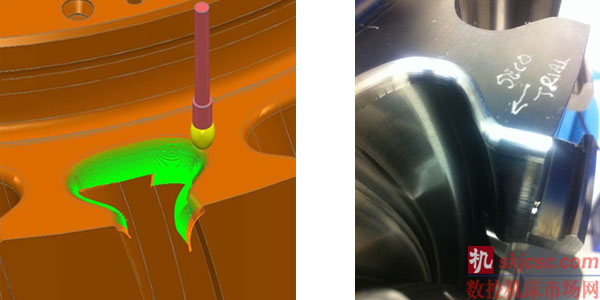

　　定制的 MEP 刀具具有特定的半徑、倒角、角度，這些特征進行優化組合。這些刀具通常可以用于方肩銑削。然而，當工件的輪廓不允許使用方肩銑削 MEP 刀具時，也可以使用球頭和棒棒糖型刀具來仿形加工出工件的特征。這些刀具運用在五軸機床上，可以加工復雜零件的輪廓線，并沿著長輪廓邊緣生成圓弧表面。

　　MEP 在加工中的應用

　　為了最大限度提高加工精度和一致性，并節省在機床之間搬運零件的時間，制造商通常在實際加工零件特征時應用 MEP技術。

　　通常，去除毛刺是零件的最后一道加工工序。CAM 程序會引導 MEP 刀具依次去除所有孔和銳邊的毛刺。有些 MEP 刀具可去除多種孔的毛刺，有些仿形加工刀具可運用在三四個不同的位置或特征上，例如孔的底部以及凹坑輪廓的底部。

　　為了確保在正確的位置按合適的加工量進行倒角仿形加工，必須在開始進行MEP加工之前定義或測量所加工的孔或特征。當零件公差非常嚴格，而且精確定義了零件表面的位置時，可能不需要進行在線測量。但在公差比較寬松時，則需要在初步加工之后進行在線測量，以確定要仿形加工的邊緣或特征的位置。

　　此外，還必須測量刀具本身并進行正確定位，以確保它能夠正確地對零件邊緣進行仿形加工。由于刀具的刀尖圓弧半徑非常小，無法測量，為了方便使用，CAM 程序中指定了刀具長度。操作員可以使用預校正器在遠離機床的位置確認刀具長度，也可以在機床上利用激光或接觸式探針來確認刀具長度。進給量根據零件特征和刀具的測量尺寸計算得出。大多數刀具制造商會提供精確的定制MEP刀具檢測報告，包括跳動量在內，刀具輪廓度公差通常為 40 微米。

　　毛刺去除或倒角加工是一種精加工，其主要目的是提高品質。生產率始終是重要的，但在加工價值數十萬歐元的航空航天部件時應特別小心，盲目提高刀具的生產率可能會事得其反，損失慘重。一致性、可靠性以及避免生產報廢件的重要性不言而喻。

      正因?yàn)镸EP 是精加工，它使用工件的 CAM 程序來引導刀具依次去除所有孔和稅邊的毛刺，而且有些 MEP 刀具通常可以應用在同一個零件的三四個不同位置或特征上

　　結論

　　如今，當零件具有不符合要求的銳邊和毛刺時，很多時候會被人們視為昂貴的報廢件。這種現象在航空航天工業非常普遍，而且在醫療、能源和其他行業的某些關鍵應用領域中也呈現出這一趨勢。制造商需要一種加工一致性好、可記錄的且具有成本優勢的方法來去除零件的毛刺，并對零件邊緣進行仿形加工。刀具仿形加工 (MEP) 滿足了這一需求，因?yàn)樗〈巳斯げ僮鳎斯げ僮鞯谋锥嗽谟冢瑹o論由多么熟練的技師來操作，都難以保持零件之間的一致性，且人工、工裝和零件搬運成本居高不下。由于無法記錄和認證，某些最終用戶現已禁止使用人工去除毛刺的方法。

　　最高效且最具成本效益的 MEP 是工程開發和專業應用技術的結晶。通過提供這樣的整體解決方案，刀具制造商可以幫助簡化航空航天制造工藝（以及其他關鍵行業中的類似工藝），并將質量和生產率提升到新的水平。

　　MEP 的實際運用

　　刀具仿形加工能夠讓制造商在多種應用中受益。

　　案例 1：一家制造商使用一臺雙主軸機床來生產 303 不銹鋼零件。隨著零件數量和批次規模不斷增大，該制造商需要提高生產率。然而，加工過程非常不平衡，而且耗時較多 - 90% 的加工在機床主軸上完成，機加工之后，還需要人工去除零件底部的毛刺（這需要額外的工裝設備）。在機床的副軸中采用定制的硬質合金 MEP 刀具之后，該制造商可以同時在零件法蘭螺栓孔的兩側進行仿形加工。這樣，不僅兩個軸之間的加工時間趨于平衡，加工周期也得以大幅縮短。不僅如此，使用 MEP 刀具之后，不再需要人工去除毛刺和額外的工裝設備，節省了大量時間。

　　案例 2：在本案例中，需要考慮選擇對邊緣進行倒角處理（平邊），還是進行倒圓處理（圓邊）。有些零件對于邊緣倒角并沒有刻意的要求。然而，一家制造商發現，當采用倒圓加工方法時，零件的壽命比采用倒角加工方法的零件長三倍。在選擇加工方法時，一個看似微不足道的差異卻顯著提高了零件的質量。

　　案例 3：航空航天行業加工 TiAl-4V 葉盤，為我們提供了 MEP 輪廓銑刀具的一個應用案例。一家制造商一直使用一個固定在凸輪刀柄中的硬質合金成型刀具來加工葉盤。發現在葉盤和槽圓弧的周圍，隨機地出現精加工表面質量問題，而且問題的嚴重程度和出現的頻率也時刻變化。該制造商后來采用了一個直徑為 10 mm 的棒棒糖型 10 齒中心切削鍍層硬質合金銑刀（30° 右旋）。此刀具不但消除了粗糙表面問題，而且還能在更短的時間內完成對葉盤兩側的精加工。
